专利号: 202010667140X
申请人: 唐山观畴科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

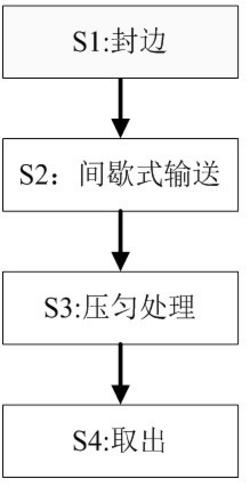

1.一种食品袋封边后处理方法,其使用了一种压匀设备,该压匀设备包括输送线(1)、放置框(2)、压匀单元(3)、拉紧单元(4)、U型架(5)、升降气缸(6)和挤压单元(7),其特征在于:采用上述压匀设备对环保食品袋封边后处理方法如下:S1、封边:对装有食品的食品袋进行封边处理;

S2、间隙式输送:打开压匀单元(3),将装有食品的食品袋放入到放置框(2)内,重新合上压匀单元(3),通过输送线(1)带动放置框(2)进行循环间歇式输送;

S3、压匀处理:当放置框(2)进入到U型架(5)内部时,输送线(1)停止输送,通过升降气缸(6)带动挤压单元(7)下降,在挤压力的作用下带动按压机构(37)依次下降从而对食品袋的各个部分依次压匀,压匀后,两个串联机构(46)通电后带动夹持中的食品袋向两侧反向拉紧,进而保证了食品袋内部食品的均匀分布;

S4、取出:压匀后,通过升降气缸(6)带动挤压单元(7)回升,输送线(1)继续输送,人员将压匀后的食品袋取出平放;

输送线(1)上均匀设有放置框(2),放置框(2)内部的左右两端对称安装有压匀单元(3),放置框(2)底端的左右两端对称安装有拉紧单元(4),输送线(1)的右端安装有U型架(5),U型架(5)的上端安装有升降气缸(6),升降气缸(6)的顶出端安装有挤压单元(7);

所述的压匀单元(3)包括翻动板(31)、锁紧机构(32)、固定板(33)、内置弹簧(34)、挤压杆(35)、挤压块(36)、按压机构(37)和联动架(38),翻动板(31)的外端与放置框(2)之间为销轴连接,放置框(2)的外侧壁上安装有锁紧机构(32),翻动板(31)从左往右均匀设有按压机构(37),翻动板(31)上设置有固定板(33),挤压杆(35)通过滑动配合的方式与固定板(33)相连接,挤压杆(35)与固定板(33)的侧壁上连有内置弹簧(34),挤压杆(35)的下端均匀设有挤压块(36),位于最外侧布置的按压机构(37)上安装有联动架(38);

所述的按压机构(37)包括升降块(371)、连接弹簧(372)、伸缩杆(373)、缓冲块(374)、挤压杆(375)、按压板(376)、工作弹簧(377)、按压袋(378)和受压块(379),升降块(371)与翻动板(31)之间为滑动配合连接,升降块(371)与翻动板(31)之间连有连接弹簧(372),升降块(371)的上端安装有受压块(379),升降块(371)的下端与缓冲块(374)之间连有伸缩杆(373),缓冲块(374)的中部开设有套设孔,且套设孔内设有挤压杆(375),升降块(371)的下端内侧与按压板(376)的内侧之间为销轴连接,升降块(371)与按压板(376)的上端中部连有工作弹簧(377),按压板(376)的下端安装有按压袋(378);

所述的拉紧单元(4)包括夹持架(41)、按压夹具(42)、复位弹簧(43)、电动推杆(44)、绝缘框(45)和串联机构(46),绝缘框(45)的内部设有串联机构(46),绝缘框(45)上安装有电动推杆(44),电动推杆(44)的顶出端安装有夹持架(41),夹持架(41)的上端与按压夹具(42)之间为滑动配合连接,夹持架(41)与按压夹具(42)之间连有复位弹簧(43)。

2.根据权利要求1所述一种食品袋封边后处理方法,其特征在于:所述的挤压单元(7)包括挤压组块(71)和滚动辊(72),升降气缸(6)的顶出端安装有挤压组块(71),挤压组块(71)的前后两端通过销轴对称设有滚动辊(72)。

3.根据权利要求1所述一种食品袋封边后处理方法,其特征在于:所述的锁紧机构(32)包括安装板(321)、转轴(322)和限位板(323),安装板(321)安装在放置框(2)的外侧壁上,安装板(321)与转轴(322)的下端为轴承连接,转轴(322)的上端安装有限位板(323)。

4.根据权利要求1所述一种食品袋封边后处理方法,其特征在于:所述的挤压杆(35)的内端面从上往下为逐渐向内倾斜的结构。

5.根据权利要求1所述一种食品袋封边后处理方法,其特征在于:所述的受压块(379)与挤压块(36)之间的距离由外向内逐渐减小,按压袋(378)的内部注有清水。

6.根据权利要求1所述一种食品袋封边后处理方法,其特征在于:所述的挤压杆(375)的上下两端开设有两个内凹槽,内凹槽内放置有减阻珠。

7.根据权利要求1所述一种食品袋封边后处理方法,其特征在于:所述的联动架(38)与最外侧布置的升降块(371)之间为固定连接,联动架(38)的下端通过销轴与减阻辊连接。

8.根据权利要求1所述一种食品袋封边后处理方法,其特征在于:所述的夹持架(41)的内壁上均匀设有夹持齿,且夹持齿为三角结构,按压夹具(42)的下端面均匀设有夹持块,夹持块与夹持齿之间为上下交错布置。

9.根据权利要求1所述一种食品袋封边后处理方法,其特征在于:所述的串联机构(46)包括电池组(461)、导线(462)、导电块(463)和接触块(464),绝缘框(45)上安装有电池组(461),按压夹具(42)的外端安装有接触块(464),夹持架(41)的外侧壁上安装有导电块(463),且电池组(461)、电动推杆(44)、导电块(463)与接触块(464)之间通过导线(462)串联连接,导电块(463)与接触块(464)之间为分离状态。
