专利号: 202010667373X
申请人: 魏洪校
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

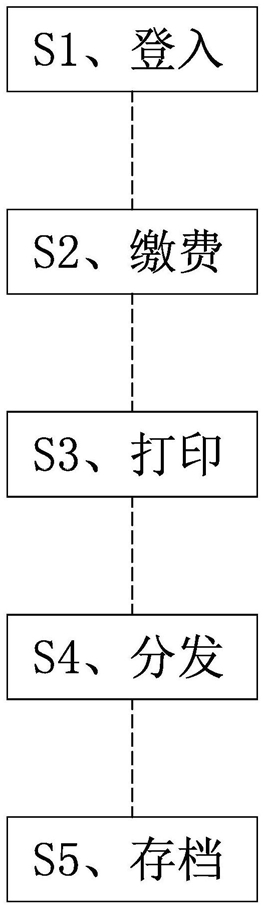

1.纸件报告企业内部存档方法,其特征在于,本方法包括如下步骤:S1、登入,用户登入系统服务器(1)获取唯一的用户识别码和对应的报告份数;

S2、缴费,用户扫描用户识别码验证用户识别码是否有效并验证是否缴费;

S3、打印,用户验证有效且缴费后通过无线通讯方式迫使系统服务器(1)向打印设备(2)发出对上述S1步骤中的报告进行打印的指令,在纸件报告上打印有用户识别码和存档识别码;

S4、分发,分发机构(3)扫描用户识别码并通过分发机构(3)迫使纸件报告从分发柜(4)的后侧进入至分发柜(4)的相应分发仓(41)中,在分发柜(4)的前侧设有若干与所述的分发仓(41)一一对应的自动仓门(42);

S5、存档,分发仓(41)内顶部的顺序识别扫描器(5)先扫描存档识别码,然后迫使自动仓门(42)按照存档识别码被扫描识别后的从小到大的数字顺序逐一打开自动仓门(42),且在自动仓门(42)的外表面显示当前被扫描识别后的数字,纸件报告按照从小到大的数字顺序进行取出存档;

在上述的S4步骤中,所述的分发机构(3)包括用于将打印设备(2)打印的纸件报告取得并旋转一定角度后释放的旋转式吸料机构(31),用于将旋转式吸料机构(31)释放的纸件报告承接并送入至分发仓(41)内的传递机构(32)且在传递机构(32)上设有用于扫描用户识别码和存档识别码的扫描识别仪(33)。

2.根据权利要求1所述的纸件报告企业内部存档方法,其特征在于,在上述的S3步骤中,所述的用户识别码和存档识别码打印在纸件报告的同一页上。

3.根据权利要求1所述的纸件报告企业内部存档方法,其特征在于,在每个分发仓(41)内底部分别设有底板(43),在底板(43)的后端铰接有用于将分发仓(41)后侧封闭的后仓门(44),在底板的前端铰接有上述的自动仓门(42),在底板(43)上表面中部设有双杆气缸(45),双杆气缸(45)的其中一根伸缩杆与后仓门(44)连接,另外一根伸缩杆与自动仓门(42)连接,在双杆气缸(45)上设有用于将传递机构(32)传递的纸件报告承接的倾斜式承接板(46),倾斜式承接板(46)的倾斜方向从传递机构(32)侧向自动仓门(42)侧倾斜向下。

4.根据权利要求3所述的纸件报告企业内部存档方法,其特征在于,在倾斜式承接板(46)靠近自动仓门(42)的一端上侧设有限位凸起(47)。

5.根据权利要求3所述的纸件报告企业内部存档方法,其特征在于,与后仓门(44)连接的伸缩杆和分发仓(41)的侧壁之间设有齿轮联动结构,当双杆气缸(45)驱动与后仓门(44)连接的伸缩杆分发仓(41)的后侧伸长时通过所述的齿轮联动结构迫使底板(43)相对分发仓(41)向后移动。

6.根据权利要求5所述的纸件报告企业内部存档方法,其特征在于,所述的齿轮联动结构包括与上述伸缩杆轴向固定连接的连接座(48),在连接座(48)上连接有呈水平设置的齿条(49),在分发仓(41)的侧壁上设有与所述的齿条(49)啮合的齿轮(40)。

7.根据权利要求1所述的纸件报告企业内部存档方法,其特征在于,上述的旋转式吸料机构(31)包括固定台(310),在固定台(310)的顶部设有圆形座(311),在圆形座(311)的中心设有转轴孔和设置在转轴孔内的轴承(312),本机构还包括U形支撑杆(313),U形支撑杆(313)的一端插于轴承(312)内,另一端连接有吸盘(314),所述的U形支撑杆(313)插于轴承(312)内的一端连接有旋转驱动装置。

8.根据权利要求1所述的纸件报告企业内部存档方法,其特征在于,所述的传递机构(32)包括设置在两块呈竖直设置的支撑板(320),在两块支撑板(320)之间连接有水平升降板(321),所述的水平升降板(321)与升降驱动装置(322)连接,在水平升降板(321)上表面设有能够在两块支撑板(320)之间水平移动的承接板(323),在承接板(323)上设有从打印设备侧向分发柜(4)侧倾斜的倾斜接料槽(324),在水平升降板(321)和承接板(323)之间设有用于驱动承接板(323)水平移动的水平驱动装置(325)。

9.根据权利要求8所述的纸件报告企业内部存档方法,其特征在于,所述的倾斜接料槽(324)槽底上端设有若干倾斜向上朝分发柜(4)侧倾斜的气孔(326)。
