专利号: 2020106680201
申请人: 李楠楠
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

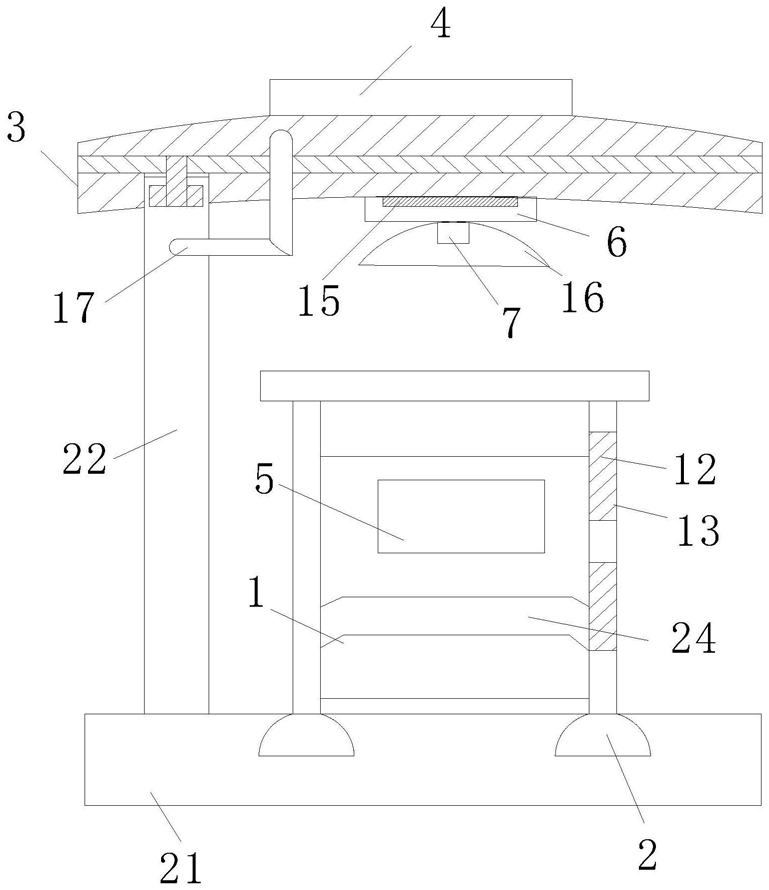

1.一种漂浮式汽车充电桩,其特征在于:包括充电桩(1),所述充电桩(1)左侧表面顶端固定设置有充电枪放置箱(8),所述充电枪放置箱(8)下方设置有充电线固定座(19),所述充电线固定座(19)与充电线(20)一端电性连接,所述充电线(20)另一端与充电枪头(9)电性连接,所述充电枪头(9)安置于充电枪放置箱(8)内,所述充电桩(1)底端呈距列式设有四组固定脚(23),所述固定脚(23)与底座(21)顶端开设的安置槽(2)相卡合,所述充电桩(1)两侧均设有气筒(10),所述气筒(10)与输气通道(11)一端相连通,所述输气通道(11)另一端贯通底座(21)与浮箱(14)连通,所述浮箱(14)位于底座(21)下方,所述底座(21)顶端与固定杆(22)一端固接,所述固定杆(22)另一端与遮挡棚(3)固接。

2.根据权利要求1所述的一种漂浮式汽车充电桩,其特征在于:所述固定杆(22)位于充电桩(1)一侧,所述气筒(10)为脚踩式气筒,所述气筒(10)型号为YH-526气筒。

3.根据权利要求1所述的一种漂浮式汽车充电桩,其特征在于:所述充电桩(1)的前表面设置有检修门(26),所述检修门(26)外表面安装有显示屏(5),所述检修门(26)与充电桩(1)转动连接。

4.根据权利要求1所述的一种漂浮式汽车充电桩,其特征在于:所述遮挡棚(3)的上表面设置有太阳能板(4),所述太阳能板(4)和所述遮挡棚(3)固定连接,所述太阳能板(4)下方设置有蓄电池(15)。

5.根据权利要求1所述的一种漂浮式汽车充电桩,其特征在于:所述遮挡棚(3)底端固定设置有灯座(6),所述灯座(6)与灯罩(16)螺纹连接,所述灯罩(16)内设置有LED灯(7),所述LED灯(7)与灯座(6)固接。

6.根据权利要求1所述的一种漂浮式汽车充电桩,其特征在于:所述遮挡棚(3)与固定杆(21)交接处固接有连接杆(17),所述连接杆(17)、遮挡棚(3)均呈L型、弧型设置。

7.根据权利要求1所述的一种漂浮式汽车充电桩,其特征在于:所述充电枪头(9)外表面固接有把手(18),所述把手(18)呈半圆形设置,所述充电桩(1)两侧外表面均固接有绕线杆(25),所述绕线杆(25)位于充电枪放置箱(8)的下方,所述绕线杆(25)呈T型设置。

8.根据权利要求4所述的一种漂浮式汽车充电桩,其特征在于:所述太阳能板(4)输出端与蓄电池(15)线性相连,所述蓄电池(15)与LED灯(7)电性连接,所述蓄电池(15)位于灯座(6)内。

9.根据权利要求1所述的一种漂浮式汽车充电桩,其特征在于:所述充电桩一侧外表面开设有散热孔(13),所述散热孔(13)内安装有散热网(12),所述遮挡棚(3)位于充电桩(1)正上方。

10.根据权利要求1所述的一种漂浮式汽车充电桩,其特征在于:所述充电桩(1)前后两端面均固接有扣板(24),所述扣板(24)呈U型设置,所述扣板(24)位于显示屏(5)下方,所述扣板(24)为硬质绝缘材料所制成,所述浮箱(14)为充气式可压缩的浮箱。
