专利号: 2020106719610
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

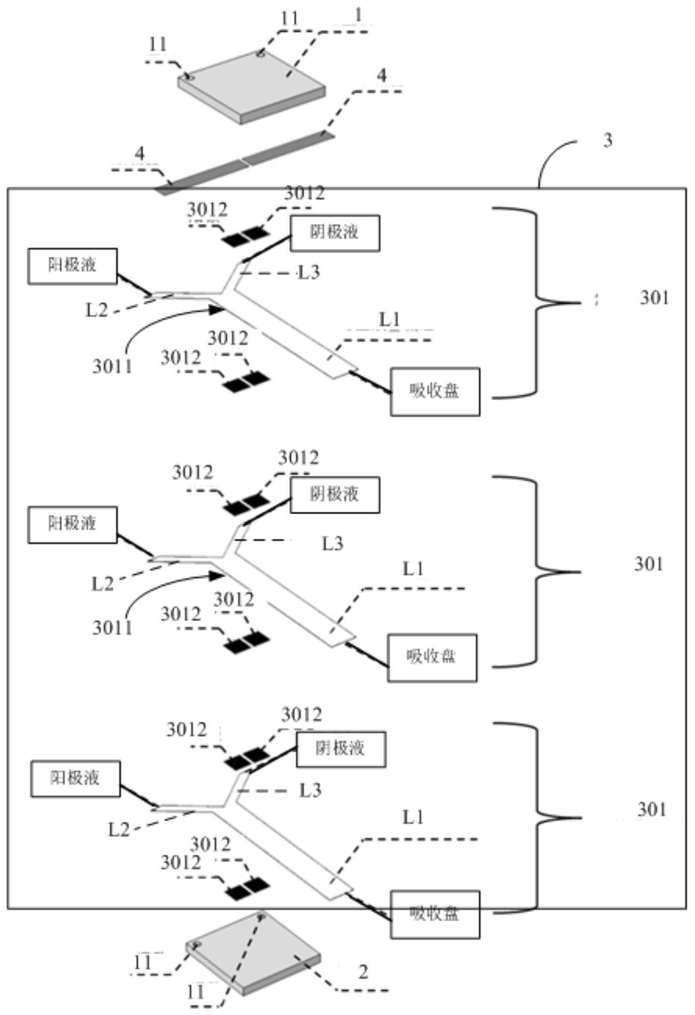

1.一种自吸式纸基微流体燃料电池堆,其特征在于,包括:

上盖板和下盖板;

设置在所述上盖板和所述下盖板之间的主体,所述主体包括:多个竖直堆叠的燃料电池单体,其中,每个所述燃料电池单体包括:一个Y型纸基流道和四个矩形电极,所述Y型纸基流道包括:主流道、第一分流道、第二分流道,所述第一分流道的第一入口插入盛有阳极液的培养皿中,所述第二分流道的第二入口插入盛有阴极液的培养皿中,所述主流道的出口插入吸收盘中,所述阳极液和所述阴极液在毛细作用下分别自发进入所述第一分流道和第二分流道,交汇流入所述主流道,并通过所述主流道的出口流入吸收盘;所述矩形电极由气体扩散层和催化剂层构成,所述催化剂层与所述Y型纸基流道直接接触,所述燃料电池单体之间通过气体扩散层直接接触实现电连接,所述矩形电极包括两个阳极矩形电极和两个阴极矩形电极,所述阳极矩形电极分别位于所述第一分流道侧且距离所述第一分流道和所述第二分流道的交汇处1.5cm的上下方,所述阴极矩形电极分别位于所述第二分流道侧且距离所述第一分流道和所述第二分流道的交汇处1.5cm的上下方,所述阳极与所述阴极间隔为2mm;

集流器,所述集流器设置在所述上盖板和所述主体之间,所述集流器包括一个阳极集流器和一个阴极集流器,所述阳极集流器与所述主体中最上方的燃料电池单体的阳极矩形电极直接接触,所述阴极集流器与所述主体中最上方的燃料电池单体的阴极矩形电极直接接触;

所述上盖板和所述下盖板为矩形,所述上盖板和所述下盖板的第一侧边缘位于所述第一分流道和所述第二分流道的交汇处,第二侧边缘位于所述主流道的出口的上游,第三侧边缘和第四侧边缘露出集流器,且所述上盖板和所述下盖板在所述主流道上游的左右两边对称分布有两个通孔,所述通孔内安装有螺栓螺母以固定微流体燃料电池堆。

2.根据权利要求1所述的自吸式纸基微流体燃料电池堆,其特征在于,所述Y型纸基流道为纤维素层析滤纸。

3.根据权利要求1所述的自吸式纸基微流体燃料电池堆,其特征在于,所述主流道宽度为1.4cm-1.6cm。

4.根据权利要求1所述的自吸式纸基微流体燃料电池堆,其特征在于,所述第一分流道、所述第二分流道的夹角为90°-135°。

5.根据权利要求1所述的自吸式纸基微流体燃料电池堆,其特征在于,所述矩形电极的气体扩散层为多孔碳纸,所述催化剂层为铂或钯金属催化剂。

6.根据权利要求1所述的自吸式纸基微流体燃料电池堆,其特征在于,

所述集流器材料为铜箔。

7.根据权利要求1所述的自吸式纸基微流体燃料电池堆,其特征在于,

所述上盖板和所述下盖板的材料为聚甲基丙烯酸甲酯。
