专利号: 2020106759092
申请人: 山东昆仲信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

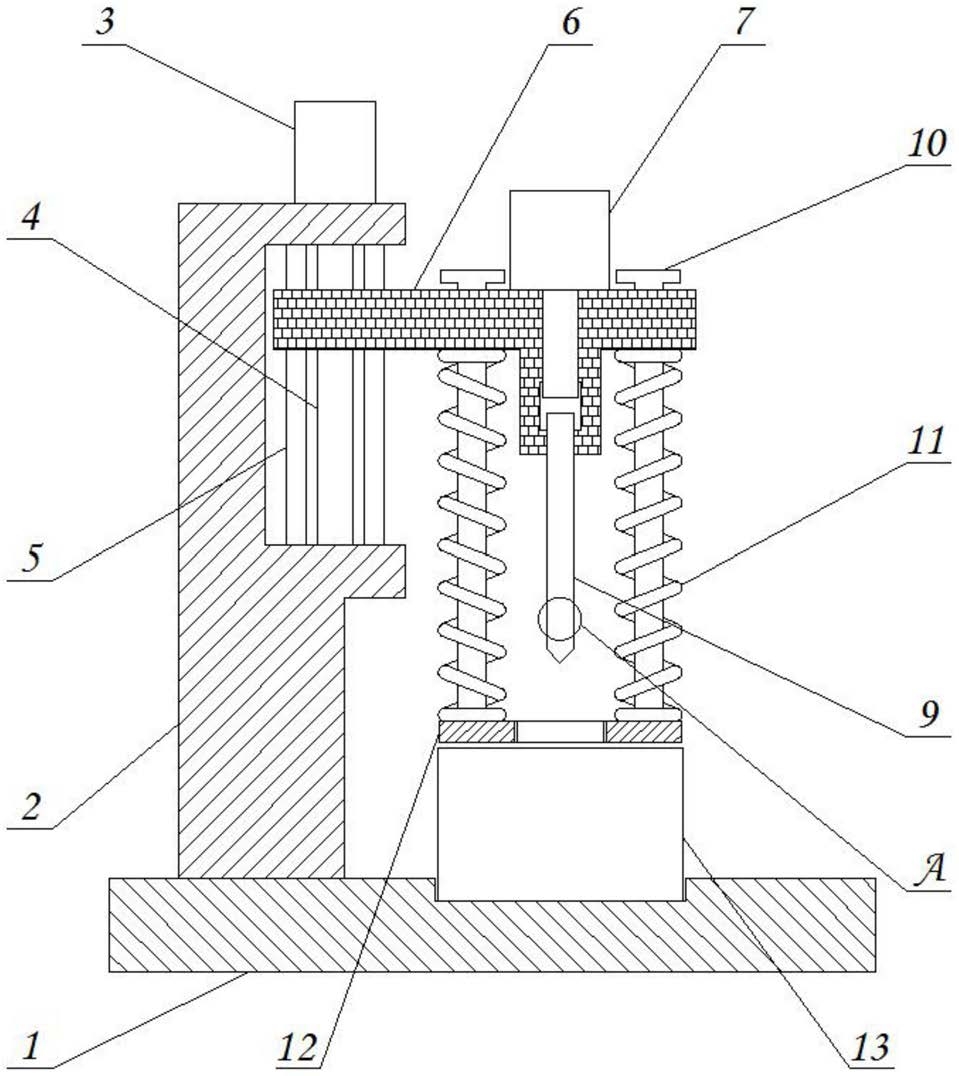

1.一种工作时钻头处出水降温的橡胶钻孔专用钻床,包括工作台(1),其特征在于:所述工作台(1)的顶部固定连接有支架(2),所述支架(2)的顶部固定连接有第一电机(3),所述第一电机(3)的底部转动连接有丝杆(4),所述丝杆(4)的两侧均设置有第一滑杆(5),所述丝杆(4)的外部套接有滑台(6),所述滑台(6)的顶部固定连接有第二电机(7),所述第二电机(7)的底部固定连接有钻头安装块(8),所述钻头安装块(8)的底部固定连接有钻头(9),所述滑台(6)的顶部插接有两个第二滑杆(10),两个所述第二滑杆(10)的外部均套接有第一弹簧(11),两个所述第二滑杆(10)的底部固定连接有夹具(12),所述夹具(12)的内部固定连接有磁片(15),所述夹具(12)的下方放置有工件(13),所述滑台(6)的背面固定连接有水管(14),所述钻头(9)的内部开设有储水腔(16),所述钻头(9)的两侧均开设有通水孔(17)、直槽(18)和环形槽(19),所述直槽(18)相向的一侧均固定连接有第二弹簧(20),所述第二弹簧(20)相背的一侧均固定连接有导向块(21),所述环形槽(19)内均设置有柱形块(22),所述柱形块(22)的内部均开设有十字孔(23)。

2.根据权利要求1所述的一种工作时钻头处出水降温的橡胶钻孔专用钻床,其特征在于:所述钻头安装块(8)的表面为网状结构。

3.根据权利要求1所述的一种工作时钻头处出水降温的橡胶钻孔专用钻床,其特征在于:所述导向块(21)与第二弹簧(20)相背的一侧均设置有与磁片(15)相斥的磁性装置。

4.根据权利要求1所述的一种工作时钻头处出水降温的橡胶钻孔专用钻床,其特征在于:所述柱形块(22)的外部和导向块(21)的顶部均设置有齿牙。

5.根据权利要求1和4所述的一种工作时钻头处出水降温的橡胶钻孔专用钻床,其特征在于:所述导向块(21)向靠近第二弹簧(20)的方向滑动时,导向块(21)上的齿牙碰到柱形块(22)上的齿牙时会收缩,两者互不干扰,当导向块(21)向远离第二弹簧(20)的方向滑动时,导向块(21)上的齿牙与柱形块(22)上的齿牙啮合,会带动柱形块(22)转动。

6.根据权利要求1和4所述的一种工作时钻头处出水降温的橡胶钻孔专用钻床,其特征在于:所述导向块(21)上的齿牙数为柱形块(22)上齿牙数的四分之一。

7.根据权利要求1和4所述的一种工作时钻头处出水降温的橡胶钻孔专用钻床,其特征在于:所述第二弹簧(20)不受外力作用下会将导向块(21)挤向直槽(18)远离储水腔(16)的一端。

8.根据权利要求1所述的一种工作时钻头处出水降温的橡胶钻孔专用钻床,其特征在于:钻头(9)不工作时,十字孔(23)不与通水孔(17)连通。
