专利号: 2020106769342
申请人: 江苏富源广建设发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

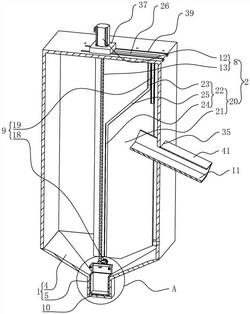

1.一种海绵城市的雨水源头调蓄系统,其特征在于:包括蓄水池(1)和除泥机构(2),所述蓄水池(1)的侧壁上开有进水孔(3),所述蓄水池(1)包括池体(4)和位于池体(4)下方的底座(5),所述池体(4)和底座(5)一体设置,所述蓄水池(1)的底部呈锥台型设置且底端开口,所述底座(5)的上表面开有容纳腔(6),所述容纳腔(6)与池体(4)的内部相通,所述除泥机构(2)包括除泥组件(7)、用于驱动除泥组件(7)升降的升降组件(8)、用于驱动除泥组件(7)翻转的翻转组件(9),所述除泥组件(7)包括放置在容纳腔(6)内用于供泥沙沉淀的装泥箱(10),所述装泥箱(10)竖直向上开口,所述蓄水池(1)的侧壁上设有用于供泥沙滑出的出料滑道(11),所述出料滑道(11)的端部延伸至蓄水池(1)内。

2.根据权利要求1所述的海绵城市的雨水源头调蓄系统,其特征在于:所述升降组件(8)包括连接于蓄水池(1)顶部的驱动电机(12),所述驱动电机(12)的输出轴同轴连接有传动丝杆(13),所述传动丝杆(13)竖向设置,所述传动丝杆(13)穿过蓄水池(1)的顶壁并延伸至蓄水池(1)内,所述传动丝杆(13)上套设有升降块(14),所述升降块(14)与传动丝杆(13)螺纹连接,所述装泥箱(10)的上方设有承载框(15),所述承载框(15)与装泥箱(10)之间固定连接有固定杆(16),所述承载框(15)相背的两个外侧壁上分别固定连接有承载杆(17),所述承载杆(17)穿过升降块(14),所述驱动电机(12)电连接有控制系统。

3.根据权利要求2所述的海绵城市的雨水源头调蓄系统,其特征在于:所述翻转组件(9)包括固定套设在承载杆(17)上的齿轮(18),所述承载杆(17)与升降块(14)转动配合,所述蓄水池(1)内设有用于与齿轮(18)啮合的齿条(19),所述齿条(19)竖向设置,所述齿条(19)固定连接于蓄水池(1)的内壁。

4.根据权利要求2所述的海绵城市的雨水源头调蓄系统,其特征在于:所述蓄水池(1)内设有偏移组件(20),所述偏移组件(20)包括两块相互平行的导板(21),所述导板(21)竖向设置且与蓄水池(1)的内壁固定连接,两块导板(21)之间的连线与两个承载杆(17)之间的连线相互平行,两块导板(21)相对的侧壁上分别开有导槽(22),所述导槽(22)高于出料滑道(11)位于蓄水池(1)内的一端,所述导槽(22)包括竖向设置的上滑移槽(23)和下滑移槽(24),所述上滑移槽(23)位于下滑移槽(24)和出料滑道(11)之间,所述上滑移槽(23)位于下滑移槽(24)的上方,所述上滑移槽(23)的底端与下滑移槽(24)的顶端之间开通有偏移槽(25),所述偏移槽(25)沿着容纳腔(6)至驱动电机(12)的方向斜向上倾斜,所述承载杆(17)远离承载框(15)的一端与导槽(22)滑动配合,所述蓄水池(1)的顶部开有供驱动电机(12)输出轴滑移的让位槽(26),所述让位槽(26)与两个导板(21)之间的连线垂直。

5.根据权利要求1所述的海绵城市的雨水源头调蓄系统,其特征在于:所述装泥箱(10)的底壁和内侧壁上均开有若干个通孔(27),所述装泥箱(10)的底壁和内侧壁上固定连接有透水布(28)。

6.根据权利要求1所述的海绵城市的雨水源头调蓄系统,其特征在于:所述容纳腔(6)内设有两块用于将容纳腔(6)开口封闭的承载板(29),所述承载板(29)位于装泥箱(10)和容纳腔(6)的侧壁之间,所述承载板(29)背向装泥箱(10)的一侧连接有扭簧合页(30),所述容纳腔(6)相对的两侧壁上分别开有安装槽(31),所述扭簧合页(30)相对承载板(29)的另一侧连接在安装槽(31)内。

7.根据权利要求1所述的海绵城市的雨水源头调蓄系统,其特征在于:所述底座(5)一侧的底部连通有抽泥管(32),所述蓄水池(1)外设有抽泥泵(33),所述抽泥管(32)远离底座(5)的一端连通于抽泥泵(33)的输入端,所述抽泥泵(33)的输出端连通有输送管(34),所述输送管(34)远离抽泥泵(33)的一端连通于池体(4),所述抽泥泵(33)与控制系统电连接。

8.根据权利要求6所述的海绵城市的雨水源头调蓄系统,其特征在于:两块承载板(29)相背的两侧分别位于与其对应的安装槽(31)内。
