专利号: 202010676947X
申请人: 江苏富源广建设发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-07-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

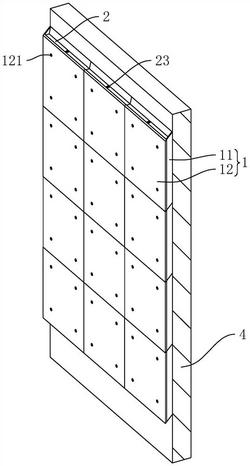

1.一种高效节能建筑物外墙保温结构,其特征在于:包括若干列均匀设置在墙壁(4)上的墙板(1),每列所述墙板(1)包括若干个沿竖直方向均匀排列的墙板(1),位于顶层的墙板(1)顶面设有与集水腔(111)连通的进水孔(21),同列的相邻两个墙板(1)互相朝向的端面设有纵流孔(116)连通,同列的相邻两个所述集水腔(111)之间通过纵流孔(116)连通。

2.根据权利要求1所述的高效节能建筑物外墙保温结构,其特征在于:位于底层的所述墙板(1)底面上开设有出水孔(3),所述出水孔(3)内螺纹连接有压力阀(32),所述压力阀(32)包括出水筒(321),所述出水筒(321)内滑动穿设有止水块(327),所述止水块(327)的侧面开设有渗流槽(328),所述渗流槽(328)的顶端与止水块(327)的顶面连通,所述渗流槽(328)的底端封闭,所述出水筒(321)上设有用于驱使止水块(327)向上滑动的弹簧(326)。

3.根据权利要求2所述的高效节能建筑物外墙保温结构,其特征在于:所述出水筒(321)的顶端设有支块,所述支块上沿出水筒(321)的轴线方向螺纹穿设有调节螺栓(324),所述弹簧(326)一端与调节螺栓(324)相连,另一端与止水块(327)相连,弹簧(326)为拉簧。

4.根据权利要求2所述的高效节能建筑物外墙保温结构,其特征在于:相邻列的相邻两个墙板(1)互相朝向的侧面设有横流孔(115),相邻列的两个相邻集水腔(111)之间通过横流孔(115)连通。

5.根据权利要求4所述的高效节能建筑物外墙保温结构,其特征在于:还包括用于替换压力阀(32)的密封块(31),所述密封块(31)与出水孔(3)螺纹配合。

6.根据权利要求1所述的高效节能建筑物外墙保温结构,其特征在于:位于顶层的所述墙板(1)顶面上设有集水槽(2),所述集水槽(2)与进水孔(21)连通。

7.根据权利要求1所述的高效节能建筑物外墙保温结构,其特征在于:所述进水孔(21)的内壁顶端设有过滤环(22),所述过滤环(22)上设有弧形的过滤网(23),所述过滤网(23)的外凸圆弧面朝上。

8.根据权利要求1所述的高效节能建筑物外墙保温结构,其特征在于:所述墙板(1)包括开设有集水腔(111)的基块(11)和盖设在基块(11)上的盖板(12),所述盖板(12)与基块(11)贴合,且盖板(12)与基块(11)栓接,所述基块(11)朝向盖板(12)的侧面环绕集水腔(111)设有密封环(113)。

9.根据权利要求1所述的高效节能建筑物外墙保温结构,其特征在于:所述墙板(1)的顶面与底面均倾斜设置,所述墙板(1)的顶面和底面背向墙壁(4)的边沿均低于朝向墙壁(4)的边沿。
