专利号: 2020106771357
申请人: 谢德开
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

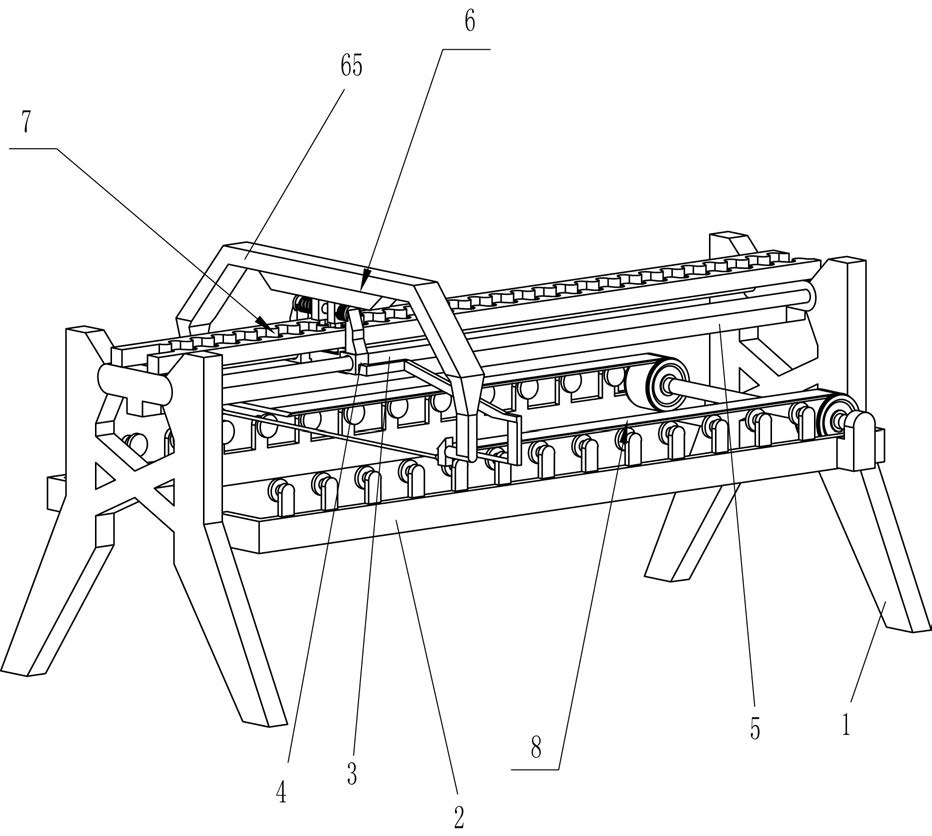

1.一种青瓦生产用青瓦泥方横切设备,其特征在于,包括有:支撑架(1),支撑架(1)数量为两组,支撑架(1)两侧之间均连接有连接架(2);

第一导轨(3),第一导轨(3)设于支撑架(1)远离连接架(2)一侧位置之间,且第一导轨(3)上套装有第一导套(4);

电动滑轨(5),电动滑轨(5)设于支撑架(1)之间近第一导轨(3)位置处,且电动滑轨(5)移动件与第一导套(4)连接;

切割装置(6),切割装置(6)设于第一导套(4)上,切割装置(6)用于对青瓦泥方进行切割。

2.根据权利要求1所述的一种青瓦生产用青瓦泥方横切设备,其特征在于,切割装置(6)包括有:固定架(61),固定架(61)设于第一导套(4)上,且固定架(61)之间设有第二导轨(62),第二导轨(62)上套装有两个第二导套(63),且第二导套(63)与第二导轨(62)之间设有弹性件(64);

移动架(65),移动架(65)设于第二导套(63)上,且移动架(65)远离第二导轨(62)位置处之间设有切割绳(66)。

3.根据权利要求2所述的一种青瓦生产用青瓦泥方横切设备,其特征在于,还包括有摆动装置(7),摆动装置(7)包括有:转轴(71),转轴(71)分别转动式设于第二导套(63)上,且转轴(71)上均设有导向轮(72);

导向板(73),导向板(73)设于支撑架(1)之间,且导向轮(72)位于导向板(73)内。

4.根据权利要求3所述的一种青瓦生产用青瓦泥方横切设备,其特征在于,还包括有收集装置(8),收集装置(8)包括有:安装座(81),安装座(81)分别设于连接架(2)上,且安装座(81)之间转动式设有转杆(82),转杆(82)两侧均设有卷筒(83);

牵拉杆(84),牵拉杆(84)分别设于卷筒(83)端部,且牵拉杆(84)均与第一导套(4)连接;

支撑轮组(85),支撑轮组(85)分别设于连接架(2)上,且支撑轮组(85)托住卷筒(83)。

5.根据权利要求4所述的一种青瓦生产用青瓦泥方横切设备,其特征在于,弹性件(64)为直弹簧。

6.根据权利要求5所述的一种青瓦生产用青瓦泥方横切设备,其特征在于,切割绳(66)为钢丝材质。
