专利号: 202010677588X
申请人: 辛远鹏
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-07-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

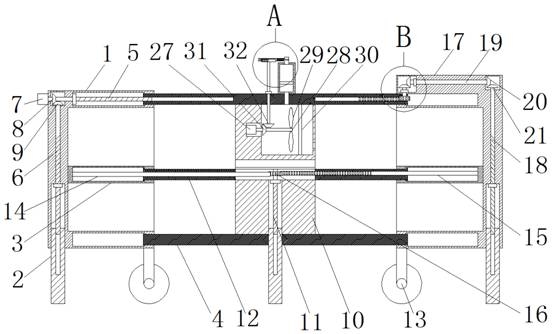

1.一种可调节空间的实验室储物箱,包括主箱体(1),其特征在于,所述主箱体(1)的一侧内壁固定安装有第一挡板(3),主箱体(1)的顶部与底部一侧均开设有第一滑槽,第一滑槽内滑动安装有第一箱体(4),第一箱体(4)的一侧滑动安装有第二箱体(17),第二箱体(17)的顶部与底部一侧均开设有第二滑槽,第一箱体(4)的顶部与底部分别与两个第二滑槽的内壁滑动连接,第一箱体(4)内固定安装有矩形块(10),矩形块(10)的两侧均固定安装有第二挡板(12),两个第一挡板(3)的一侧均开设有第三滑槽,两个第二挡板(12)的外侧分别与两个第三滑槽的内壁滑动连接,主箱体(1)和第二箱体(17)的底部均转动安装有滚轮(13),主箱体(1)、第一箱体(4)和第二箱体(17)的底部均开设有第四滑槽,三个第四滑槽内均滑动安装有支撑柱(2),主箱体(1)内开设有第一空槽,第一空槽的侧壁和底部内壁均开设有第一通孔,两个第一通孔分别与第一滑槽和第四滑槽相通,第二箱体(17)内开设有第二空槽和第三空槽,第二空槽的侧壁和底部内壁均开设有第二通孔,两个第二通孔分别与第三空槽和第四滑槽相通,第二通孔内转动安装有第一转杆(19),矩形块(10)与两个第二挡板(12)的两侧开设有同一个第三通孔,第三通孔分别与两个第三滑槽相通,第三空槽的底部内壁开设有第四通孔,第四通孔与第二滑槽相通,第四通孔内转动安装有第二转杆(24),第一箱体(4)的顶部一侧开设有第一螺纹槽,第一螺纹槽内螺纹安装有第一螺纹杆(5),主箱体(1)的一侧固定安装有第一电机(7),第一电机(7)的输出轴与第一螺纹杆(5)的一端固定连接,三个支撑柱(2)的顶部均开设有第二螺纹槽,三个第二螺纹槽内分别螺纹安装有第二螺纹杆(6)、第三螺纹杆(11)和第四螺纹杆(18)。

2.根据权利要求1所述的一种可调节空间的实验室储物箱,其特征在于,所述矩形块(10)内开设有第四空槽,第四空槽的侧壁开设有第二通风孔,第四空槽的侧壁开设有第五空槽,第五空槽的侧壁固定安装有第二电机(27),第二电机(27)的输出轴固定连接有第三转杆(28),第三转杆(28)的外侧固定安装有对称的两个扇叶(29),第四空槽内固定安装有过滤网(30),第一箱体(4)的顶部开设有第五通孔,第五通孔与第四空槽相通,第五通孔内转动安装有第四转杆(40),第一箱体(4)的顶部固定安装有净化盒(33),净化盒(33)内固定安装有消毒灯(34)。

3.根据权利要求1所述的一种可调节空间的实验室储物箱,其特征在于,所述第一螺纹杆(5)上固定套设有第一锥齿轮(8),第二螺纹杆(6)位于第一空槽内的一端固定安装有第二锥齿轮(9),第一锥齿轮(8)与第二锥齿轮(9)啮合,第一滑槽侧壁固定安装有第一轴承,第一轴承的内圈与第一螺纹杆(5)的外侧固定连接,第四滑槽的顶部内壁固定安装有第二轴承,第二轴承的内圈与第二螺纹杆(6)的外侧固定连接。

4.根据权利要求1所述的一种可调节空间的实验室储物箱,其特征在于,所述第三螺纹杆(11)位于第三通孔内的一端固定安装有第一齿轮(16),两个第三滑槽的侧壁分别固定安装有第一齿条(14)和第二齿条(15),第一齿条(14)和第二齿条(15)与第一齿轮(16)啮合,第四滑槽的顶部内壁固定安装有第三轴承,第三轴承的内圈与第三螺纹杆(11)的外侧固定连接。

5.根据权利要求1所述的一种可调节空间的实验室储物箱,其特征在于,所述第一箱体(4)的一侧开设有第六通孔,第六通孔与第二滑槽相通,第六通孔内固定安装有第三齿条(25),第二转杆(24)的一端固定安装有第二齿轮(26),第二齿轮(26)与第三齿条(25)啮合,第二转杆(24)位于第三空槽内的一端固定安装有第三锥齿轮(22),第一转杆(19)位于第三空槽内的一端固定安装有第四锥齿轮(23),第三锥齿轮(22)与第四锥齿轮(23)啮合,第三空槽的侧壁和底部内壁分别固定安装有第四轴承和第五轴承,第四轴承的内圈与第一转杆(19)的外侧固定连接,第五轴承的内圈与第二转杆(24)的外侧固定连接。

6.根据权利要求1所述的一种可调节空间的实验室储物箱,其特征在于,所述第一转杆(19)位于第二空槽内的一端固定安装有第五锥齿轮(20),第四螺纹杆(18)位于第二空槽内的一端固定安装有第六锥齿轮(21),第五锥齿轮(20)与第六锥齿轮(21)啮合,第四滑槽的顶部内壁固定安装有第六轴承,第六轴承的内圈与第四螺纹杆(18)的外侧固定连接。

7.根据权利要求2所述的一种可调节空间的实验室储物箱,其特征在于,所述净化盒(33)的顶部开设有出气口(35),出气口(35)的一侧开设有第五滑槽,第五滑槽内滑动安装有密封板(36),密封板(36)的一侧固定安装有第四齿条(38),密封板(36)上套设有弹簧(37),弹簧(37)的两端分别与第四齿条(38)的一端和出气口(35)的一侧固定连接。

8.根据权利要求2所述的一种可调节空间的实验室储物箱,其特征在于,所述第三转杆(28)上固定套设有第七锥齿轮(31),第四转杆(40)位于第四空槽内的一端固定安装有第八锥齿轮(32),第七锥齿轮(31)与第八锥齿轮(32)啮合,第四转杆(40)的另一端固定安装有扇形齿轮(39),扇形齿轮(39)与第四齿条(38)啮合,第一箱体(4)的顶部固定安装有第七轴承,第七轴承的内圈与第四转杆(40)的外侧固定连接。

9.根据权利要求1所述的一种可调节空间的实验室储物箱,其特征在于,所述第一箱体(4)位于第一滑槽内的顶部和底部均固定安装有第一限位块,第一限位块的外侧与第一滑槽的内壁滑动连接,所述第一箱体(4)位于第二滑槽内的顶部和底部均固定安装有第二限位块,第二限位块的外侧与第二滑槽的内壁滑动连接,两个第二挡板(12)位于第三滑槽内的顶部和底部均固定安装有第三限位块,第三限位块的外侧与第三滑槽的内壁滑动连接。

10.根据权利要求1所述的一种可调节空间的实验室储物箱,其特征在于,所述矩形块(10)的两侧开设有第一通风孔,第四空槽的侧壁开设有第二通风孔。
