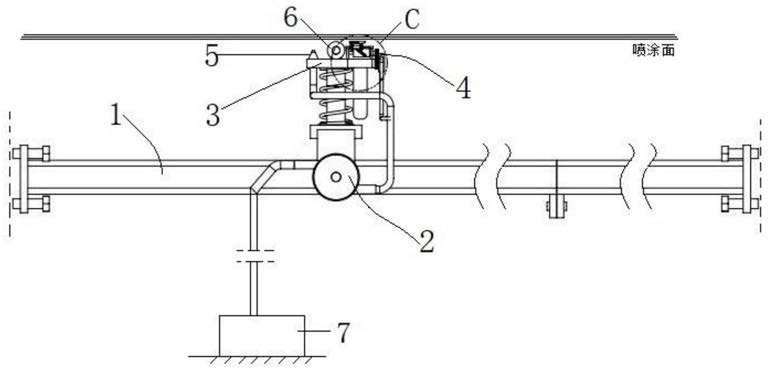

1.一种用于墙体表面的涂料喷涂系统，其特征在于：包括支撑轨道(1)、位移机构(2)、喷涂机构、支撑板(3)、打磨机构(4)和滚动轮(6)，所述支撑轨道(1)平行间距设置在被喷涂的顶面墙体的下方，所述支撑轨道(1)上沿长度方向往复位移设置有所述位移机构(2)，所述位移机构(2)上在垂直于喷涂面的方向上弹性设置有支撑板(3)，所述支撑板(3)上设置有沿位移方向滚动的滚动轮(6)，所述滚动轮(6)弹性抵压于喷涂面，所述喷涂机构包括设置在地面上的泵体(7)和连接于泵体(7)上的喷头(5)，所述喷头(5)朝向于喷涂面设置在支撑板(3)上，所述支撑板(3)上设置有打磨机构(4)，且所述打磨机构(4)在位移方向上设置于喷头(5)的前侧，所述打磨机构(4)打磨待喷涂表面。

2.根据权利要求1所述的一种用于墙体表面的涂料喷涂系统，其特征在于：所述位移机构(2)包括滑动座(11)和滚轮(12)，两个所述滚轮(12)对称且分别转动设置在滑动座(11)上，所述滚轮(12)导向且滚动设置在所述支撑轨道(1)上；所述喷涂机构还包括主料管(8)和连通设置在所述主料管(8)管路上的第一驱动机构，所述第一驱动机构包括第一密封壳体(9)和转动设置在所述第一密封壳体(9)内腔中的第一叶轮转子(10)，所述第一叶轮转子(10)通过主料管(8)的管路中的液体流动进行驱动；所述第一叶轮转子(10)的轮轴的一端伸出至第一密封壳体(9)外部且同轴连接于任一滚轮(12)上；所述滚轮(12)通过第一叶轮转子(10)同步驱动转动；所述喷头(5)的喷涂或关闭的状态通过滑动座(11)的位移或停止的状态同步进行。

3.根据权利要求2所述的一种用于墙体表面的涂料喷涂系统，其特征在于：所述打磨机构(4)包括往复位移机构(13)和打磨组件(14)，所述往复位移机构(13)的被驱动端上设置有打磨组件(14)，所述打磨组件(14)通过往复位移机构(13)在支撑轨道(1)长度方向上往复位移，所述打磨组件(14)的磨面朝向于喷涂面设置，所述打磨组件包含打磨板(15)，所述打磨板(15)垂直于喷涂面弹性伸缩设置，所述打磨板(15)弹性抵压在喷涂面上。

4.根据权利要求3所述的一种用于墙体表面的涂料喷涂系统，其特征在于：所述打磨组件(14)还包括滑移板(16)和弹性组件，所述滑移板(16)导向滑动设置在所述支撑板(3)上方，所述打磨板(14)通过弹性组件弹性伸缩在滑移板(16)上方，所述弹性组件包括限位导向杆(18)和套设在所述限位导向杆(18)上的复位弹簧(17)，所述限位导向杆(18)的一端连接于打磨板(14)上，且另一端垂直于喷涂面活动穿过滑移板(16)，所述复位弹簧(17)设置于打磨板(14)与滑移板(16)之间。

5.根据权利要求3所述的一种用于墙体表面的涂料喷涂系统，其特征在于：所述往复位移机构(13)包括第二驱动机构(24)和设置在所述第二驱动机构(24)的被驱动端上的凸轮机构，所述凸轮机构包括凸轮(23)、凸轮轴(25)、导向板(19)和位移柱(21)，所述支撑板(3)上设置有两对称的立板(26)，两组所述立板(26)之间设置有圆柱状结构的凸轮(23)，且所述凸轮(23)沿轴向通过凸轮轴(26)转动架设在所述立板(26)上，所述凸轮(23)的外圆周壁上环形凹设有凸轮槽(22)，所述凸轮槽(22)的环面倾斜于凸轮轴的轴向，所述立板(26)上间距于凸轮(23)架设有导向板(19)，所述导向板(19)上开设有导向槽(23)，所述导向槽(23)的长度方向与凸轮轴(25)同向设置，所述位移柱(21)的一端连接于打磨组件(14)上，且另一端穿过导向槽(23)后活动嵌入在凸轮槽(22)内；所述凸轮(23)转动驱动打磨组件(14)往复位移。

6.根据权利要求5所述的一种用于墙体表面的涂料喷涂系统，其特征在于：还包括分料管(29)，且所述分料管(29)的进液口和出液口均连通设置在所述主料管(8)的管路上，且所述分料管(29)内设置有单向阀，所述第二驱动机构(24)包括设置在分料管管路上的第二密封壳体(27)和转动设置在所述第二密封壳体(27)内腔中的第二叶轮转子(28)，所述第二叶轮转子(28)通过分料管(29)的管路中的液体流动进行驱动；所述第二叶轮转子(28)的轮轴的一端伸出至第二密封壳体(9)外部且连接于凸轮轴(26)的一端上；所述凸轮轴(26)通过第二叶轮转子(28)驱动转动。

7.根据权利要求6所述的一种用于墙体表面的涂料喷涂系统，其特征在于：所述第二叶轮转子(28)伸出至第二密封壳体(27)外的一端上设置有低速齿轮(30)，所述凸轮轴(26)的一端上设置有高速齿轮(31)，且所述高速齿轮(31)啮合与低速齿轮(30)，所述凸轮(20)通过高速齿轮(30)与低速齿轮的传动进行高速转动。

8.根据权利要求1所述的一种用于墙体表面的涂料喷涂系统，其特征在于：所述支撑板(3)对应于打磨机构(4)凹设有粉尘收集槽(32)，所述粉尘收集槽(32)内贯通开设有收集口，所述收集口内设置有抽气扇(33)，所述收集口的底部对应于抽气扇(33)的出气端设置有粉尘收集袋(34)。

9.根据权利要求1所述的一种用于墙体表面的涂料喷涂系统，其特征在于：还包括支撑柱(35)和压缩弹簧(36)，所述支撑柱(35)的顶端连接于支撑板(3)的底端，且所述支撑柱(35)的另一端导向活动穿设在所述位移机构(2)上，所述压缩弹簧(36)套设在支撑柱(35)上，且所述支撑板(3)通过压缩弹簧连接于位移机构上。

10.根据权利要求1至9任一项所述的一种用于墙体表面的涂料喷涂系统的涂料喷涂方法，其特征在于：包括以下步骤：

S1：将支撑轨道(1)的两端通过固定机构抵接在两侧墙体上或将支撑轨道通过立柱进行架设，使得支撑轨道间距位于顶面墙体的下方，且同时使得滚动轮(6)、打磨机构(4)均弹性抵压在顶面墙体上；

S2：启动地面的涂料泵体，将涂料通过主料管(8)向喷头(5)输送，通过喷头(5)喷覆在顶面墙体上，当涂料在主料管(8)内流动的同时，流动介质驱动第一叶轮转子(10)转动，并同时驱动滚轮(12)在支撑轨道(1)上滚动，使得位移机构进行位移，所述滚轮(12)与第一叶轮转子(10)同步转动，所述喷头的喷涂或关闭的状态通过滑动座(11)的位移或停止的状态而同步进行，且喷涂面上的单位面积的喷覆量恒定；

S3：在所述位移机构(2)位移同时，所述打磨机构(4)对待喷涂的墙体表面进行打磨，当涂料流经主料管后进入到分料管(29)中，并驱动第二驱动机构运行，进而高速的驱动凸轮机构运行，凸轮(20)高速转动驱动滑移板(16)在支撑轨道(1)的长度方向上往复式的前后位移，并对待喷涂面进行打磨。
