专利号: 2020106833885
申请人: 东北电力大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

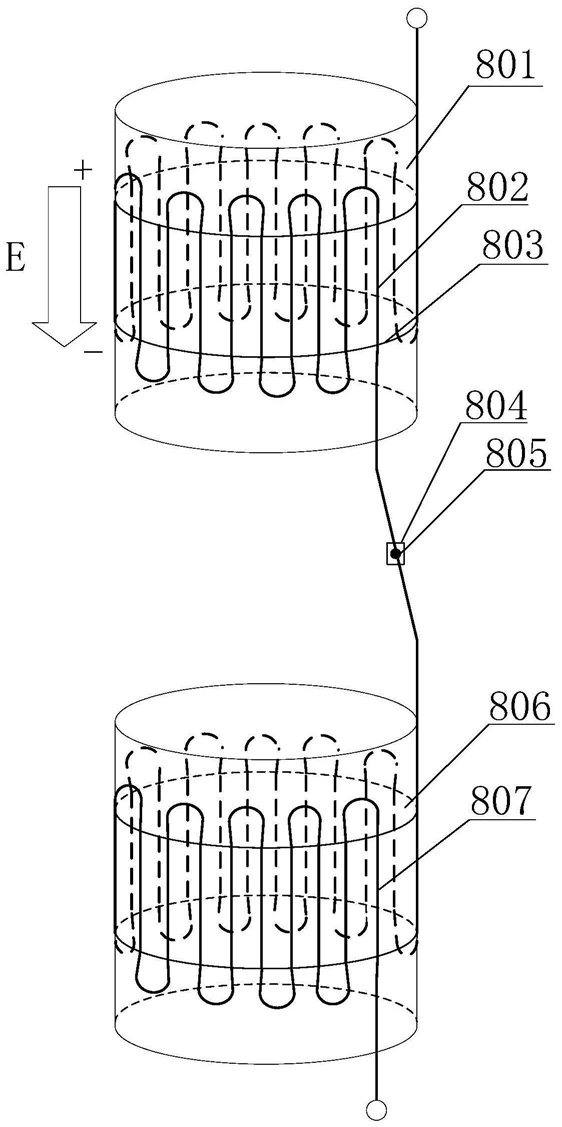

1.一种光纤电压传感器敏感元件,它包括在压电晶体上敷设光纤,其特征是,所述的压电晶体为两块,每块压电晶体的材料、几何形状和尺寸均相同,且在每块压电晶体表面均采用相同的粘接方式敷设长度相同的光纤,将其中一块敷设光纤的压电晶体作为传感光纤敏感元件,另一块敷设光纤的压电晶体作为补偿光纤敏感元件。

2.根据权利要求1所述的一种光纤电压传感器敏感元件,其特征是,所述每块压电晶体表面均采用相同的粘接方式敷设长度相同的光纤为:光纤沿压电晶体高度方向进行敷设,在距离压电晶体上、下两端相等距离处分别用与压电晶体膨胀系数相近的胶接固定光纤。

3.根据权利要求1所述的一种光纤电压传感器敏感元件,其特征是,传感光纤敏感元件的光纤与补偿光纤敏感元件的光纤呈90°对轴粘接,粘接点处套置护套。

4.根据权利要求1所述的一种光纤电压传感器敏感元件,其特征是,传感光纤敏感元件的压电晶体上、下端施加待测电压,补偿光纤敏感元件的压电晶体上、下端不施加电压。

5.根据权利要求1所述的一种光纤电压传感器敏感元件,其特征是,传感光纤敏感元件的光纤和补偿光纤敏感元件的光纤均为单模保偏聚合物光纤。
