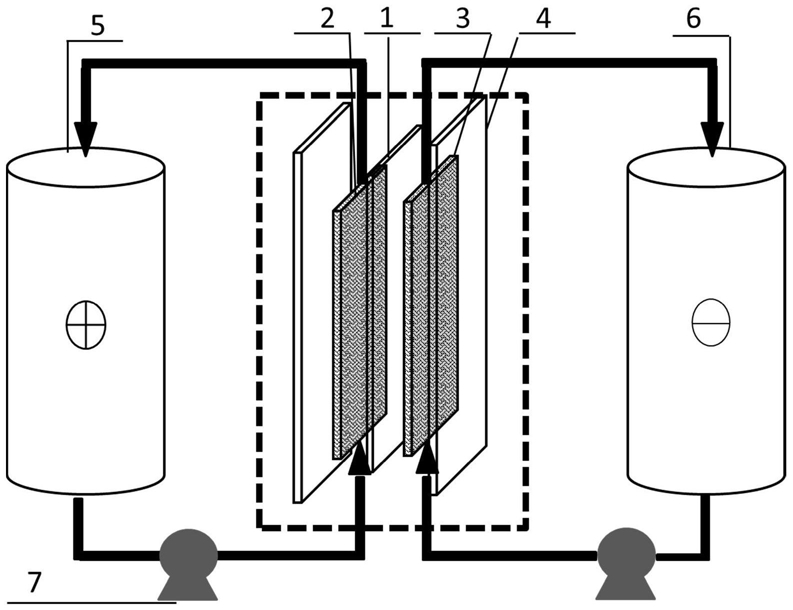

1.一种锡基碱性液流电池锡负极的预处理方法，其特征在于：包括以下步骤：步骤1、组装液流电池，所述电池包括隔膜、正负极多孔电极、双极板、正负极储液罐、正负极循环泵和密封紧固装置；

步骤2、向步骤1所述电池的正极储液罐注入酸性溶液，负极储液罐注入含有二价锡离子的酸性溶液，并启动循环泵使正负极溶液循环于各自储液罐和多孔电极；

步骤3、对注入溶液之后的电池进行充电，使负极溶液中的二价锡离子以锡单质的形式沉积于负极电极表面；

步骤4、将充电之后的电池拆开，取出负极电极，清洗并烘干备用；

步骤5、再次组装如步骤1所述的液流电池，其中使用的负极电极为步骤4中经过清洗和烘干的电极；

步骤6、向步骤5所述电池的正负极储液罐中注入碱性溶液。

2.根据权利要求1所述的一种锡基碱性液流电池锡负极的预处理方法，其特征在于：所述步骤1和步骤5中，液流电池正极多孔电极与负极多孔电极由所述隔膜隔开，所述双极板置于正负极多孔电极外侧；通过密封紧固装置封装电池。

3.根据权利要求1或2所述的一种锡基碱性液流电池锡负极的预处理方法，其特征在于：所述步骤2中，所述的酸性溶液为盐酸、硫酸、硝酸、磷酸、甲基磺 酸、氢溴酸、氢氟酸中‑1

的一种或一种以上，浓度为0.01～15mol L 。

4.根据权利要求1或2所述的一种锡基碱性液流电池锡负极的预处理方法，其特征在‑1

于：所述步骤2中，所述的二价锡离子浓度为0.01～5mol L 。

5.根据权利要求1或2所述的一种锡基碱性液流电池锡负极的预处理方法，其特征在‑2

于：所述步骤3中，所述的充电电流密度为0.1～1000mAcm ，充电截止电压为0.4～2.0V。

6.根据权利要求1或2所述的一种锡基碱性液流电池锡负极的预处理方法，其特征在于：所述步骤4中，所述的烘干温度为室温～150℃。

7.根据权利要求1或2所述的一种锡基碱性液流电池锡负极的预处理方法，其特征在于：所述步骤6中，所述的碱性溶液为氢氧化钠、氢氧化钾、氨水、氢氧化钡、氢氧化钙中的一种或一种以上，浓度为0.1～20mol/L。
