专利号: 2020106874118
申请人: 安徽匠桥财务咨询服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-12-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

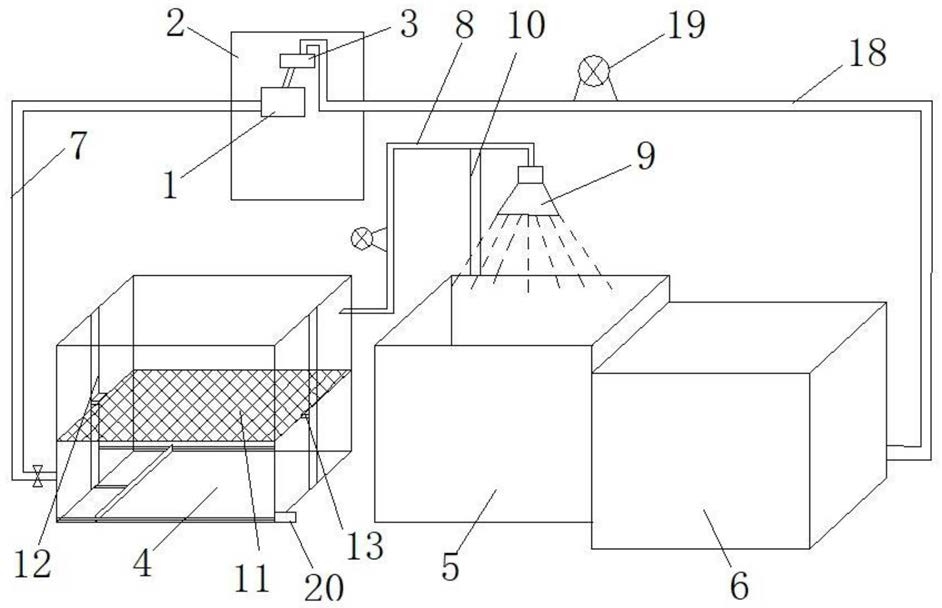

1.一种机床循环冷却处理装置,包括中转水箱和设于机床内与中转水箱连接的冷却室,其特征在于,所述装置还包括第一滤池、缓存池、与缓存池连接的回收池和设于缓存池上方用于将第一滤池过滤后的水喷洒向缓存池内的喷洒降温机构,所述回收池通过回流管路与冷却室连接,所述中转水箱通过第一输送管路与第一滤池连接,所述第一滤池内设有用于对形成下进上出的水进行过滤的过滤机构;所述喷洒降温机构包括第二输送管路、设于缓存池上方的喷头和用于固定第二输送管路的固定架,所述喷头通过第二输送管路与第一滤池的上端出水口连接,所述过滤机构包括设于第一滤池内的第一滤网和用于带动第一滤网沿第一滤池的高度方向升降的第一升降机构,所述第一升降机构包括设于第一滤池对向两内壁的第一导轨和可沿第一导轨滑动的第一滑块,所述第一导轨的导向方向与第一滤池的高度方向相同,所述第一滤网的两侧边分别与两个第一滑块连接,所述第一滤池内设有将第一滤池底部的污泥推送向第一滤池排泥口的推送机构,所述回流管路包括回流管和回流泵,回流泵用于将回收池内的水通过回流管泵入冷却室内,所述装置还包括第二滤池,所述第二滤池的结构与第一滤池的结构相同,所述第二滤池通过第三输送管路与喷洒降温机构连接;该冷却处理装置还包括换热器,回流管包括第一回流管和第二回流管,第一回流管的进口端与回收池的出水口连接,第一回流管的出口端与换热器的进水口连接,换热器的出水口与第二回流管的进口端连接,第二回流管的出口端与冷却室连接;第二滤池通过分流管与第一输送管路连接,第一输送管路包括第一输送管和第一水泵,第一输送管连接第一滤池的进水口的一端设置有第一控制阀,分流管与第一输送管的连接端设置有第二控制阀;第二输送管路包括第二输送管和第二水泵,第三输送管路包括第三输送管和第三水泵,通过第三水泵将第二滤池内过滤后的水泵入第二输送管路;第二输送管与第一滤池的连接端设置第三控制阀,第三输送管与第二输送管的连接端设置第四控制阀,当第一滤池需要停止工作维护时,关闭第一控制阀,第三控制阀,打开第二控制阀和第四控制阀,使得中转水箱内的水输送向第二滤池,经第二滤池过滤后,通过第三输送管输送向第二输送管,之后喷洒向缓存池降温,所述回收池的顶端设有液位传感器,所述装置还包括报警器,所述报警器与液位传感器电连接,所述装置还包括备用水箱、输水泵和控制处理单元,所述液位传感器和输水泵均与控制处理单元连接,所述备用水箱与回收池连接。

2.根据权利要求1所述机床循环冷却处理装置,其特征在于,所述缓存池内设有第二滤网,且缓存池的出水口位于第二滤网的下方。

3.根据权利要求2所述机床循环冷却处理装置,其特征在于,所述缓存池内设有用于带动第二滤网沿缓存池的高度方向升降的第二升降机构。

4.根据权利要求3所述机床循环冷却处理装置,其特征在于,所述第二升降机构包括设于缓存池对向两内壁的第二导轨和可沿第二导轨滑动的第二滑块,所述第二导轨的导向方向与缓存池的高度方向相同,所述第二滤网的两侧边分别与两个第二滑块连接。
