专利号: 2020106897073
申请人: 广西财经学院
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

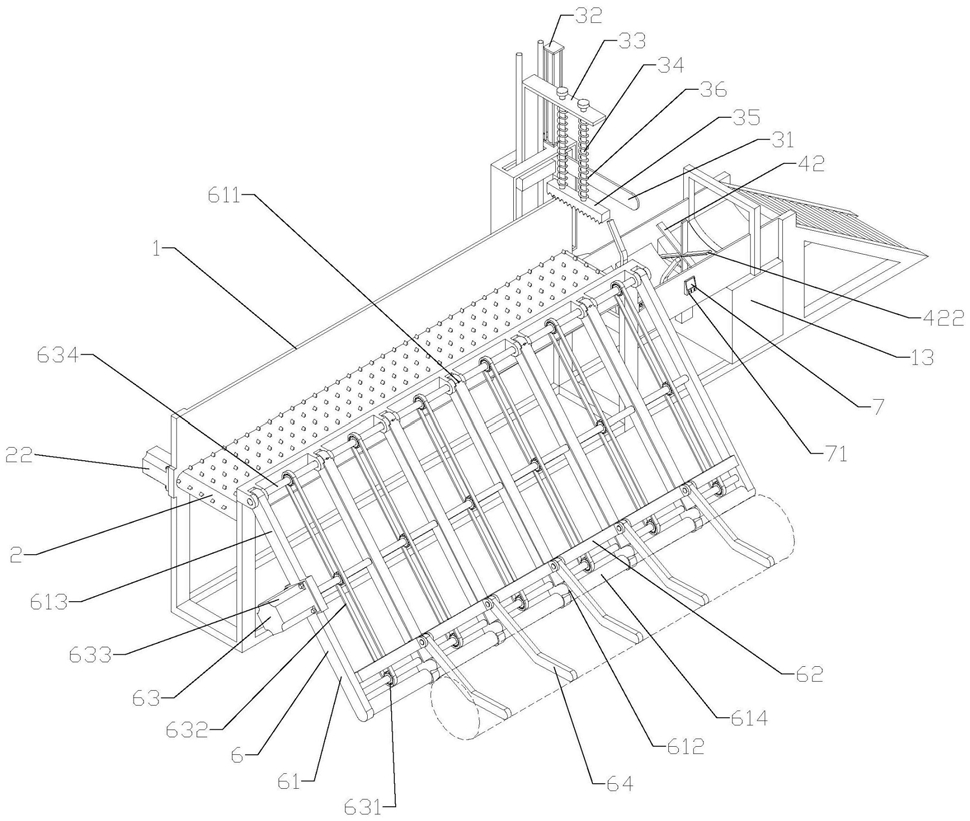

1.林木破碎机,其特征在于:它包括架体,所述架体上设置有传送带、切断装置和破碎装置;

所述传送带水平设置在所述架体上;所述切断装置包括链锯,所述链锯设置在所述传送带的前端上侧;所述链锯连接一个驱动所述链锯在竖直方向上往复运动的链锯驱动机构;所述链锯的后侧固定连接一个倒置L形的支撑板,所述支撑板上设置有可升降的滑杆;

所述滑杆的底端固定连接一个水平的压板;所述滑杆上套置有复位弹簧;所述复位弹簧的两端分别顶在所述支撑板和压板上;

所述破碎装置设置在所述传送带的前侧下方,所述破碎装置包括推板和破碎刀;所述推板连接一个驱动所述推板前后往复运动的推板驱动机构;所述破碎刀包括底端的固定部和顶端呈圆周等间距设置的多个刀片;

所述固定部连接一个刀片中心对正装置,所述刀片中心对正装置包括对正杆、连杆、卷筒和牵引绳,所述对正杆左右对称设置有两根;每根所述对正杆通过两根平行的所述连杆与所述架体铰接连接;所述卷筒左右对称设置有两个,每个所述卷筒固定在所述连杆与所述架体的铰接连接的销轴上,所述销轴与对应的所述连杆固定连接;所述牵引绳设置有两根,每根所述牵引绳的一端与所述卷筒连接,所述牵引绳的另一端穿过所述架体上设置的导向孔后与所述破碎刀的固定部连接,所述固定部为条形,所述固定部可竖直滑动在所述架体底端设置的滑槽内,所述固定部上套置一个压缩弹簧;每根所述对正杆与所述架体之间连接一个拉簧;两根所述对正杆的顶端呈八字形向外延伸;

所述架体的一侧设置有林木传送装置,所述林木传送装置包括铰接连接在所述架体一侧的框架,所述框架上设置一个可沿着所述框架上下滑动的传送板,所述框架上设置有驱动所述传送板往复运动的传送板驱动机构;所述传送板上铰接连接多根档杆,且铰接连接处设置有自然状态下使所述档杆保持倾斜状态的扭簧;所述档杆和所述传送板之间设置有档杆限位机构,所述档杆限位机构包括可滑动在所述档杆上的限位杆和设置在所述传送板上的限位孔;所述限位孔内设置一个滑块;位于所述框架顶端设置有多个与所述档杆对应的顶杆;所述限位杆的底端和所述顶杆的顶端分别设置有倒角;每根所述顶杆可滑动在所述框架上;所述顶杆可将位于所述限位孔内的所述限位杆顶出;所述框架的底端设置多个与所述档杆对应的凸起。

2.如权利要求1所述的林木破碎机,其特征在于:所述传送带的表面密布有摩擦条,所述摩擦条为三棱柱形。

3.如权利要求1所述的林木破碎机,其特征在于:所述压板的底端设置一排固定齿。

4.如权利要求1所述的林木破碎机,其特征在于:所述架体的底端设置有滚轮,所述框架和所述架体之间铰接连接一个框架驱动液压缸。

5.如权利要求1所述的林木破碎机,其特征在于:位于破碎装置前端的所述架体上设置有打包机,且位于打包机的前侧设置一个倾斜的滑道;所述滑道上设置多根转动杆。

6.如权利要求1所述的林木破碎机,其特征在于:所述链锯为电锯。
