专利号: 2020106913038
申请人: 安徽省临泉县智创精机有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

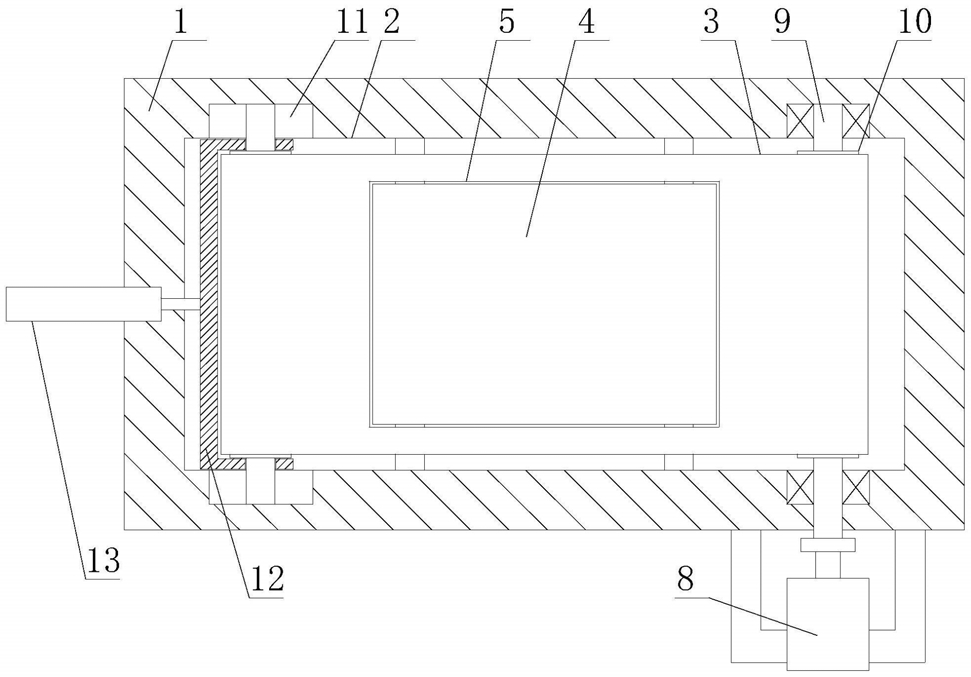

1.一种数控机床按钮防护装置,其特征在于,包括:防护框及设于所述防护框内的矩形槽,所述矩形槽的开口向上;

两个转轴及与所述转轴键连接的转筒,两个所述转轴均位于矩形槽内,且转轴的两端与矩形槽的内侧壁通过轴承连接,两个所述转筒之间组成放置区域;

连接两个转筒的隔离层,所述隔离层设有按钮口;

固定于矩形槽内的显示屏,所述显示屏位于放置区域内;

第一电机,其固定于防护框外部,且第一电机的输出轴与其中一个转轴的一端通过联轴器连接;

在数控机床正常运行时,所述按钮口位于显示屏的下方;在数控机床的参数需要在显示屏上进行调整时,所述第一电机带动隔离层转动,使得按钮口转动至显示屏的正上方;

包括提升机构,所述提升机构位于放置区域内,且与显示屏动力连接,在按钮口转动至显示屏的正上方后,所述提升机构驱动显示屏穿过按钮口;

所述提升机构包括:

对称设置的滑动杆,所述滑动杆的两端与设置在矩形槽侧壁的侧边槽滑动连接;

铰接杆,每个所述滑动杆均对应有至少一个所述的铰接杆,所述铰接杆的一端与对应的滑动杆的侧表面铰接,铰接杆的另一端与显示屏的底部铰接;

第二电机及与所述第二电机侧表面固定连接的第二固定杆,所述第二固定杆的两端固定于矩形槽的侧壁;

一端与第二电机输出轴通过联轴器连接的螺纹杆及两端固定于矩形槽侧壁的第一固定杆,所述螺纹杆穿过滑动杆的杆体,且与滑动杆螺纹连接,在螺纹杆转动时,两个滑动杆相互靠近或相互远离,所述螺纹杆的另一端与第一固定杆通过轴承连接。

2.根据权利要求1所述的一种数控机床按钮防护装置,其特征在于,所述按钮口的长宽分别大于显示屏的长宽。

3.根据权利要求1所述的一种数控机床按钮防护装置,其特征在于,所述按钮口包括防护层,其两端分别连接在隔离层的首尾两端,所述防护层使用透明材料制成。

4.根据权利要求1所述的一种数控机床按钮防护装置,其特征在于,包括:调节槽,所述调节槽设有两个,且设置在矩形槽对称的两个侧壁,另一个转轴的两端与调节槽一一对应,且该转轴的端部与对应的调节槽滑动连接;

设有两个支脚的调节架,所述支脚与转轴靠近转轴端部的位置转动连接;

固定于防护框的气缸,所述气缸的输出轴固定于调节架。
