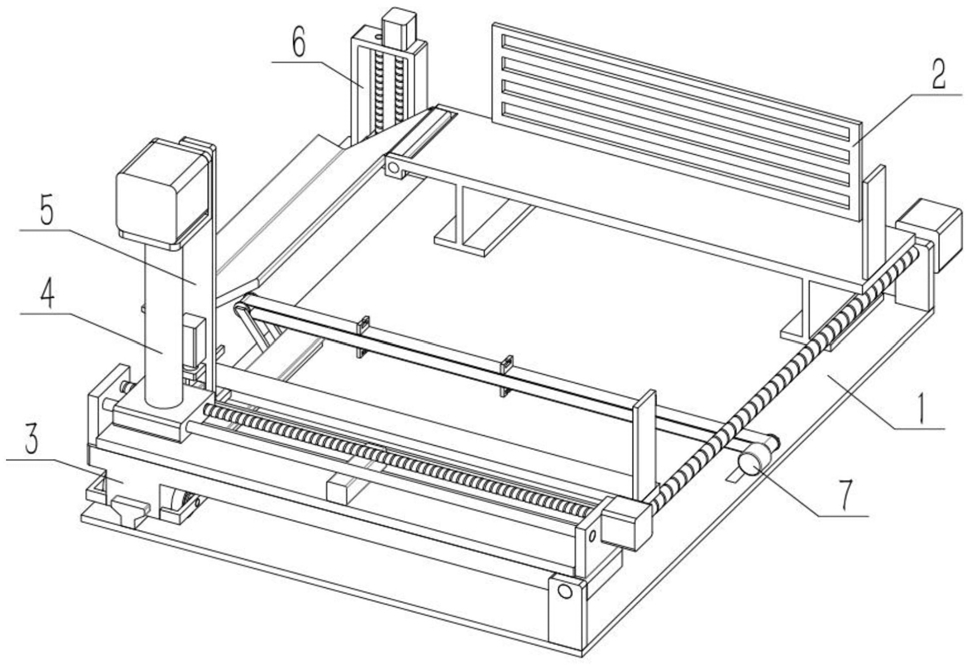

1.一种建材运输用自动捆扎装置,包括支持底座(1)、辅助尾座(2)、移推平台(3)、调撑机构(4)、协助机构(5)、推升机构(6)和送线机构(7),其特征在于:所述支持底座(1)的前侧固接辅助尾座(2),移推平台(3)连接在支持底座(1)的后侧,调撑机构(4)连接在移推平台(3)上,协助机构(5)连接在调撑机构(4)上,推升机构(6)与支持底座(1)固接,推升机构(6)与辅助尾座(2)滑动连接,送线机构(7)固接在支持底座(1)上,送线机构(7)的后端面位于辅助尾座(2)的后端面的前侧。
2.根据权利要求1所述的建材运输用自动捆扎装置,其特征在于:所述支持底座(1)包括底座本体(101)、导轨(102)和丝杠Ⅰ(103),底座本体(101)上端的左侧固接导轨(102),丝杠Ⅰ(103)的两端转动连接在底座本体(101)上端的右侧,丝杠Ⅰ(103)通过电机Ⅰ驱动实现转动。
3.根据权利要求2所述的建材运输用自动捆扎装置,其特征在于:所述辅助尾座(2)包括尾座本体(201)和挡板Ⅰ(202),尾座本体(201)上端的前右两端均固接一个挡板Ⅰ(202),尾座本体(201)固接在底座本体(101)上端的前侧。
4.根据权利要求3所述的建材运输用自动捆扎装置,其特征在于:所述移推平台(3)包括平台本体(301)、配合槽(302)、轮子(303)、上平板(304)、开位口(305)、挡板Ⅱ(306)、电动推杆Ⅰ(307)和调推板(308),平台本体(301)左侧的下端设有配合槽(302),平台本体(301)下侧的左侧转动连接有轮子(303),上平板(304)固接在平台本体(301)的上端,上平板(304)的前端位于平台本体(301)前端的前侧,上平板(304)的前侧设有开位口(305),上平板(304)右端的前侧固接挡板Ⅱ(306),电动推杆Ⅰ(307)固接在上平板(304)上端后端的中部,调推板(308)与电动推杆Ⅰ(307)的活动端固接,平台本体(301)与丝杠Ⅰ(103)螺纹连接,平台本体(301)通过配合槽(302)滑动连接在导轨(102)上。
5.根据权利要求4所述的建材运输用自动捆扎装置,其特征在于:所述调撑机构(4)包括立座(401)、圆钢(402)、丝杠Ⅱ(403)、调撑台(404)、电动推杆Ⅱ(405)和电机基座(406),立座(401)对称设有两个,两个立座(401)分别固接在平台本体(301)上端的左右两端,圆钢(402)的两端分别固接在两个立座(401)上,丝杠Ⅱ(403)的两端分别转动连接在两个立座(401)上,丝杠Ⅱ(403)通过电机Ⅱ驱动实现转动,调撑台(404)滑动连接在圆钢(402)上,调撑台(404)螺纹连接在丝杠Ⅱ(403)上,电动推杆Ⅱ(405)固接在调撑台(404)上,电机基座(406)固接在调撑台(404)上。
6.根据权利要求5所述的建材运输用自动捆扎装置,其特征在于:所述协助机构(5)包括主梁板(501)、滑槽口(502)、电动推杆Ⅲ(503)、架板(504)、杆部Ⅰ(505)和杆部Ⅱ(506),主梁板(501)的下侧设有滑槽口(502),电动推杆Ⅲ(503)固接在主梁板(501)的后端,架板(504)固接在电动推杆Ⅲ(503)的活动端,架板(504)滑动连接在滑槽口(502)内,架板(504)前端的左右两端均固接一个杆部Ⅰ(505),主梁板(501)下端前端的左右两端均固接一个杆部Ⅱ(506),主梁板(501)的上端固接在电机Ⅲ的输出轴上,所述电机Ⅲ固接在电机基座(406)上,电机Ⅲ的输出轴转动连接在电机基座(406)上,杆部Ⅰ(505)和杆部Ⅱ(506)的前端面重合,主梁板(501)、杆部Ⅰ(505)和杆部Ⅱ(506)均位于开位口(305)的正上方。
7.根据权利要求6所述的建材运输用自动捆扎装置,其特征在于:所述辅助尾座(2)还包括导板(203)、槽口架(204)和垫板(205),导板(203)右端的前侧转动连接在尾座本体(201)的左端,槽口架(204)固接在导板(203)下端的前端,垫板(205)固接在导板(203)的左端,垫板(205)与导板(203)的连接处成V状结构。
8.根据权利要求7所述的建材运输用自动捆扎装置,其特征在于:所述推升机构(6)包括外座(601)、丝杠Ⅲ(602)、升推台(603)和升推杆(604),丝杠Ⅲ(602)设有两个,每个丝杠Ⅲ(602)的两端分别转动连接在外座(601)的上下两端,两个丝杠Ⅲ(602)的下端同步传动连接,其中一个丝杠Ⅲ(602)通过电机Ⅳ驱动实现转动,升推台(603)与两个丝杠Ⅲ(602)螺纹连接,升推杆(604)固接在升推台(603)的后端,外座(601)与底座本体(101)固接,升推杆(604)滑动连接在槽口架(204)内。
9.根据权利要求8所述的建材运输用自动捆扎装置,其特征在于:所述送线机构(7)包括机架(701)、辊子(702)和输送带(703),底座本体(101)的左右两侧均固接有机架(701),位于两侧的机架(701)上均转动连接有辊子(702),两个辊子(702)通过输送带(703)同步传动,其中一个辊子(702)通过电机Ⅵ实现转动,输送带(703)位于导板(203)后端面的前侧。
10.根据权利要求9所述的建材运输用自动捆扎装置,其特征在于:所述送线机构(7)还包括橡胶板(704)和凸状槽(705),输送带(703)上固接有橡胶板(704),橡胶板(704)的上端设有凸状槽(705)。
