专利号: 2020106919937
申请人: 杭州盛通科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

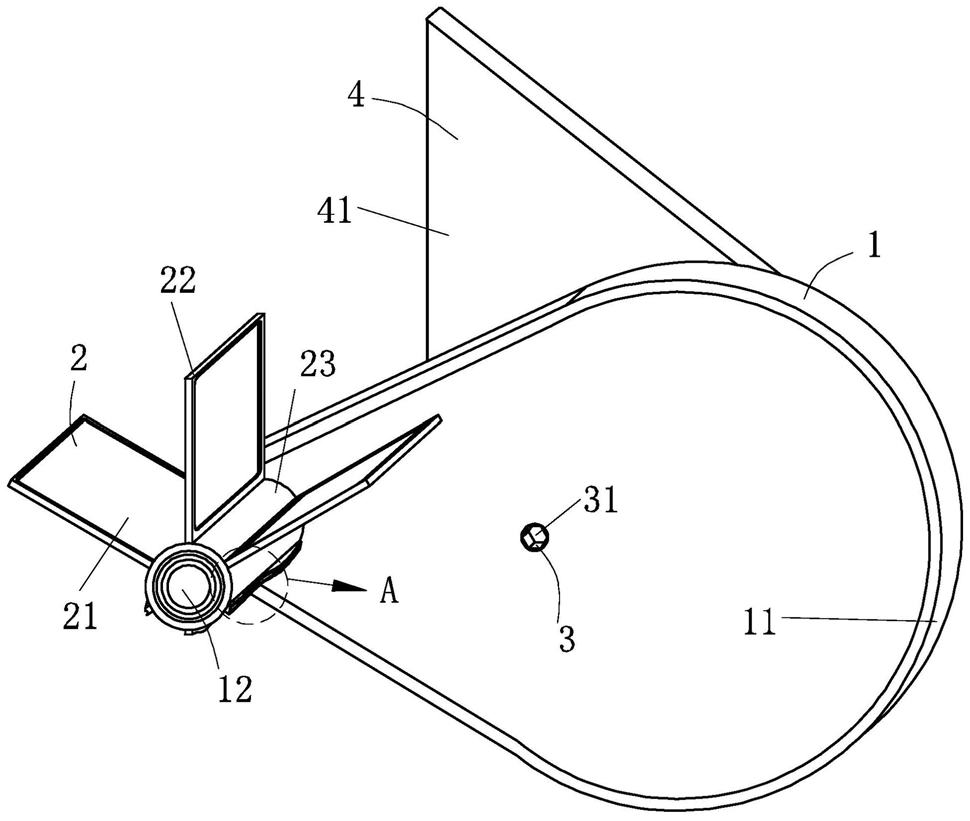

1.一种便于清洗的太阳能储能电池清洗设备,其特征在于:包括支撑结构(1)、驱动结构(2)、角度调节结构(3)、清洗结构(4)、传动结构(5)、收纳盒(6)和增压结构(7);用于连接路灯杆的所述支撑结构(1)上设有通过风力传动的所述驱动结构(2),所述驱动结构(2)与所述支撑结构(1)之间转动连接;所述支撑结构(1)上设有用于传动的所述传动结构(5),所述驱动结构(2)连接于所述传动结构(5);所述支撑结构(1)上设有用于收纳雨水的所述收纳盒(6),所述收纳盒(6)的内部设有用于对雨水进行增压的所述增压结构(7);且所述传动结构(5)连接于所述增压结构(7);所述支撑结构(1)上设有用于清洗的所述清洗结构(4),且所述清洗结构(4)导通于所述增压结构(7);所述清洗结构(4)连接于所述角度调节结构(3),且所述角度调节结构(3)连接于所述支撑结构(1);

所述支撑结构(1)包括支撑套(11)和支撑框(12),所述支撑框(12)上设有转动连接的所述驱动结构(2),所述支撑框(12)上垂直固定有所述支撑套(11),且所述支撑套(11)上设有用于存储雨水的顶端侧壁不封口的所述收纳盒(6);

所述角度调节结构(3)包括调节杆(31)、滑杆(32)、套筒(33)、传动杆(34)、导向轮(35)、固定块(36)和连接杆(37),所述套筒(33)和所述连接杆(37)均垂直固定于所述支撑套(11)的顶面,所述套筒(33)和所述连接杆(37)之间平行,所述固定块(36)与所述连接杆(37)之间转动连接,所述滑杆(32)与所述套筒(33)之间滑动连接,所述滑杆(32)上设有转动连接的所述导向轮(35),所述导向轮(35)与所述传动杆(34)上的凹槽之间滚动连接,所述调节杆(31)与所述支撑套(11)之间转动连接,所述调节杆(31)与所述滑杆(32)之间螺纹连接;

所述清洗结构(4)包括固定框(41)、太阳能电池板本体(42)、水管(43)、导流槽(44)和喷孔(45),所述固定框(41)上垂直设有所述传动杆(34)和所述固定块(36),所述传动杆(34)与所述固定块(36)之间平行设置,所述太阳能电池板本体(42)固定于所述固定框(41),所述固定框(41)朝向所述收纳盒(6)的一端不封口,所述固定框(41)背离所述收纳盒(6)的一端设有所述导流槽(44),所述固定框(41)上设有多个角度不同的与所述导流槽(44)导通的所述喷孔(45),所述水管(43)的端部贯穿于所述固定框(41)且与所述导流槽(44)导通。

2.根据权利要求1所述的一种便于清洗的太阳能储能电池清洗设备,其特征在于:所述增压结构(7)包括传动盘(71)、传动条(72)、活塞(73)和通孔(74),所述活塞(73)与所述收纳盒(6)之间滑动连接,所述活塞(73)的侧壁设有所述通孔(74),所述通孔(74)的长度小于所述活塞(73)的厚度,所述水管(43)的另一端固定于所述收纳盒(6)且与所述活塞(73)与所述收纳盒(6)之间的容纳空腔导通,所述传动条(72)的一端与所述活塞(73)之间转动连接,所述传动条(72)的另外一端与所述传动盘(71)之间转动连接。

3.根据权利要求2所述的一种便于清洗的太阳能储能电池清洗设备,其特征在于:所述传动结构(5)包括传动轴(51)、两个带轮(52)和皮带(53),所述传动轴(51)贯穿于所述支撑套(11)且延伸至所述收纳盒(6)的内部,所述传动盘(71)固定于所述传动轴(51)的一端,所述传动轴(51)的另外一端固定有一个所述带轮(52),所述皮带(53)缠绕于所述带轮(52)。

4.根据权利要求3所述的一种便于清洗的太阳能储能电池清洗设备,其特征在于:所述驱动结构(2)包括观察窗(21)、外框(22)、驱动套(23)、展示板(24)和轴承(25),所述轴承(25)套接于所述支撑框(12),所述驱动套(23)套接于所述轴承(25),另外一个所述带轮(52)套接于所述驱动套(23),所述驱动套(23)与所述支撑套(11)之间转动连接,所述驱动套(23)上的所述带轮(52)的直径远小于所述传动轴(51)上的所述带轮(52)的直径,所述驱动套(23)上圆周阵列设有多个两侧设有容纳槽的所述展示板(24),所述外框(22)与所述展示板(24)之间可拆卸连接,且所述外框(22)的两侧设有所述观察窗(21)。
