专利号: 2020106945221
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

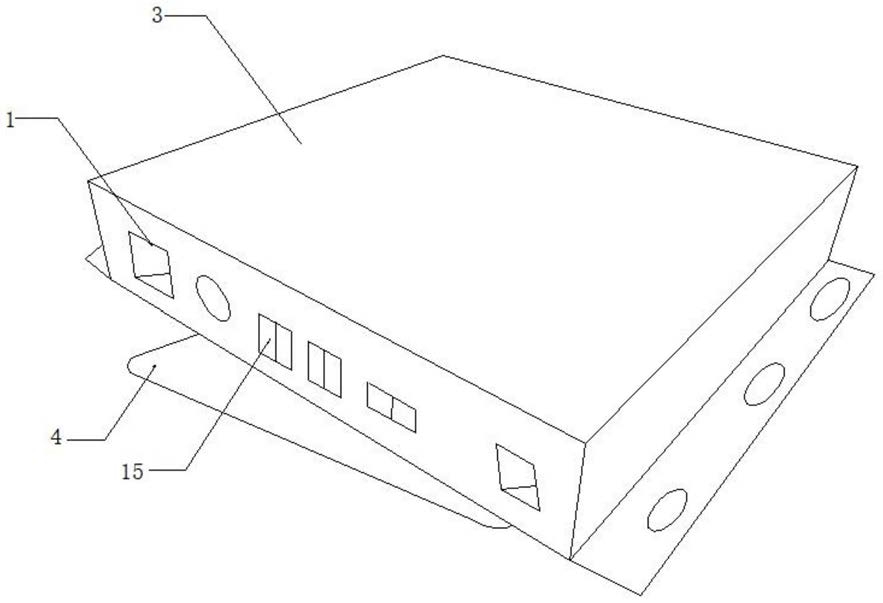

1.一种用于无线局域网络电子通信中的信号处理装置,包括电子通信信号处理器,所述电子通信信号处理器的侧壁均匀安装有若干组接口(1),其特征在于:所述电子通信信号处理器包括底部开设有散热槽(2)的机体(3)和位于散热槽(2)上活动式基板(4),所述散热槽(2)的内壁安装有导流板(5),且所述导流板(5)内安装有分离式散热机构,所述分离式散热机构由温度传感器(6)、控制器(7)、电动推杆(8)组成,所述温度传感器(6)安装于导流板(5)的中部且与控制器(7)相连接,所述控制器(7)与电动推杆(8)电性连接,所述电动推杆(8)分设有四组且均匀安装于导流板(5)内,位于所述电动推杆(8)的导流板上开设有安装口(9),所述电动推杆(8)的底部内置于安装口(9)内且动力输出端与活动式基板(4)相连接,所述活动式基板(4)包括水平设置的基板(10)和安装于基板(10)中部的散热风机(11),所述控制器(7)通过线路与散热风机(11)的电源开关相连接,所述散热风机(11)的外围均匀安装有四组连接杆(12),相邻两组所述连接杆(12)的连接处安装有导向杆(13)且通过导向杆(13)与基板(10)相连接,所述连接杆(12)的中部开设有对接口(14),所述电动推杆(8)的动力输出端位于对接口(14)内且通过螺钉固定连接,所述接口(1)内安装有防尘封板(15),所述防尘封板(15)由两组对称设置的侧板(16)构成,所述侧板(16)的外端与接口(1)的开口处铰连接且连接处安装有扭力弹簧(17),所述侧板(16)的内端为自由端。2.根据权利要求1所述的一种用于无线局域网络电子通信中的信号处理装置,其特征在于:所述散热槽(2)的内侧壁均匀开设有若干组散热孔(18),所述散热孔(18)与机体(3)的内部相连通。3.根据权利要求2所述的一种用于无线局域网络电子通信中的信号处理装置,其特征在于:所述散热槽(2)的开口处呈环形安装有橡胶密封垫(19),所述橡胶密封垫(19)与基板(10)相接触。4.根据权利要求2所述的一种用于无线局域网络电子通信中的信号处理装置,其特征在于:所述导流板(5)的表面均匀开设有若干组导气孔(20),若干组所述导气孔(20)的外围开设有若干组引导腔(21),所述引导腔(21)的内端与机体(3)的内部相连通。5.根据权利要求4所述的一种用于无线局域网络电子通信中的信号处理装置,其特征在于:所述引导腔(21)呈倾斜状开设且内端高度高于外端高度。6.根据权利要求4所述的一种用于无线局域网络电子通信中的信号处理装置,其特征在于:所述导流板(5)的拐角处均匀开设有四组导向口(22),所述导向杆(13)内置于导向口(22)内。7.根据权利要求1所述的一种用于无线局域网络电子通信中的信号处理装置,其特征在于:位于左侧的所述侧板(16)上开设有开口一(23),位于右侧的所述侧板(16)上开设有开口二(24),所述开口一(23)与开口二(24)相契合。8.根据权利要求7所述的一种用于无线局域网络电子通信中的信号处理装置,其特征在于:所述开口一(23)与开口二(24)均采用磁性材料。
