专利号: 2020106947570
申请人: 深圳市鹏城基业混凝土有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

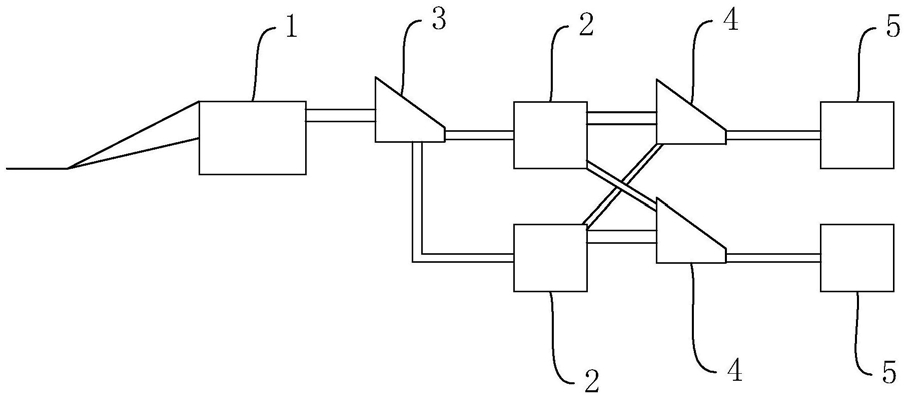

1.一种污染再生骨料处理系统,包括履带式收集车(1)和砂石搓洗机(2),其特征在于,还包括用于筛分沙子以及石头的一级振动分选筛(3)和二级振动分选筛(4),所述履带式收集车(1)的出料口与一级振动分选筛(3)的入料口连接,一级振动分选筛(3)的出料口与砂石搓洗机(2)入料口连接;二级振动分选筛(4)的入料口与砂石搓洗机(2)的出料口连接;所述砂石搓洗机(2)设置有两台,一台砂石搓洗机(2)用于接收一级振动分选筛(3)出料口处导出的沙子,另一台砂石搓洗机(2)用于接收一级振动分选筛(3)出料口处导出的石头。

2.根据权利要求1所述的污染再生骨料处理系统,其特征在于,还包括污物分离装置(5),所述污物分离装置(5)的入料口与所述二级振动分选筛(4)的出料口连接,污物分离装置(5)用于接收二级振动分选筛(4)中分离出来的沙子或石头并分离出沙子或石头表面的污物。

3.根据权利要求2所述的污染再生骨料处理系统,其特征在于,所述污物分离装置(5)包括:清洗池(51)、支架(52)、网状滚筒(53)、第一驱动件(54)以及升降组件(55),清洗池(51)用于盛装对沙子或石头进行清洗的清洗液;支架(52)设置在清洗池(51)的正上方;网状滚筒(53)活动设置在支架(52)上且用于盛装搓洗后的石头或者沙子;第一驱动件(54)竖向滑动设置在支架(52)上且用于驱动网状滚筒(53)绕自身轴线转动;升降组件(55)设置在支架(52)上且用于驱动网状滚筒(53)以及第一驱动件(54)上下运动以使网状滚筒(53)接触清洗池(51)中的清洗液。

4.根据权利要求3所述的污染再生骨料处理系统,其特征在于,所述升降组件(55)包括第二驱动件(551)和连接块(552),第二驱动件(551)固定设置在支架(52)上且用于驱动连接块(552)上下运动;连接块(552)设置在第二驱动件(551)上且用于连接第二驱动件(551)以及网状滚筒(53)。

5.根据权利要求3所述的污染再生骨料处理系统,其特征在于,所述支架(52)上还设置有多个用于对所述网状滚筒(53)中的沙子或石头进行冲洗的喷水件(8)。

6.根据权利要求3所述的污染再生骨料处理系统,其特征在于,网状滚筒(53)内部设置有用于搅拌沙子或者石头的搅拌件(6),搅拌件(6)上设置有用于驱动搅拌件(6)转动的第三驱动件(7)。

7.根据权利要求6所述的污染再生骨料处理系统,其特征在于,搅拌件(6)包括搅拌轴(61)和搅拌杆(62),搅拌轴(61)两端分别与网状滚筒(53)两端转动连接;搅拌杆(62)设置有多根,多根搅拌杆(62)均匀设置在搅拌轴(61)的轴侧表面上,并且搅拌杆(62)的长度方向与搅拌轴(61)的轴线方向垂直。

8.一种污染再生骨料处理方法,基于权利要求1 7中任意一项所述的污染再生骨料处~

理系统,其特征在于,包括:

S1.通过履带式收集车(1)将河道中的砂石混合物捞起,并将之输送至一级振动分选筛(3)中;

S2.一级振动分选筛(3)将砂石混合物筛分成沙子以及石头,并分别将筛分出的沙子以及石头输送到两台砂石搓洗机(2)中;

S3.向盛放有从河道中捞起的沙子的砂石搓洗机(2)中添加干净的石头,向盛放有从河道中捞起的石头的砂石搓洗机(2)中添加干净的沙子;

S4.将两台砂石搓洗机(2)中搓洗完毕的砂石混合物分别输送到两台二级振动分选筛(4)中;

S5.两台二级振动分选筛(4)分别将从河道中捞出的沙子以及石头筛分出来,并分别将之输送至两台污物分离装置(5)中;

S6.两台污物分离装置(5)分别将沙子以及石头表面的污物去除;

S7.将污物分离装置(5)中清洗好的沙子以及石头取出,并将沙子以及石头重新抛回河道中。

9.根据权利要求8所述的污染再生骨料处理方法,其特征在于,步骤S7中应将沙子以及石头截留一部分,以作为干净的沙子以及石头在下一次清理时添加到砂石搓洗机(2)中。

10.根据权利要求8所述的污染再生骨料处理方法,其特征在于,步骤S5中筛分出的、后添加的沙子与河道中捞出的沙子混合,并且一起添加到污物分离装置(5)中;步骤S5中筛分出的、后添加的石头与河道中捞出的石头混合,并且一起添加到污物分离装置(5)中。
