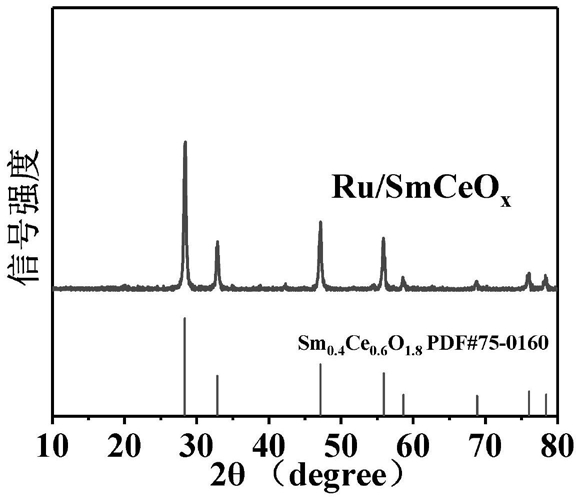

1.一种高分散的Ru/ABOx负载型催化剂，其特征在于以ABOx复合氧化物为载体，金属A和B的化合价不同，Ru金属为活性成分，利用Ru金属与载体固溶体相氧空位之间的相互作用力，通过氧桥键将Ru负载在载体表面氧空位上得到，Ru金属的负载量为0.1-10wt％。2.一种根据权利要求1所述的高分散的Ru/ABOx负载型催化剂的制备方法，其特征在于包括以下步骤：步骤1：将两种不同化合价的金属A和B的金属盐加入水中，搅拌至完全溶解，得到双金属混合溶液a；步骤2：向步骤1得到的双金属混合溶液a中加入络合剂，继续搅拌溶解，得到混合溶液b；步骤3：将步骤2得到的混合溶液b在高温下搅拌反应，反应结束后蒸发得到粘稠液体，再依次经干燥、还原气氛处理、微波加热处理，得到具有单电子型氧空位固溶体相的ABOx复合氧化物粉末；步骤4：将步骤3得到的ABOx复合氧化物粉末重新分散到摩尔浓度为0 .6～64g/L的Ru3(CO)12溶液中室温搅拌3-5h，在50-66℃下蒸干得到固体，干燥后得高分散的Ru/ABOx负载型催化剂，其中Ru的负载量为0.1-10wt％，优选为1-4wt％。3.根据权利要求2所述的高分散的Ru/ABOx负载型催化剂的制备方法，其特征在于步骤1中的金属A与金属B的价态不同，金属A包括La、Sm、Pr、Nd、Eu、Gd、Tb、Dy、Ho、Er、Tm、Yb或Lu中的任意一种，金属B为Ce、Ge或Sn中的任意一种。4.根据权利要求2所述的高分散的Ru/ABOx负载型催化剂的制备方法，其特征在于步骤1中的双金属混合溶液a中，A的原子百分含量为10-90％，B的原子百分含量为10-90％，A和B总原子量为100％。5.根据权利要求2所述的高分散的Ru/ABOx负载型催化剂的制备方法，其特征在于步骤1中，金属A与B的前驱体分别独立为氯盐、硝酸盐、碳酸盐或硫酸盐。6.根据权利要求1所述的高分散的Ru/ABOx负载型催化剂的制备方法，其特征在于步骤2中的络合剂为一水合柠檬酸、草酸、乙醇酸或苹果酸中的一种或多种，络合剂的羧基与双金属混合溶液a的双金属的总量的摩尔比为1:1-1:5，优选为1:2。7.根据权利要求1所述的高分散的Ru/ABOx负载型催化剂的制备方法，其特征在于步骤3中双金属溶液a与络合剂发生反应的温度为50-100℃，搅拌反应时间为2-12h。8.根据权利要求1所述的高分散的Ru/ABOx负载型催化剂的制备方法，其特征在于步骤3中还原气氛为H2与惰性气体的混合气，H2与惰性气体的体积比为1:3-3:1，惰性气体为N2、Ar、He中的一种或多种，ABOx还原气氛处理的温度高于固溶体形成温度，优选为400-800℃，还原气氛处理时间4-6h，优选为5h，微波加热处理为高火下处理0.5-2分钟。9.根据权利要求1所述的高分散的Ru/ABOx负载型催化剂的制备方法，其特征在于步骤4中Ru3(CO)12溶液的溶剂为四氢呋喃、乙醇、乙醚或正己烷中的一种。10.一种根据权利要求1所述的高分散的Ru/ABOx负载型催化剂在NH3分解反应中的应用。
