专利号: 202010698633X
申请人: 许昌学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

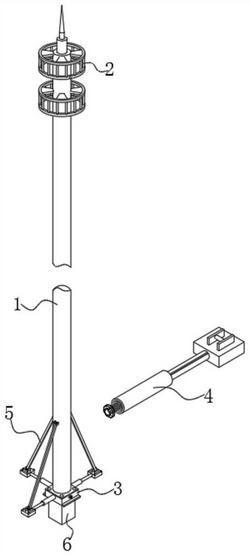

1.一种电子信息用多功能防震通信塔,其包括塔架(1)、天线安装架(2)以及稳固基座(6),其中,所述塔架(1)的顶部设置有所述天线安装架(2),用于安装通信天线,所述塔架(1)的底部设置有所述稳固基座(6),所述稳固基座(6)固定嵌入地表以下;

其特征在于:所述塔架(1)的底部外圆周阵列有多个可伸缩的调节臂组件(4),所述调节臂组件(4)的一端采用连接台(8)连接有稳固绳(5),所述稳固绳(5)的另一端滑动穿过塔架(1)连接至抗风锚杆(7)上;

所述抗风锚杆(7)设置于塔架(1)中,且穿过所述稳固基座(6)锚固于地基深处;

在防风抗震时,驱动所述调节臂组件(4),使得稳固绳(5)向外拉伸绷直,从而使得所述抗风锚杆(7)能够对塔架(1)施加向下的作用力,减少塔架(1)的震荡晃动;

所述塔架(1)的底部外圆周阵列有四组可伸缩的调节臂组件(4);

所述调节臂组件(4)由驱动组件(3)进行统一驱动;

所述驱动组件(3)包括安装仓(31)、锥齿轮一(32)、轴套(33)以及随动齿轮(34),其中,所述安装仓(31)固定套设在塔架(1)的外部,所述轴套(33)转动设置在塔架(1)的外圆周,所述轴套(33)上同轴固定有锥齿轮二和随动齿轮(34),所述随动齿轮(34)与固定在电机组(35)输出端的主动齿轮相啮合;

所述电机组(35)固定在安装仓(31)的下方,所述电机组(35)的输出端伸出安装仓(31)中,且与其转动相连;

所述锥齿轮二和与其相垂直设置的锥齿轮一(32)相啮合,所述锥齿轮一(32)固定在调节臂组件(4)的驱动端,从而通过锥齿轮一(32)的转动,驱动调节臂组件(4)。

2.根据权利要求1所述一种电子信息用多功能防震通信塔,其特征在于:所述调节臂组件(4)包括固定臂(41)、螺纹杆(43)、滑槽(44)以及伸缩拉紧臂(45),其中,所述螺纹杆(43)的一端同轴固定有锥齿轮一(32),其另一端螺纹连接于伸缩拉紧臂(45)的螺纹腔中,所述伸缩拉紧臂(45)的一端外圆周上采用多组滑块滑动设置在固定臂(41)内壁上开设的多组滑槽(44)中,所述伸缩拉紧臂(45)的另一端固定有连接台(8),所述固定臂(41)水平固定嵌入在安装仓(31)中,所述固定臂(41)与螺纹杆(43)之间还设置有稳固座(42),所述稳固座(42)固定于固定臂(41)的内壁中,且与螺纹杆(43)滑动相连。

3.根据权利要求1所述一种电子信息用多功能防震通信塔,其特征在于:所述稳固基座(6)为空腔结构,其空腔中注入有增重混凝土,且所述稳固基座(6)的中部固定贯穿设置有导向套(62),用于使得抗风锚杆(7)穿过其中;

所述导向套(62)沿着其轴向向外延伸且伸出所述稳固基座(6)。

4.根据权利要求1所述一种电子信息用多功能防震通信塔,其特征在于:所述塔架(1)的底部同轴固定有设置在稳固基座(6)与驱动组件(3)之间的底座(63),所述底座(63)上布设有多个连接孔,用于使得固定锚杆(64)穿过连接孔,且锚固于地基中,所述底座(63)通过多组螺母,将其锁紧固定在固定锚杆(64)上。

5.根据权利要求1所述一种电子信息用多功能防震通信塔,其特征在于:每根所述稳固绳(5)远离连接台(8)的一端均依次穿过稳固套(9)、塔架(1)的预留孔,且经过导向轮(11)的导向,最后与抗风锚杆(7)相连接;

所述稳固套(9)固定套设在塔架(1)的外部,所述稳固套(9)上固定嵌入有与塔架(1)的预留孔相对应得耐磨套(10),所述耐磨套(10)的水平中轴线与预留孔的水平中轴线上下平行交错;

四组所述导向轮(11)对应转动设置塔架(1)的内壁上且位于预留孔的下方。

6.根据权利要求1所述一种电子信息用多功能防震通信塔,其特征在于:所述天线安装架(2)采用微量缓冲组件可相对转动的设置在塔架(1)上;

所述微量缓冲组件包括连接座(12)、限位杆(15)以及限位环(18),其中,所述连接座(12)可相对转动的设置在塔架(1)上,所述连接座(12)的外部固定有天线安装架(2),所述连接座(12)的中部开设有通道一;

所述连接座(12)的下方设置有固定在塔架(1)内壁上的稳固台(16),所述稳固台(16)的中部开设有与通道一相对应的通道二(17);

所述稳固台(16)上还圆周阵列开设有多个位于通道二(17)外部的限位弧形槽(19);

所述连接座(12)的底部固定有多个穿过限位弧形槽(19)的限位杆(15),多个所述限位杆(15)共同连接有一限位环(18)。

7.根据权利要求6所述一种电子信息用多功能防震通信塔,其特征在于:所述连接座(12)位于塔架(1)的外部部分设有环形钩状的限位外爪(13),所述连接座(12)位于塔架(1)的内部部分设有环形钩状的限位内爪(14),所述限位外爪(13)与限位内爪(14)向下延伸的长度不同,所述塔架(1)的内外壁上分别开设有与限位内爪(14)和限位外爪(13)相对应的限位环槽。

8.根据权利要求6所述一种电子信息用多功能防震通信塔,其特征在于:所述限位弧形槽(19)中内嵌有对称设置的两个缓冲囊(20),两个所述缓冲囊(20)之间构成的通孔能够使得限位杆(15)穿过其中,所述缓冲囊(20)中填充有缓冲棉、空气以及缓冲橡胶(21)。
