专利号: 2020106995076
申请人: 黄嘉亿
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

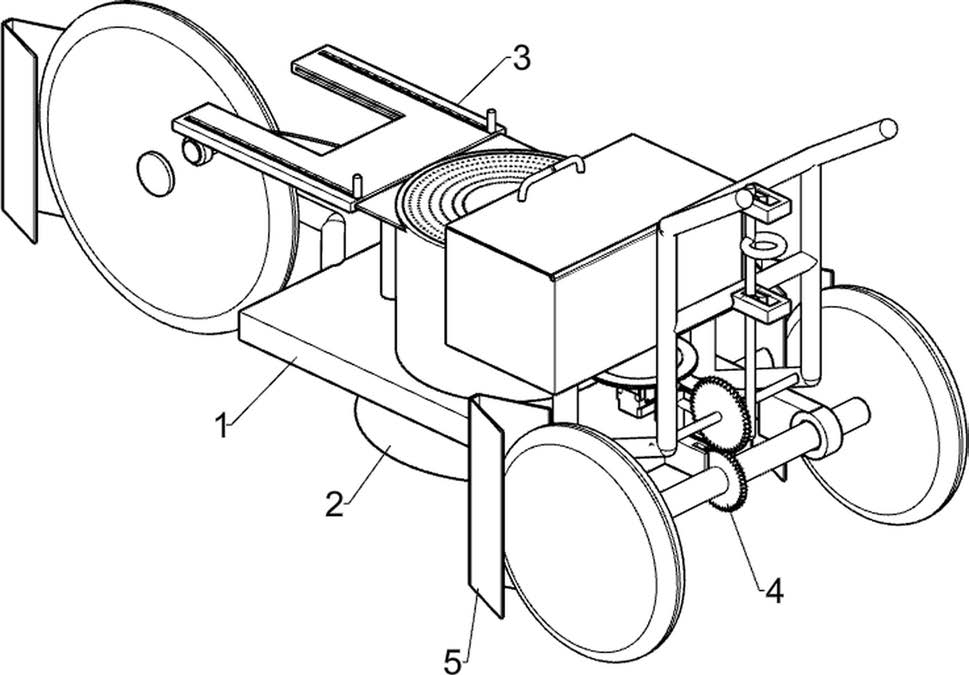

1.一种蒲公英种子收集装置,其特征是,包括有:支撑台(1)和吸取机构(2),支撑台(1)连接有吸取机构(2);

收集机构(3),支撑台(1)顶部连接有收集机构(3),收集机构(3)与吸取机构(2)连接。

2.根据权利要求1所述的一种蒲公英种子收集装置,其特征是,吸取机构(2)包括有:吸取筒(24),支撑台(1)中间连接有吸取筒(24),吸取筒(24)与收集机构(3)连接;

透气盖(26),吸取筒(24)顶部设有透气盖(26);

第一支撑轴(27),吸取筒(24)内连接有第一支撑轴(27);

扇叶(25),第一支撑轴(27)转动式连接有用于吸引种子的扇叶(25);

保护斗(29),第一支撑轴(27)顶部靠近扇叶(25)上连接有保护斗(29);

电机(21),支撑台(1)顶部右侧连接有电机(21);

滑轮组(22),电机(21)输出轴上与扇叶(25)顶部之间连接有滑轮组(22),吸取筒(24)朝向电机(21)一侧开有通过槽(23),滑轮组(22)穿过通过槽(23)和保护斗(29);

保护框(28),保护斗(29)朝向电机(21)一侧设有保护框(28),保护框(28)位于滑轮组(22)外侧。

3.根据权利要求2所述的一种蒲公英种子收集装置,其特征是,收集机构(3)包括有:支撑柱(33),支撑台(1)顶部远离电机(21)一侧设有支撑柱(33);

导向框(34),支撑柱(33)顶部连接有导向框(34);

推板(38),吸取筒(24)上部开有进口槽(314),导向框(34)内与进口槽(314)之间滑动式连接有用于推动种子的推板(38);

第一导向杆(37),导向框(34)顶部两侧均开有第一导向槽(35),第一导向槽(35)内均滑动式连接有第一导向杆(37),第一导向杆(37)底部均与推板(38)顶部连接;

第一弹簧(36),第一导向杆(37)两侧均与第一导向槽(35)内壁之间连接有第一弹簧(36),第一弹簧(36)均位于第一导向槽(35)内;

第二支撑轴(32),支撑台(1)靠近支撑柱(33)一侧连接有第二支撑轴(32),第二支撑轴(32)位于支撑柱(33)侧部;

前轮(31),第二支撑轴(32)转动式连接有用于移动的前轮(31);

收集框(39),支撑台(1)顶部靠近电机(21)一侧连接有用于收集种子的收集框(39),收集框(39)与吸取筒(24)连接;

盖子(310),收集框(39)顶部转动式连接有盖子(310);

手把(311),盖子(310)顶部连接有手把(311);

转轴(312),前轮(31)上转动式连接有转轴(312);

拉线(313),推板(38)与转轴(312)之间连接有拉线(313);

出口框(315),吸取筒(24)右侧的进口槽(314)处连接有出口框(315),出口框(315)位于收集框(39)内侧。

4.根据权利要求3所述的一种蒲公英种子收集装置,其特征是,还包括有停驻机构(4),停驻机构(4)包括有:手拉杆(41),支撑台(1)顶部靠近电机(21)一侧连接有手拉杆(41);

后车轮(42),支撑台(1)靠近手拉杆(41)两侧之间转动式连接有用于移动的后车轮(42);

第三支撑轴(45),支撑台(1)靠近电机(21)一侧连接有第三支撑轴(45);

伸缩杆(410),支撑台(1)靠近第三支撑轴(45)一侧转动式连接有伸缩杆(410);

第二传动杆(44),伸缩杆(410)内滑动式连接有第二传动杆(44),第二传动杆(44)穿过第三支撑轴(45);

第一锥齿轮组(43),第二传动杆(44)靠近电机(21)一侧上与电机(21)输出轴之间连接有第一锥齿轮组(43);

推盘(46),第二传动杆(44)上设有推盘(46),推盘(46)位于第三支撑轴(45)侧部,支撑台(1)靠近第三支撑轴(45)一侧开有第二导向槽(49),第二导向槽(49)位于第三支撑轴(45)侧部;

第二导向杆(48),第二导向槽(49)内滑动式连接有第二导向杆(48);

推块(47),第二导向杆(48)上连接有推块(47),推块(47)与推盘(46)挤压配合;

第三弹簧(421),第二传动杆(44)与伸缩杆(410)内之间连接有第三弹簧(421),第三弹簧(421)套在第二传动杆(44)外侧;

滚动杆(413),手拉杆(41)下部两侧之间转动式连接有滚动杆(413);

第二锥齿轮组(411),滚动杆(413)与伸缩杆(410)之间连接有第二锥齿轮组(411);

大齿轮(412),滚动杆(413)侧部连接有大齿轮(412);

小齿轮(414),后车轮(42)上连接有小齿轮(414),小齿轮(414)与大齿轮(412)啮合;

调节框(416),手拉杆(41)两侧均连接有调节框(416);

推杆(415),调节框(416)之间滑动式连接有推杆(415),推杆(415)与第二导向杆(48)连接;

第二弹簧(420),调节框(416)内两侧均开有内容槽(419),内容槽(419)内壁均连接有第二弹簧(420);

挤压块(417),第二弹簧(420)末端均连接有用于卡住位置的挤压块(417);

手环(418),推杆(415)上部连接有手环(418)。

5.根据权利要求4所述的一种蒲公英种子收集装置,其特征是,还包括有:挡板(5),支撑台(1)两侧和第二支撑轴(32)端部均连接有用于档杂草的挡板(5),挡板(5)分别位于前轮(31)和后车轮(42)的左侧。
