专利号: 2020107000525
申请人: 义乌市一平汽车贸易有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

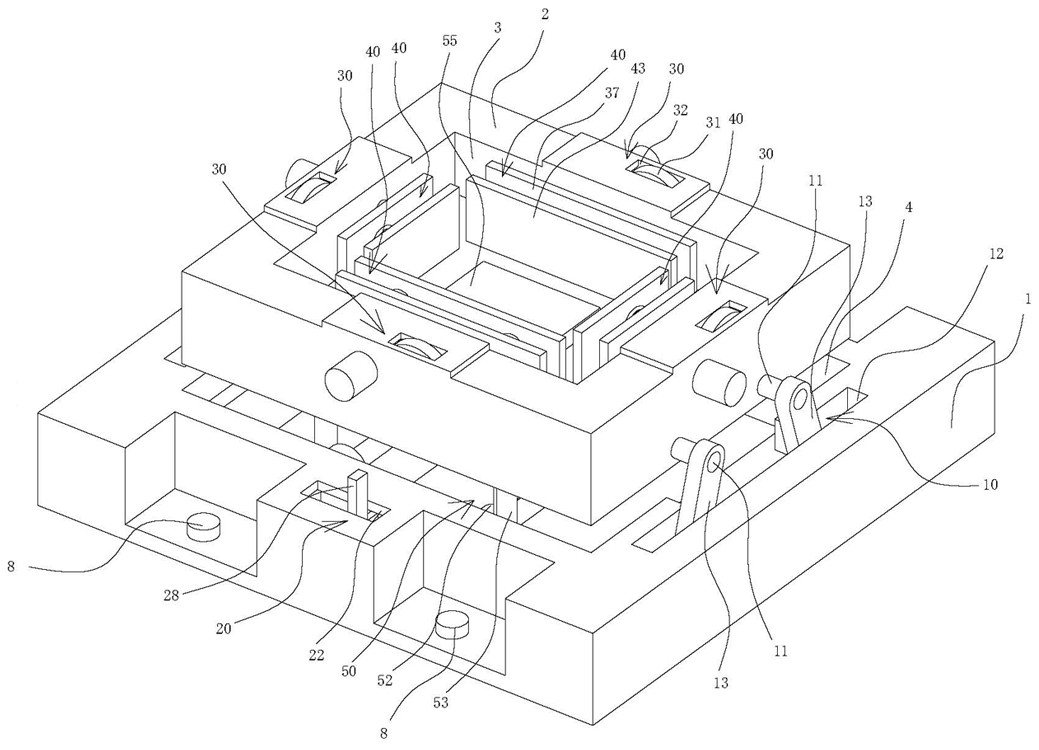

1.一种新能源汽车放电装置,包括底座(1),所述底座(1)一侧设有放置新能源汽车电源的固定架(2),其特征在于:所述底座(1)设有第一内腔(4),所述固定架(2)内设有第二内腔(3),所述底座(1)两端各设有升降机构(10),所述升降机构(10)另一端与所述固定架(2)两端相连,所述升降机构(10)一侧设有控制升降机构(10)的控制机构(20),所述固定架(2)上设有若干均匀分布的调节机构(30),所述调节机构(30)一端设有缓冲机构(40),所述缓冲机构(40)设于所述第二内腔(3)内,所述第一内腔(4)内设有辅助新能源汽车电源拆卸的辅助机构(50);

所述辅助机构(50)包括方块(55),所述第二内腔(3)一端设有开口(6),所述方块(55)设于所述开口(6)内,当所述固定架(2)上升时,所述方块(55)设于所述第二内腔(3)内,当所述固定架(2)下降时,所述方块(55)设于所述开口(6)一侧,所述第一内腔(4)一端设有若干均匀分布的旋转轴(51),所述旋转轴(51)中间设有凸轮(54),所述凸轮(54)外端与所述方块(55)一端贴合,所述旋转轴(51)上两端设有若干均匀分布的带轮(52),所述带轮(52)外端绕设有弹力带(53),所述弹力带(53)另一端设于所述固定架(2)一端。

2.根据权利要求1所述的一种新能源汽车放电装置,其特征在于:所述升降机构(10)包括第一空腔(12),所述第一空腔(12)设于所述底座(1)两侧,所述固定架(2)两侧各设有若干均匀分布的支杆(11),所述支杆(11)一端设有连杆(13),所述连杆(13)与所述支杆(11)可转动连接,所述连杆(13)另一端设于所述第一空腔(12)内并设有滑杆(14),所述滑杆(14)通过销(15)与所述连杆(13)可转动连接,所述滑杆(14)另一端设有磁铁(16),所述第一空腔(12)两端设有螺线管(17),当所述固定架(2)下降时,所述磁铁(16)设于所述螺线管(17)内,当所述固定架(2)上升时,所述磁铁(16)设于所述螺线管(17)一侧。

3.根据权利要求2所述的一种新能源汽车放电装置,其特征在于:所述控制机构(20)包括支架(21),所述底座(1)一端设有第二空腔(22),所述支架(21)设于所述第二空腔(22)内,所述支架(21)之间设有圆筒(23),所述圆筒(23)外端设有线圈(24),所述圆筒(23)一侧设有金属杆(25),所述金属杆(25)上设有可在所述金属杆(25)上滑动的圆环(26),所述圆环(26)两端设有滑片(27),所述滑片(27)另一端设于所述线圈(24)外端,所述圆环(26)一端设有拨杆(28),所述拨杆(28)另一端延伸至所述第二空腔(22)外,所述线圈(24)与所述螺线管(17)相连。

4.根据权利要求1所述的一种新能源汽车放电装置,其特征在于:所述调节机构(30)包括旋钮(31),所述固定架(2)上设有若干均匀分布的第三空腔(32),所述旋钮(31)设于所述第三空腔(32)内,所述旋钮(31)与所述固定架(2)可转动连接,所述旋钮(31)一端设有第一齿轮(33),所述第一齿轮(33)一侧设有与所述第一齿轮(33)啮合的第二齿轮(34),所述第二齿轮(34)内连接有螺纹杆(35),所述第二齿轮(34)与所述螺纹杆(35)螺纹旋合,所述螺纹杆(35)与所述固定架(2)可转动连接,所述第二齿轮(34)与所述第三空腔(32)内壁之间设有垫片(36),所述螺纹杆(35)另一端延伸至所述第二内腔(3)内并设有挡板(37)。

5.根据权利要求4所述的一种新能源汽车放电装置,其特征在于:所述缓冲机构(40)包括支柱(41),所述支柱(41)设于所述挡板(37)另一端,所述支柱(41)外端设有弹簧(42),所述弹簧(42)一端设于所述挡板(37)另一端,所述弹簧(42)另一端设有缓冲板(43)。

6.根据权利要求1所述的一种新能源汽车放电装置,其特征在于:所述底座(1)两侧设有若干均匀分布的螺纹孔(7),所述螺纹孔(7)内设有螺栓(8),所述底座(1)通过螺栓(8)与汽车相连。
