专利号: 2020107035933
申请人: 哈尔滨学院
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

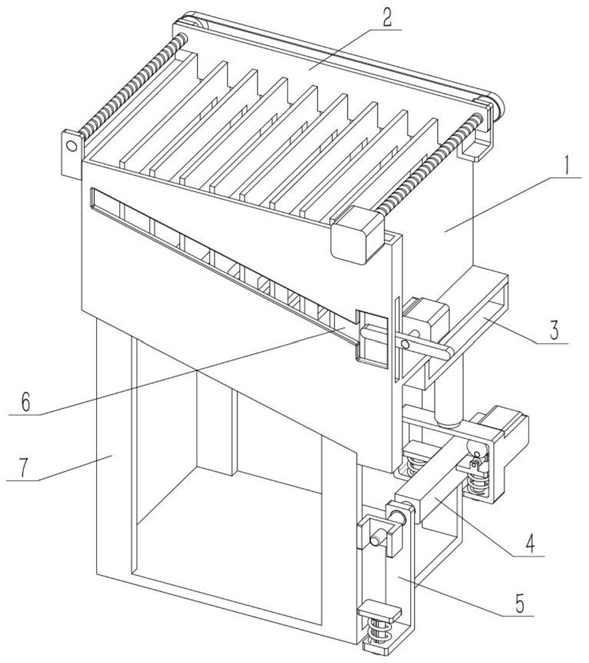

1.一种建筑机械开槽设备,包括储备箱(1)、输送仓(104)、倾斜底(107)和出口(108),其特征在于:储备箱(1)的后端一体连接有输送仓(104),输送仓(104)的下端设有倾斜底(107),倾斜底(107)左高右低,倾斜底(107)的最高位置与储备箱(1)内端的底面重合,出口(108)设置在倾斜底(107)的右侧,输送仓(104)内设有加固板。

2.根据权利要求1所述的建筑机械开槽设备,其特征在于:该建筑机械开槽设备还包括丝杠(101)、带轮(102)、传动带(103)、电机Ⅰ(109)、分隔板(112)、推送板(2)和位槽(201),储备箱(1)上端的左右两侧均转动连接一个丝杠(101),两个丝杠(101)的前端均固接一个带轮(102),两个带轮(102)通过传动带(103)传动连接,电机Ⅰ(109)的输出轴与其中一个丝杠(101)固接,电机Ⅰ(109)固接在输送仓(104)上,分隔板(112)由左至右设有多个,多个分隔板(112)均固接在储备箱(1)的内部,每个分隔板(112)的左右两侧均设有容腔,每个所述容腔的大小相同,所述容腔的宽度与所述加固板的宽度相同,输送仓(104)内部前后距离的厚度与所述加固板的厚度相同,推送板(2)的左右两端分别螺纹连接在两个丝杠(101)上,推送板(2)的下端设有多个位槽(201),多个分隔板(112)的上端分别位于多个位槽(201)内。

3.根据权利要求2所述的建筑机械开槽设备,其特征在于:该建筑机械开槽设备还包括侧开口(106)、电机Ⅱ(110)和拨杆(111),侧开口(106)设置在输送仓(104)的右端,电机Ⅱ(110)固接在储备箱(1)上,电机Ⅱ(110)的输出轴与拨杆(111)的中部固接,拨杆(111)的一端位于出口(108)的正上,拨杆(111)的一端位于侧开口(106)内。

4.根据权利要求3所述的建筑机械开槽设备,其特征在于:该建筑机械开槽设备还包括机架(3)、电动推杆Ⅰ(301)、机架Ⅱ(302)、机架Ⅲ(4)、电动推杆Ⅱ(406)、卡座(407)、卡杆(408)、套架(5)、凸部(501)、顶杆Ⅱ(502)、条槽(503)、承托部(504)、限位部Ⅱ(505)、压缩弹簧Ⅱ(506)、插板(6)、配合孔(601)和斜底(602),机架(3)固接在储备箱(1)右端的下侧,电动推杆Ⅰ(301)固接在机架(3)的下端,机架Ⅱ(302)固接在电动推杆Ⅰ(301)的下端;

机架Ⅲ(4)安装在机架Ⅱ(302)上,电动推杆Ⅱ(406)固接在机架Ⅲ(4)内,卡座(407)固接在电动推杆Ⅱ(406)的后端,卡座(407)后端的中部固接卡杆(408);

套架(5)的上侧固接在电动推杆Ⅱ(406)上,电动推杆Ⅱ(406)的活动端穿过套架(5),套架(5)下端的后侧设有一体连接的凸部(501),顶杆Ⅱ(502)上设有条槽(503),顶杆Ⅱ(502)滑动连接在套架(5)下端的后侧,凸部(501)滑动连接在条槽(503)内,承托部(504)和限位部Ⅱ(505)分别固接在顶杆Ⅱ(502)的上下两端,限位部Ⅱ(505)的上端与套架(5)的下端接触,压缩弹簧Ⅱ(506)套在顶杆Ⅱ(502)上,压缩弹簧Ⅱ(506)的上下两端分别与承托部(504)和套架(5)接触,承托部(504)位于出口(108)的正下方;

所述加固板包括插板(6)、配合孔(601)和斜底(602),插板(6)的中部设有配合孔(601),插板(6)的下端为左高右低的斜底(602),斜底(602)与的倾斜底(107)的上端面贴合。

5.根据权利要求4所述的建筑机械开槽设备,其特征在于:该建筑机械开槽设备还包括电机Ⅲ(303)、偏心轮(304)、横板(401)、顶杆Ⅰ(403)、限位部Ⅰ(404)和压缩弹簧Ⅰ(405),电机Ⅲ(303)固接在机架Ⅱ(302)上,偏心轮(304)固接在电机Ⅲ(303)的输出轴上,机架Ⅲ(4)上端的左右两端均固接一个横板(401),两个横板(401)的下端均固接一个顶杆Ⅰ(403),两个顶杆Ⅰ(403)的下端均固接一个限位部Ⅰ(404),两个顶杆Ⅰ(403)分别滑动连接在机架Ⅱ(302)下端的左右两侧,两个限位部Ⅰ(404)的上端均与机架Ⅱ(302)的下端接触,两个顶杆Ⅰ(403)上均套有压缩弹簧Ⅰ(405),压缩弹簧Ⅰ(405)的上下两端分别与横板(401)和机架Ⅱ(302)接触,偏心轮(304)与横板(401)的上端接触。

6.根据权利要求5所述的建筑机械开槽设备,其特征在于:该建筑机械开槽设备还包括调查口(105),所述调查口(105)设置在输送仓(104)的后端。

7.根据权利要求6所述的建筑机械开槽设备,其特征在于:该建筑机械开槽设备还包括安装架(7),安装架(7)固接在储备箱(1)的下端。

8.根据权利要求7所述的建筑机械开槽设备,其特征在于:该建筑机械开槽设备还包括履带底盘,所述履带底盘安装在安装架(7)的下端。

9.根据权利要求8所述的建筑机械开槽设备,其特征在于:所述倾斜底(107)的上端面做抛光处理。

10.根据权利要求9所述的建筑机械开槽设备,其特征在于:该建筑机械开槽设备还包括圆柱滚子(402),横板(401)的上端转动连接圆柱滚子(402),圆柱滚子(402)与偏心轮(304)接触。
