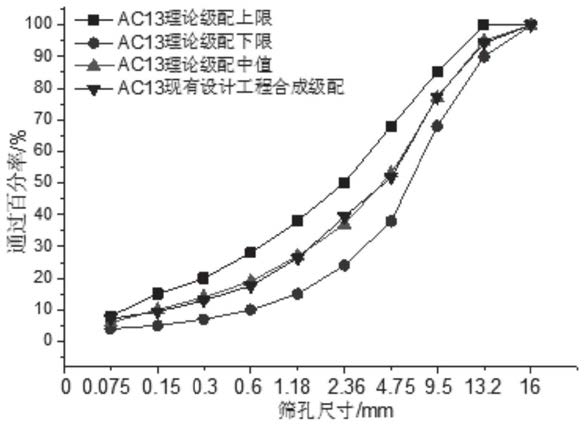

1.一种基于沥青结合料性能量化新-旧沥青界面融合程度的方法，其特征在于，包括如下步骤：对回收的废旧沥青路面材料RAP进行预处理，确定RAP掺配比例和合成级配，并计算该合成级配下的最佳沥青用量；

筛选出粒径范围小于设定值t的RAP，对所述RAP进行萃取分别得到旧沥青含量和旧集料级配；

基于所述合成级配分别得出RAP和新集料混合料用量；所述RAP的粒径范围小于设定值t，所述新集料混合料的粒径范围大于设定值t；

基于上述得到的RAP用量、新集料混合料用量，以及最佳沥青用量，在设定试验条件下制备再生沥青混合料；

对所述再生沥青混合料进行搓揉、筛分、称重和萃取试验，分别测试粒径范围小于设定值以及粒径范围大于设定值的萃取沥青复数剪切模量 和 同时，确定新添沥青复数剪切模量基于上述得到的复数剪切模量 和 得到再生沥青混合料内新-旧沥

青界面融合程度。

2.如权利要求1所述的一种基于沥青结合料性能量化新-旧沥青界面融合程度的方法，其特征在于，将预处理后的RAP烘干，通过设定尺寸料筛进一步选取粒径范围小于设定值t的RAP材料；

或者，

所述设定值t在2.36mm～9.5mm之间选取。

3.如权利要求1所述的一种基于沥青结合料性能量化新-旧沥青界面融合程度的方法，其特征在于，基于上述得到的RAP用量、新集料混合料用量，以及最佳沥青用量，在设定试验条件下制备再生沥青混合料，具体过程包括：分别称取确定的RAP和各档新集料的用量，以及最佳沥青用量，分为两批相继倒入拌锅中；

第一批材料加入拌锅内拌和的方式为：RAP与新集料混合料拌和设定时间；

第二批材料加入拌锅内拌和的方式为：RAP与新集料混合料拌和设定时间后，加入新沥青继续拌和设定时间。

4.如权利要求3所述的一种基于沥青结合料性能量化新-旧沥青界面融合程度的方法，其特征在于，对于第一批材料，拌和设定时间后，将制备得到的材料倒入钢制平盘中，搓揉、筛分，对于筛分出来的粒径大于设定值t的材料进行称重；

对于第二批材料，加入新沥青继续拌和设定时间后，将制备得到的材料倒入钢制平盘中，搓揉、筛分，分别对粒径大于设定值t的材料和粒径小于设定值t的材料进行萃取试验，分别测试各萃取沥青复数剪切模量。

5.如权利要求4所述的一种基于沥青结合料性能量化新-旧沥青界面融合程度的方法，其特征在于，待再生沥青混合料的温度降至设定温度值后，再对所述再生沥青混合料进行搓揉、筛分；所述温度值范围为：50～70℃。

6.如权利要求1所述的一种基于沥青结合料性能量化新-旧沥青界面融合程度的方法，其特征在于，所述确定新添沥青复数剪切模量 的方法具体为：按照比表面积公式，计算在新-旧沥青界面融合程度为0％的条件下，新集料混合料表面裹附的新沥青数量，确定新添沥青复数剪切模量为或者，

按照比表面积公式，计算在新-旧沥青界面融合程度为0％的条件下，新集料混合料表面裹附的新沥青和再生剂的数量，按照该数量比例进行人工复配，测试该复配材料的复数剪切模量为

7.如权利要求1所述的一种基于沥青结合料性能量化新-旧沥青界面融合程度的方法，其特征在于，对所述再生沥青混合料进行搓揉、筛分、称重和萃取试验之后，还包括：分别测试粒径范围大于设定值t的再生沥青混合料重量，基于得到的RAP用量、新集料混合料用量以及上述的再生沥青混合料重量，得到RAP旧沥青转移比例T。

8.如权利要求7所述的一种基于沥青结合料性能量化新-旧沥青界面融合程度的方法，其特征在于，所述RAP旧沥青转移比例T具体为：其中，m1、m2分别为基于合成级配得出的RAP和新集料混合料的用量，m3为粒径范围大于设定值t的再生沥青混合料重量，p为对RAP进行萃取得到的旧沥青含量。

9.如权利要求1所述的一种基于沥青结合料性能量化新-旧沥青界面融合程度的方法，其特征在于，基于上述复数剪切模量 和 计算再生沥青混合料内新-旧沥青界面融合程度DOB，具体为：

10.如权利要求1所述的一种基于沥青结合料性能量化新-旧沥青界面融合程度的方法，其特征在于，所述新沥青可为单纯的新添加的沥青或者新沥青、再生剂二者混溶后的复配材料。
