1.一种大比表面积氮掺杂TiO锂硫电池正极载体的制备方法，其特征在于该方法由下述步骤组成：(1)制备PDA@TiO2纳米球

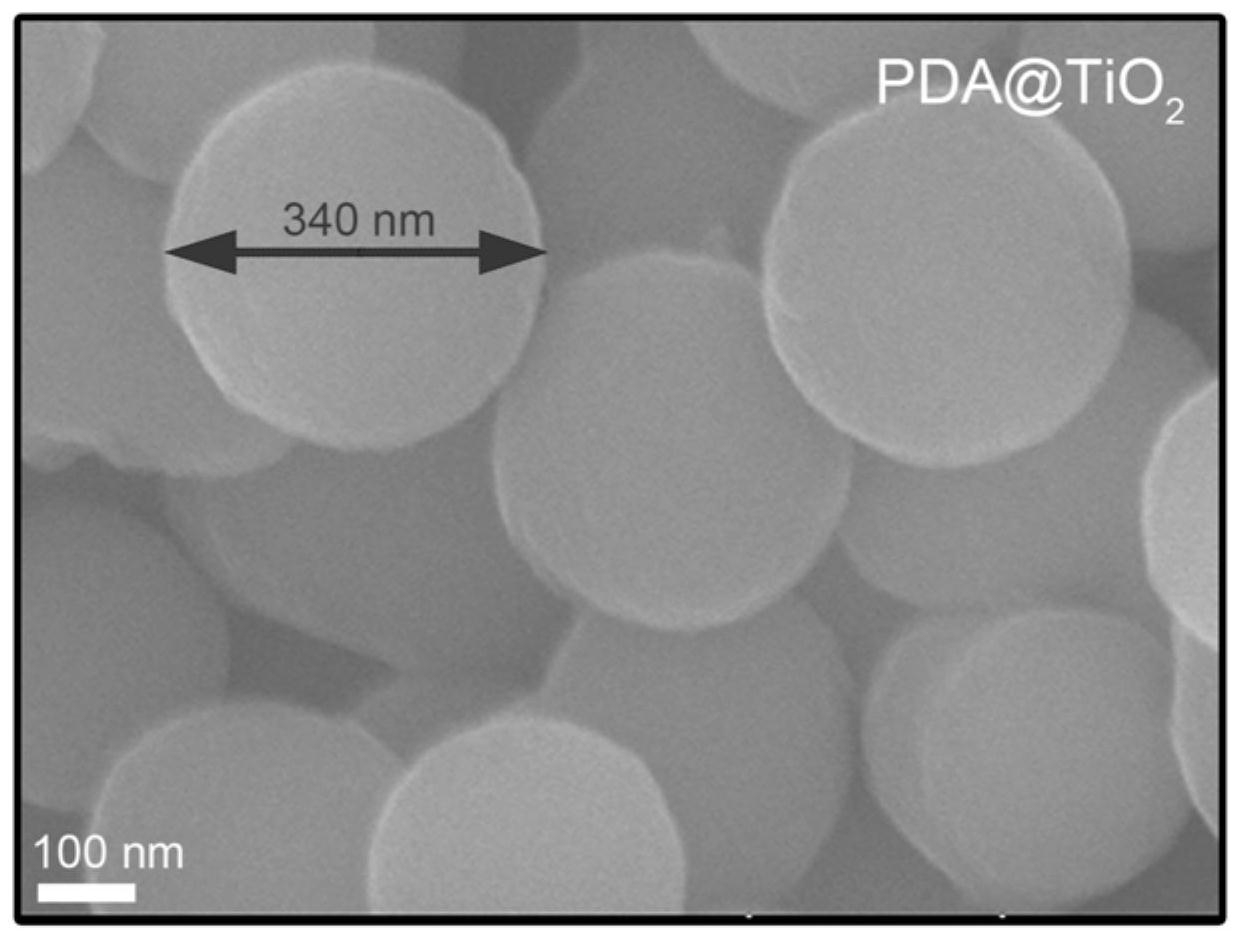

将直径为200～350nm的TiO2纳米球超声分散于pH为8.5～10的Tris碱-盐酸缓冲溶液中，再加入盐酸多巴胺，常温搅拌12～24小时，用去离子水和无水乙醇洗涤，干燥，得到PDA@TiO2纳米球；

(2)制备氮掺杂TiO纳米球

将PDA@TiO2纳米球放于高温管式炉中，在氨气环境中、以10～30℃/分钟的升温速率升温至700～800℃，保温20～40分钟，得到大比表面积氮掺杂TiO纳米球。

2.根据权利要求1所述的大比表面积氮掺杂TiO锂硫电池正极载体的制备方法，其特征在于：步骤(1)中，所述盐酸多巴胺与TiO2纳米球的质量比为1:1.2～4。

3.根据权利要求1所述的大比表面积氮掺杂TiO锂硫电池正极载体的制备方法，其特征在于：步骤(2)中，将PDA@TiO2纳米球放于高温管式炉中，在氨气环境中、以20℃/分钟升温至800℃，保温30分钟。

4.根据权利要求1或3所述的大比表面积氮掺杂TiO锂硫电池正极载体的制备方法，其特征在于：步骤(2)中，所述氨气的流速为90～120mL/分钟。

5.根据权利要求4所述的大比表面积氮掺杂TiO锂硫电池正极载体的制备方法，其特征在于：步骤(2)中，所述氨气的流速为110mL/分钟。
