专利号: 2020107067455
申请人: 宁波宏诺汽车零部件科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

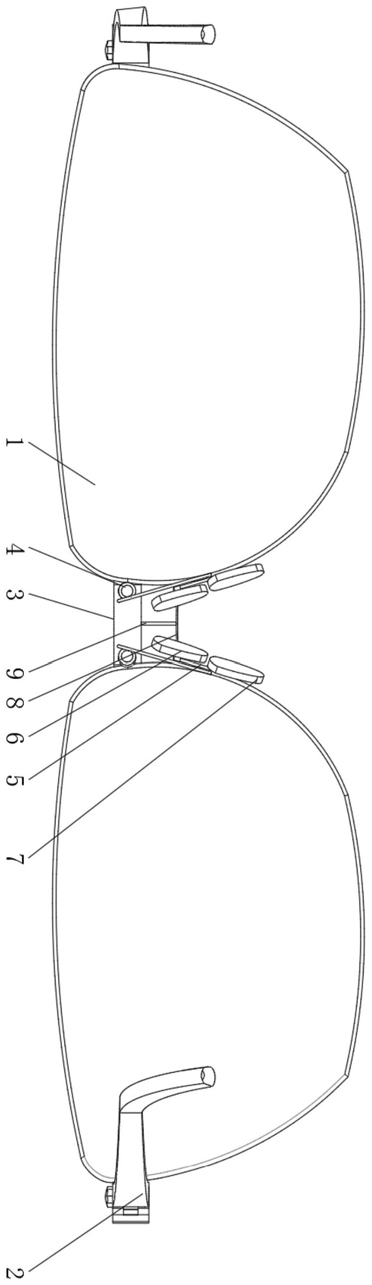

1.一种眼镜金属框架结构,包括眼镜框(1)、眼镜腿(2)和连接梁(3),其特征在于:所述连接梁(3)的两侧均固定连接有具有弹性的弹簧杆(4),所述弹簧杆(4)的末端铰接有杠杆(5),所述杠杆(5)的两端分别活动连接有上鼻托(6)和下鼻托(7),两个所述杠杆(5)之间固定连接有带有弹性的驱动梁(8),所述驱动梁(8)连接有电磁驱动件(9),所述电磁驱动件(9)安装于连接梁(3)上,所述电磁驱动件(9)定时启动驱动驱动梁(8)移动,所述连接梁(3)包括直线段和拱形段,所述电磁驱动件(9)包括连接柱(91),所述连接梁(3)的直线段活动套接在连接柱(91)上,所述连接柱(91)活动连接有弹簧片(92),所述驱动梁(8)连接有驱动杆(93),所述驱动杆(93)的一端连接有横杆(94)和衔铁(95),所述横杆(94)的移动带动弹簧片(92)的变形移动,所述连接梁(3)对应衔铁(95)的位置设有电磁铁(96)。

2.根据权利要求1所述的一种眼镜金属框架结构,其特征在于:所述弹簧片(92)为弧形,且弧形的圆心位于眼镜框(1)的一侧,所述驱动杆(93)和连接梁(3)之间设有拉簧,所述电磁铁(96)的磁力设有两档,且仅在电磁铁(96)较高的磁力下,所述横杆(94)驱动弹簧片(92)和连接柱(91)移动。

3.根据权利要求1所述的一种眼镜金属框架结构,其特征在于:所述杠杆(5)的两端分别通过带有弹性且可压缩的橡胶块与上鼻托(6)和下鼻托(7)活动连接。

4.根据权利要求1所述的一种眼镜金属框架结构,其特征在于:所述驱动梁(8)为弓形设置,且驱动梁(8)的圆心位于靠近连接梁(3)的一侧,所述杠杆(5)和弹簧杆(4)之间通过万向结连接。
