专利号: 2020107116517
申请人: 无锡市新兴建筑工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

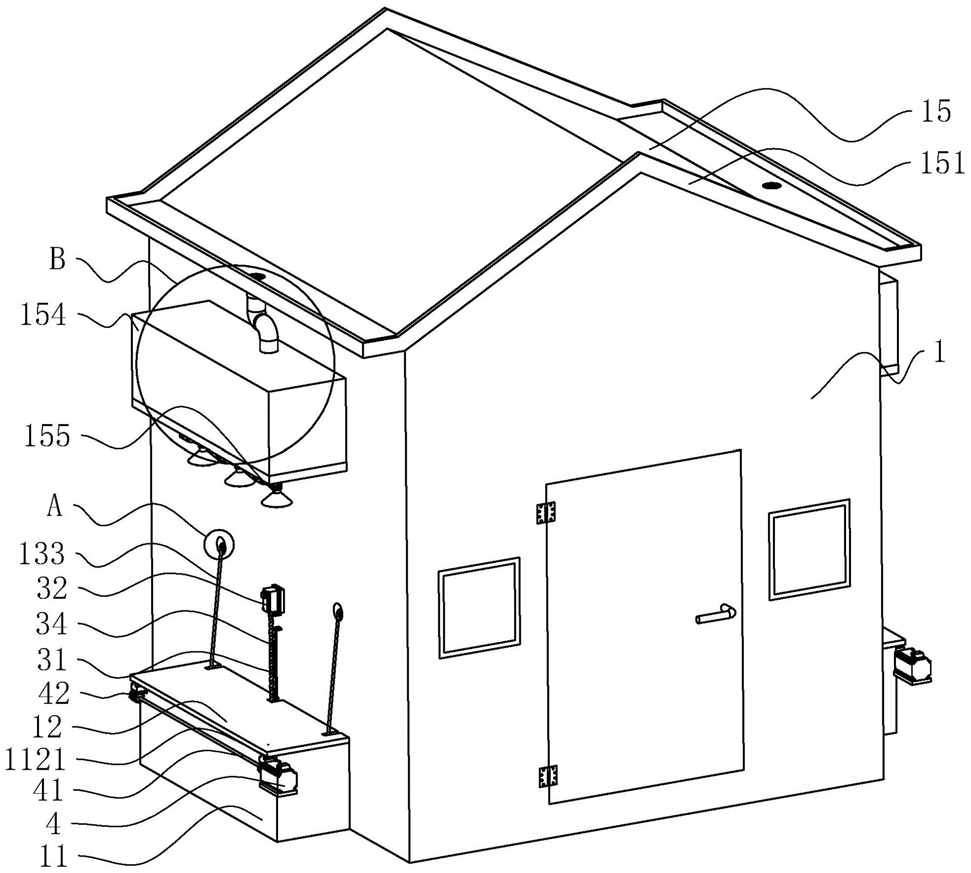

1.一种节能环保房屋建筑,其特征在于:包括房屋本体(1),所述房屋本体(1)外侧设有存放箱(11),所述存放箱(11)顶部设有盖板(12),所述存放箱(11)内设有用于栽种绿植的种植槽(2),所述种植槽(2)滑动连接在房屋本体(1)的外侧壁上,所述房屋本体(1)侧壁上设有驱动种植槽(2)移动的驱动组件(3),所述房屋本体(1)侧壁上开设有通槽(13),所述通槽(13)用于连通存放箱(11)与房屋本体(1)内部;

所述通槽(13)顶部开设有凹槽(131),所述凹槽(131)内滑动连接有用于覆盖通槽(13)的挡板(132),所述挡板顶部连接有拉绳(133),房屋本体(1)上开设有连接孔(14),所述连接孔(14)一端与凹槽(131)连通,所述连接孔(14)另一端与房屋本体(1)外界连通,所述拉绳(133)穿设在连接孔(14)上,所述拉绳(133)背离挡板一端与种植槽(2)顶部连接。

2.根据权利要求1所述的节能环保房屋建筑,其特征在于:所述驱动组件(3)包括转动连接在房屋本体(1)外侧的螺纹杆(31)、连接在螺纹杆(31)一端的电机一(32)和螺纹连接在螺纹杆(31)上的滑块(33),所述电机一(32)固定连接在房屋本体(1)侧壁上,所述滑块(33)与所述种植槽(2)侧壁连接,所述螺纹杆(31)沿竖直方向设置。

3.根据权利要求1所述的节能环保房屋建筑,其特征在于:所述房屋本体(1)顶部设有屋顶(15),所述屋顶(15)四周设有挡条(151),所述屋顶(15)顶部开设有收集口(152),所述收集口(152)内穿设有集水管(153),所述房屋本体(1)侧壁上连接有集水箱(154),所述集水箱(154)底部设有用于浇灌绿植的喷淋管(155),所述喷淋管(155)朝向种植槽(2)设置。

4.根据权利要求3所述的节能环保房屋建筑,其特征在于:所述集水管(153)端部嵌设有过滤网板(156)。

5.根据权利要求1所述的节能环保房屋建筑,其特征在于:所述存放箱(11)包括底板(111)和连接在底板(111)顶部的三个透光板(112),三个所述透光板(112)与房屋本体(1)之间配合围绕在底板(111)四周,所述底板(111)顶部开设有蓄水槽(113)。

6.根据权利要求5所述的节能环保房屋建筑,其特征在于:所述种植槽(2)底部开设有透水孔(21),所述蓄水槽(113)顶部设有底座(114),所述底座(114)顶部设有插接管(115),所述插接管(115)内穿设有吸水棉条(116),所述吸水棉条(116)穿设在底座(114)上,所述吸水棉条(116)底端位于蓄水槽(113)内。

7.根据权利要求5所述的节能环保房屋建筑,其特征在于:所述蓄水槽(113)侧壁上开设有溢流孔(118),所述溢流孔(118)与存放箱(11)外侧连通。

8.根据权利要求7所述的节能环保房屋建筑,其特征在于:所述盖板(12)滑动连接在存放箱(11)顶部,所述透光板(112)顶部开设有T形槽(1121),所述盖板(12)底部固定连接有与T形槽(1121)滑动配合的T形块(121),所述T形块(121)底部设有齿牙(122),所述存放箱(11)侧壁上连接有电机二(4),所述电机二(4)输出端连接有驱动轴(41),所述驱动轴(41)上套设有齿轮(42),所述齿轮(42)与所述齿牙(122)啮合,所述T形槽(1121)沿与房屋本体(1)垂直方向设置。

9.根据权利要求8所述的节能环保房屋建筑,其特征在于:与所述房屋本体(1)垂直的两个所述透光板(112)顶部均开设有T形槽(1121),所述T形块(121)与T形槽(1121)配合设置两个,所述齿牙(122)与T形块(121)配合设置有两组,所述驱动轴(41)上套设有两个齿轮(42),两个所述齿轮(42)分别于两组齿牙(122)啮合。

10.根据权利要求1所述的节能环保房屋建筑,其特征在于:所述连接孔(14)底部侧壁上设有定滑轮(141),所述拉绳(133)绕设在定滑轮(141)上。
