专利号: 2020107117384
申请人: 宁波市医疗中心李惠利医院
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

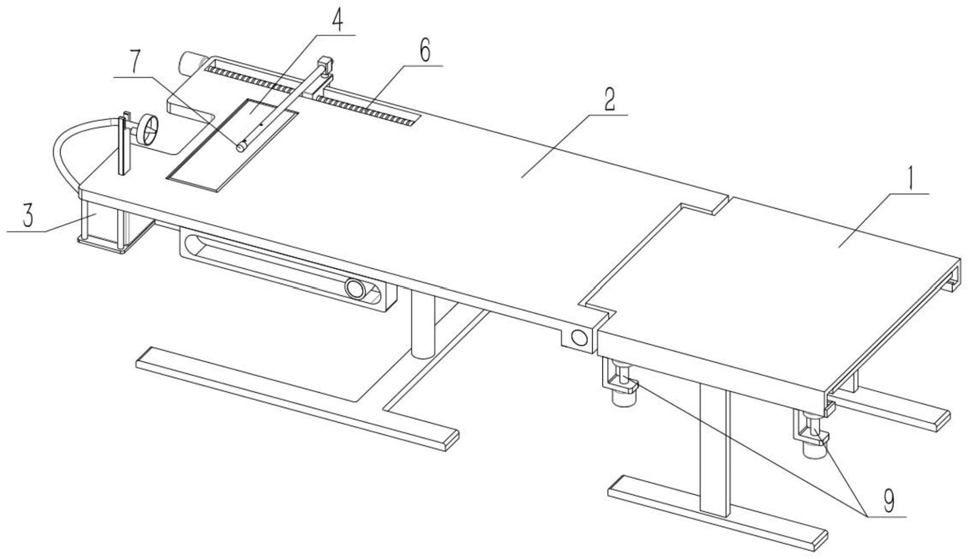

1.一种多功能耳鼻咽喉科用冲洗器,包括冲洗器(3)、软管(302)、接碗(303)、喷头(304)和排管(305),其特征在于:所述冲洗器(3)与软管(302)的一端固接并连通,软管(302)的另一端与喷头(304)固接并连通,接碗(303)与喷头(304)固接并连通,排管(305)与接碗(303)的左端固接并连通;

该多功能耳鼻咽喉科用冲洗器还包括下身支撑(1)、支撑腿Ⅰ(103)、上身支撑(2)、开度架(203)、推杆(204)、电动推杆Ⅰ(205)、支撑腿Ⅱ(206)和安装架(301),支撑腿Ⅰ(103)固接在下身支撑(1)的下端,上身支撑(2)的右端与下身支撑(1)的左端转动连接,上身支撑(2)下端的前后两端均固接一个开度架(203),推杆(204)的前后两端分别滑动连接在两个开度架(203)内,电动推杆Ⅰ(205)的活动端与推杆(204)的中部固接,电动推杆Ⅰ(205)固接在支撑腿Ⅱ(206)上,安装架(301)固接在上身支撑(2)下端的左后侧,冲洗器(3)安装在安装架(301)上;

该多功能耳鼻咽喉科用冲洗器还包括肩位口(201)、肩垫(4)、导轴(401)和弯折座Ⅰ(402),所述肩位口(201)设置在上身支撑(2)的左侧,肩垫(4)下端的前后两侧均固接一个导轴(401),两个导轴(401)分别滑动连接在两个弯折座Ⅰ(402)上,两个导轴(401)上均套有压缩弹簧,所述压缩弹簧的上下两端分别与肩垫(4)和弯折座Ⅰ(402)接触,两个弯折座Ⅰ(402)均固接在上身支撑(2)的下端,肩垫(4)位于肩位口(201)的正上方;

该多功能耳鼻咽喉科用冲洗器还包括头位口(202)、口框(403)、头部垫(5)、丝杠Ⅰ(501)、限制轴(502)、水平板Ⅰ(503)、垂直板(504)、水平板Ⅱ(505)、限导架(506)和螺栓(507),所述头位口(202)设置在上身支撑(2)左端的中部,口框(403)固接在上身支撑(2)的下端,口框(403)位于肩位口(201)的右端,头部垫(5)的下端转动连接丝杠Ⅰ(501),头部垫(5)的下端固接限制轴(502),丝杠Ⅰ(501)与水平板Ⅰ(503)螺纹连接,限制轴(502)与水平板Ⅰ(503)滑动连接,水平板Ⅰ(503)的右端设有一体连接的水平板Ⅰ(503),水平板Ⅰ(503)上端的右端设有一体连接的水平板Ⅱ(505),水平板Ⅱ(505)滑动连接在限导架(506)内,螺栓(507)与水平板Ⅱ(505)的右侧螺纹连接,螺栓(507)的头朝下设置,限导架(506)固接在上身支撑(2)的下端,水平板Ⅰ(503)滑动连接在口框(403)内。

2.根据权利要求1所述的多功能耳鼻咽喉科用冲洗器,其特征在于:该多功能耳鼻咽喉科用冲洗器还包括位置口(207)、丝杠Ⅱ(6)、中心座(601)、电动推杆Ⅱ(602)、转座(603)、销(604)和卡管(605),所述位置口(207)设置在上身支撑(2)的左前侧,丝杠Ⅱ(6)的两端均转动连接在上身支撑(2)上,丝杠Ⅱ(6)位于位置口(207)内,丝杠Ⅱ(6)通过电机驱动实现转动,中心座(601)与丝杠Ⅱ(6)螺纹连接,中心座(601)通过位置口(207)滑动连接在上身支撑(2)上,电动推杆Ⅱ(602)固接在中心座(601)的前侧,电动推杆Ⅱ(602)的活动端由下至上穿过中心座(601),转座(603)下端设有孔槽Ⅰ,转座(603)通过所述孔槽Ⅰ套在电动推杆Ⅱ(602)的活动端上,转座(603)与电动推杆Ⅱ(602)的活动端转动连接,电动推杆Ⅱ(602)活动端的前端和左端均设有孔槽Ⅱ,销(604)穿过所述孔槽Ⅰ和位于前端的所述孔槽Ⅱ,卡管(605)固接在转座(603)的后端。

3.根据权利要求2所述的多功能耳鼻咽喉科用冲洗器,其特征在于:该多功能耳鼻咽喉科用冲洗器还包括插管(7),所述插管(7)右后至前插入卡管(605),插管(7)卡管(605)之间通过摩擦力实现固定。

4.根据权利要求3所述的多功能耳鼻咽喉科用冲洗器,其特征在于:该多功能耳鼻咽喉科用冲洗器还包括凹槽(102)、延伸板(8)、轮(801)和滑块(802),所述下身支撑(1)下端的前后两侧均设有凹槽(102),延伸板(8)左端的前后两端均转动连接一个轮(801),延伸板(8)左侧的前后两端均固接一个滑块(802),两个轮(801)分别设置在两个凹槽(102)内,两个滑块(802)分别通过两个凹槽(102)滑动连接在上身支撑(2)上。

5.根据权利要求4所述的多功能耳鼻咽喉科用冲洗器,其特征在于:该多功能耳鼻咽喉科用冲洗器还包括弯折座Ⅱ(9)、切换杆(901)和磁吸块(902),所述弯折座Ⅱ(9)设有两个,两个弯折座Ⅱ(9)上均滑动连接一个切换杆(901),两个切换杆(901)上均固接一个磁吸块(902),两个弯折座Ⅱ(9)分别固接在下身支撑(1)下端后端的左右两侧,两个切换杆(901)均由下至上滑动连接在上身支撑(2)上并位于凹槽(102)内,其中一个切换杆(901)上端的左右两端分别与位于后侧的轮(801)和位于后侧的滑块(802)接触,磁吸块(902)利用磁力吸附在下身支撑(1)的下端或弯折座Ⅱ(9)下侧的上端面。

6.根据权利要求5所述的多功能耳鼻咽喉科用冲洗器,其特征在于:所述插管(7)的前后两侧均设有一个孔Ⅰ,卡管(605)的后侧设有两个孔Ⅱ。

7.根据权利要求6所述的多功能耳鼻咽喉科用冲洗器,其特征在于:所述头部垫(5)下端的左侧设有槽。
