1.一种氮化碳/氯氧化铋/氧化钨异质结光催化剂在NO去除中的应用，其特征在于，所述氮化碳/氯氧化铋/氧化钨异质结光催化剂的制备方法包括如下步骤：步骤1，先将含氮空位的g‑C3N4‑x粉体、WCl6粉体分散在无水乙醇中，含氮空位的g‑C3N4‑x粉体和WCl6粉体的质量比为（0.50‑1.33）：1，再依次搅拌、超声，得到蓝色的悬浊液，最后在搅拌的同时将NaBiO3粉体分散到蓝色的悬浊液中，搅拌后得到前驱液，将前驱液在140‑180℃下水热反应10‑18h，所述的前驱液中Bi元素和Cl元素的摩尔比为（0.15‑0.5）:1，得到反应液；

所述含氮空位的g‑C3N4‑x粉体按如下过程得到：

将尿素置于带盖的石英坩埚中，并将坩埚置于马弗炉中，以15℃/min的升温速率从室温升温至550℃，保温4h后，随炉冷却至50℃，得到含氮空位的g‑C3N4‑x粉体；

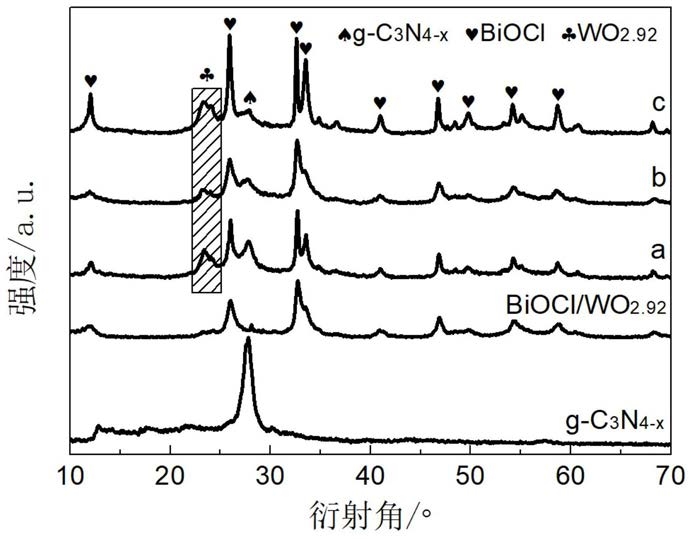

步骤2，将反应液中的沉淀物洗涤后干燥，得到氮化碳/氯氧化铋/氧化钨异质结光催化剂，g‑C3N4‑x中含氮空位，BiOCl和WO2.92中含氧空位，该异质结光催化剂在可见和近红外光范围内具有光吸收特性。

2.根据权利要求1所述的氮化碳/氯氧化铋/氧化钨异质结光催化剂在NO去除中的应用，其特征在于，步骤1中水热反应的填充比为65%‑80%。
