专利号: 2020107131150
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 压力机
更新日期:2024-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

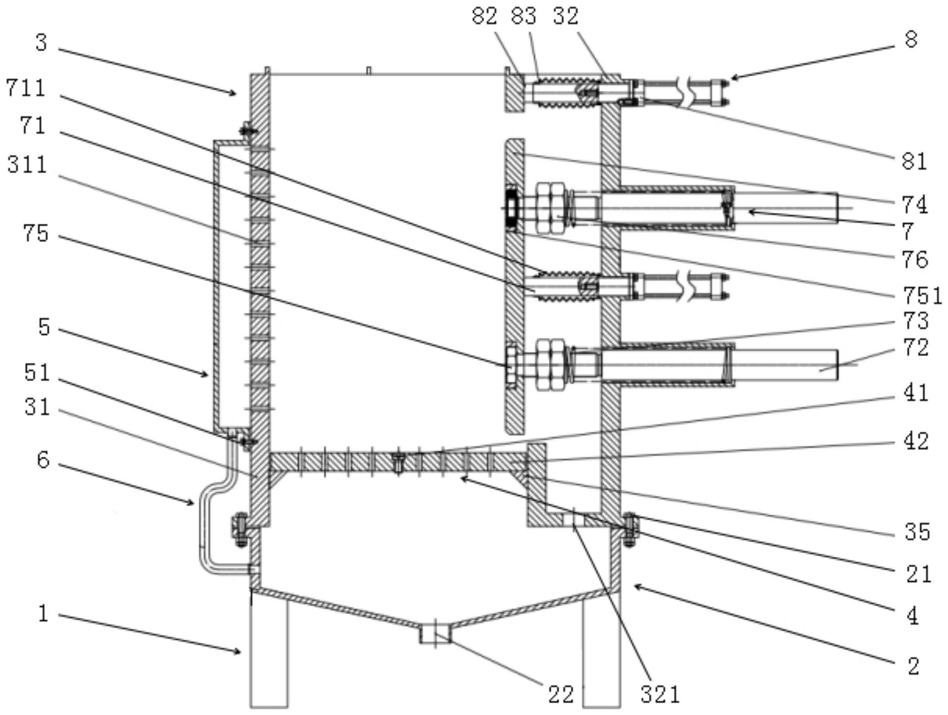

1.一种厨余垃圾压缩脱水干燥机,其特征在于:所述干燥机包括支撑机架、积水槽、中空箱体、透水底板、冲压板、排水管、压缩装置和封口装置;

所述中空箱体安装在支撑机架上方,所述积水槽固定连接在中空箱体底端,所述中空箱体内的下部区域与积水槽之间设置有透水底板;所述冲压板横向间隔一定距离的连接在中空箱体一侧的外部,所述排水管连接在冲压板的底部和积水槽的侧部之间;所述压缩装置和封口装置分别安装在中空箱体上与冲压板相对一侧的中部和上部;

所述中空箱体与冲压板连接部分的内侧以及透水底板的表面均设置有均匀分布的排水孔。

2.根据权利要求1所述的一种厨余垃圾压缩脱水干燥机,其特征在于:所述压缩装置包括第一轻型液压缸、导杆、压缩弹簧、挤压板、六角螺母和双六角薄螺母;所述第一轻型液压缸设置在中空箱体一侧的中部,所述导杆分别连接在中空箱体一侧中部的上下两侧,且相对于第一轻型液压缸对称布置,所述压缩弹簧分别设置在导杆的前侧,所述双六角薄螺母设置在压缩弹簧的前端,所述压缩弹簧一端抵在双六角薄螺母上,另一端抵在中空箱体的内壁上,所述挤压板分别与第一轻型液压缸的伸出端以及导杆的前端通过六角螺母连接。

3.根据权利要求2所述的一种厨余垃圾压缩脱水干燥机,其特征在于:所述六角螺母的外侧设置有螺母保护罩。

4.根据权利要求2所述的一种厨余垃圾压缩脱水干燥机,其特征在于:所述压缩弹簧始终处于压缩状态,并由双六角薄螺母调节初始压缩预紧力的大小。

5.根据权利要求2所述的一种厨余垃圾压缩脱水干燥机,其特征在于:所述第一轻型液压缸的外侧设置有液压缸保护罩。

6.根据权利要求1所述的一种厨余垃圾压缩脱水干燥机,其特征在于:所述封口装置包括第二轻型液压缸和封口板;所述第二轻型液压缸设置在中空箱体一侧的上部,所述封口板连接在第二轻型液压缸的伸出端。

7.根据权利要求6所述的一种厨余垃圾压缩脱水干燥机,其特征在于:所述第二轻型液压缸伸出端的外侧设置有液压缸保护罩。

8.根据权利要求1所述的一种厨余垃圾压缩脱水干燥机,其特征在于:所述中空箱体两侧内壁的下部区域固定连接有相互对称的支撑肋板,所述透水底板的两端分别平放在支撑肋板上。

9.根据权利要求8所述的一种厨余垃圾压缩脱水干燥机,其特征在于:所述透水底板中部设置有辅助提板螺钉。

10.根据权利要求1所述的一种厨余垃圾压缩脱水干燥机,其特征在于:所述积水槽与中空箱体底部通过螺栓螺母固定连接,且所述积水槽的底部设置有排水口,所述排水口用于连接其它排水设施,便于与其它后续设备配合。
