专利号: 2020107131767
申请人: 河南工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

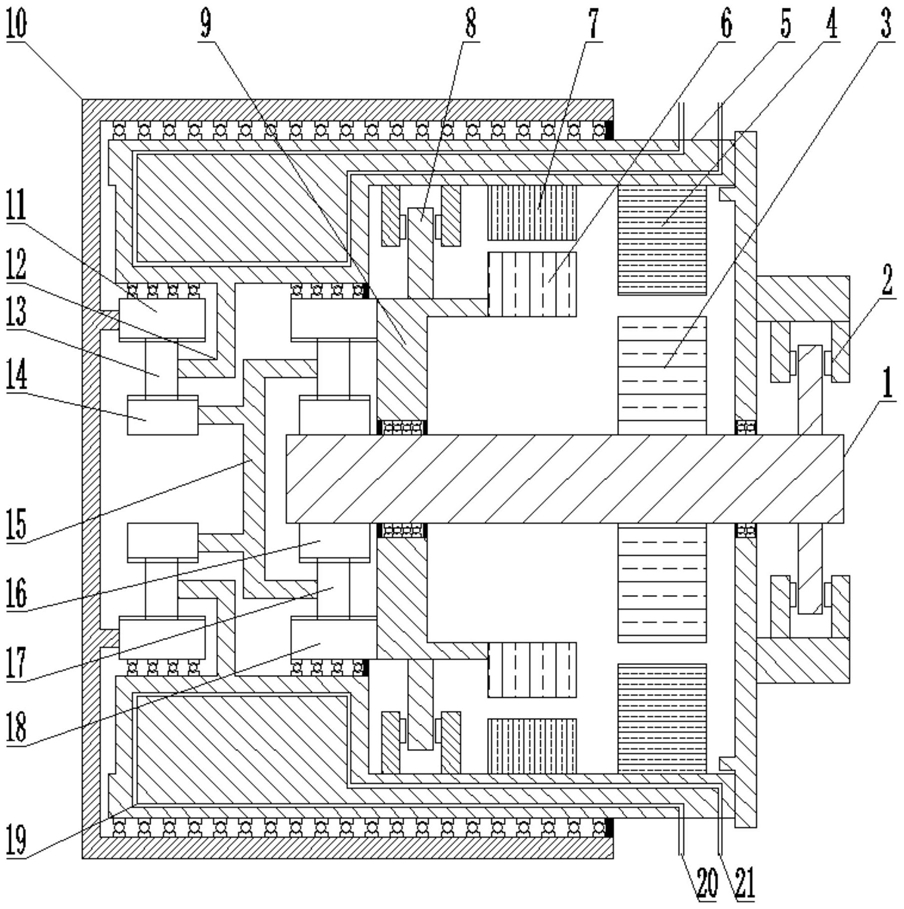

1.一种新能源汽车电动轮毂驱动单元,其特征在于:包括具备空腔的圆柱形壳体(5),所述壳体(5)内设置有主电机、副电机、一级行星齿轮变速装置、二级行星齿轮变速装置和传动轴(1);所述主电机和所述副电机的定子设置于所述壳体(5)的内壁,所述主电机的转子设置于所述传动轴(1),所述传动轴(1)的一端与所述一级行星齿轮变速装置的太阳轮连接,所述传动轴(1)的另一端与所述壳体(5)之间设置有第一离合装置(2);所述副电机的转子通过端盖(9)与所述一级行星齿轮变速装置的内齿圈连接,所述一级行星齿轮变速装置的行星轮通过一级行星架(15)与所述二级行星齿轮变速装置的太阳轮连接,所述二级行星齿轮变速装置的行星轮通过二级行星架(12)与所述壳体(5)连接;所述端盖(9)与所述壳体(5)之间设置有第二离合装置(8);所述壳体(5)的外部套设有筒形轮毂(10),所述二级行星齿轮变速装置的内齿圈与所述轮毂(10)连接,所述壳体(5)和所述轮毂(10)之间设置有回转支承装置;所述端盖(9)为圆环形,所述端盖(9)的高度尺寸与所述一级行星齿轮变速装置的高度尺寸一致,所述端盖(9)将所述壳体(5)内分隔形成电机腔和减速机腔。2.根据权利要求1所述的新能源汽车电动轮毂驱动单元,其特征在于:所述第一离合装置(2)和所述第二离合装置(8)包括刹车盘、刹车钳和驱动装置。3.根据权利要求1所述的新能源汽车电动轮毂驱动单元,其特征在于:所述传动轴(1)和所述壳体(5)之间设置有所述回转支承装置,所述传动轴(1)和所述端盖(9)之间设置有所述回转支承装置;所述一级行星齿轮变速装置与所述壳体(5)之间设置有所述回转支承装置。4.根据权利要求1所述的新能源汽车电动轮毂驱动单元,其特征在于:所述二级行星齿轮变速装置与所述壳体(5)之间设置有所述回转支承装置。5.根据权利要求3或4所述的新能源汽车电动轮毂驱动单元,其特征在于:所述回转支承装置为滑动轴承或多排的圆珠滚子轴承。6.根据权利要求3所述的新能源汽车电动轮毂驱动单元,其特征在于:所述回转支承装置的侧面设置有圆环状密封装置。7.根据权利要求3所述的新能源汽车电动轮毂驱动单元,其特征在于:所述回转支承装置为密封轴承。8.根据权利要求1所述的新能源汽车电动轮毂驱动单元,其特征在于:所述壳体(5)内壁中还设置有用于灌注流体以对所述壳体(5)冷却的环形管路(19)。
