专利号: 2020107146438
申请人: 于广
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

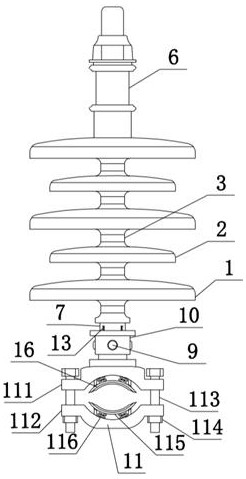

1.一种组合式电力绝缘子组件,包括第一绝缘子(1)和第二绝缘子(2),其特征在于:除最顶端第一绝缘子(1)之外的第一绝缘子(1)和第二绝缘子(2)的上端均固定连接有连接柱(3),所述第一绝缘子(1)和第二绝缘子(2)的下端均开设有螺孔(4),所述连接柱(3)的上端开设有外螺纹槽(5),所述第二绝缘子(2)和第一绝缘子(1)通过螺孔(4)与连接柱(3)螺纹连接,所述第一绝缘子(1)和第二绝缘子(2)设有多个,且第一绝缘子(1)和第二绝缘子(2)相互间隔设置,且多个第一绝缘子(1)和多个第二绝缘子(2)组合后最顶部和最底部均设为第一绝缘子(1),所述最顶部第一绝缘子(1)的上端固定连接有上金属件(6),固定柱(7)的上端连接有连接柱(3),所述第一绝缘子(1)的上端设有驱鸟机构(8),所述固定柱(7)的下端通过卡接机构(9)卡接有转动柱(10),所述转动柱(10)的下端通过滚珠轴承转动连接有架线机构(11);

所述驱鸟机构(8)包括通槽(81)、中心轴(82)、反光镜(83),所述通槽(81)开设在第一绝缘子(1)的上端,所述中心轴(82)固定连接在通槽(81)的内部,所述反光镜(83)转动连接在通槽(81)的侧壁,且反光镜(83)为双面反光镜(83),所述驱鸟机构(8)等角度设有四个;

所述架线机构(11)包括上夹具(111)和下夹具(112),所述上夹具(111)的两侧贯穿有固定螺杆(113),且固定螺杆(113)的下端贯穿下夹具(112),所述固定螺杆(113)与上夹具(111)和下夹具(112)活动连接,所述固定螺杆(113)的下端螺纹连接有固定螺母(114),所述上夹具(111)和下夹具(112)均设为弧型,所述上夹具(111)和下夹具(112)的对侧均通过压缩弹簧(116)固定连接有夹板(115),所述夹板(115)两端的相反侧均固定连接有导向轴(117),所述上夹具(111)和下夹具(112)对侧的两端均开设有导向孔(118),且导向轴(117)活动连接在导向孔(118)的内部;

所述夹板(115)的对侧均固定连接有防护垫(16),且防护垫(16)为绝缘橡胶材料制成的基体。

2.根据权利要求1所述的一种组合式电力绝缘子组件,其特征在于:所述螺孔(4)的内部设有夹紧垫片(12),所述夹紧垫片(12)为橡胶材质制成的基体,所述连接柱(3)、第一绝缘子(1)和第二绝缘子(2)均为陶瓷制成的基体。

3.根据权利要求1所述的一种组合式电力绝缘子组件,其特征在于:所述卡接机构(9)包括柱槽(91)、销孔(92)和弹簧销(93),所述柱槽(91)开设在转动柱(10)的上端,所述销孔(92)开设在转动柱(10)的侧壁,所述弹簧销(93)设在固定柱(7)的下端侧壁,且弹簧销(93)与销孔(92)销接。

4.根据权利要求3所述的一种组合式电力绝缘子组件,其特征在于:所述固定柱(7)的侧壁固定连接有限位块(13),所述柱槽(91)的内部开设有限位槽(14),且限位块(13)与限位槽(14)插接。

5.根据权利要求3所述的一种组合式电力绝缘子组件,其特征在于:所述固定柱(7)的上端对应弹簧销(93)的位置开设有弧形槽(15),且弧形槽(15)设在柱槽(91)的上端边缘处。
