专利号: 2020107146921
申请人: 支悦
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-03-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

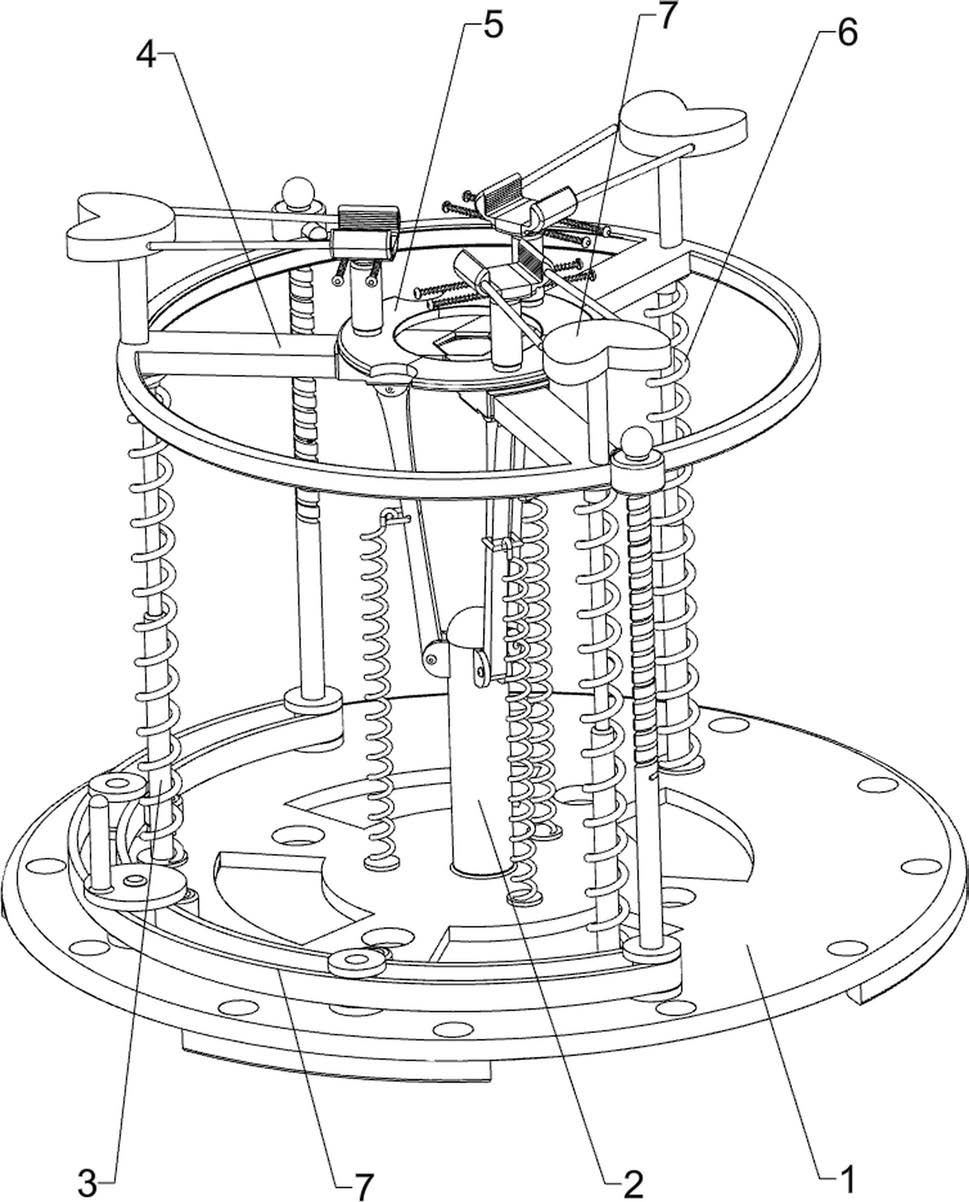

1.一种搅拌叶片焊接用固定装置,其特征在于,包括有:底盘(1),其顶部中间连接有中杆(2);滑杆(3),其为多根设置,多根滑杆(3)沿周向均匀间隔滑动式连接在底盘(1)顶部;

圆形导轨(4),其连接在多根滑杆(3)顶部之间;传动组件(5),其设置在圆形导轨(4)上;弹性组件(6),其设置在圆形导轨(4)与底盘(1)之间;

传动组件(5)包括有:滑套(51),其为多个设置,多个滑套(51)沿周向均匀间隔滑动式连接在圆形导轨(4)内,滑套(51)顶部连接有滑板(52),滑板(52)顶部连接有导管(53);滑动卡盘(54),其数量与滑套(51)数量一致,多个滑动卡盘(54)分别滑动式连接在多个导管(53)上,滑动卡盘(54)两侧均连接有两根导杆(55),同侧的两根导杆(55)之间滑动式连接有夹板(56),夹板(56)与导杆(55)之间连接有拉力弹簧(57);连杆(58),其数量与滑套(51)数量一致,多根连杆(58)分别铰接连接在多个滑套(51)与中杆(2)之间;

弹性组件(6)包括有:第一弹簧(61),其连接在圆形导轨(4)与底盘(1)之间;挂杆(62),其数量与连杆(58)数量一致,多根挂杆(62)分别连接在多根连杆(58)上;第二弹簧(63),其数量与挂杆(62)数量一致,多个第二弹簧(63)沿周向均匀间隔的连接在底盘(1)顶部,第二弹簧(63)顶部挂在挂杆(62)上。

2.根据权利要求1所述的一种搅拌叶片焊接用固定装置,其特征在于,还包括有调节组件(7),调节组件(7)包括有:链轮(71),其为多个设置,多个链轮(71)均转动式连接在底盘(1)顶部,五个链轮(71)沿弧形分布,五个链轮(71)之间绕有链条(72);挡辊(73),其为多个设置,多个挡辊(73)均转动式连接在底盘(1)顶部,挡辊(73)能够挡住链条(72);螺杆(74),其为两根设置,两根螺杆(74)分别连接在最外侧的两个链轮(71)上,螺杆(74)上通过螺纹连接有螺纹卡套(75),螺纹卡套(75)与圆形导轨(4)卡接连接;转盘(76),其连接在中部的链轮(71)上。

3.根据权利要求2所述的一种搅拌叶片焊接用固定装置,其特征在于,还包括有:导板(8),其为数量与滑套(51)数量一致,多块滑套(51)沿周向均匀间隔连接在圆形导轨(4)上;

挡杆(9),其数量与夹板(56)数量一致,多根挡杆(9)分别连接在多块夹板(56)上,挡杆(9)与导板(8)配合。
