专利号: 2020107150359
申请人: 张厚水
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2024-07-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种儿童防溺水设备,其特征在于,包括儿童使用的第一游泳帽和看护者使用的第二游泳帽;

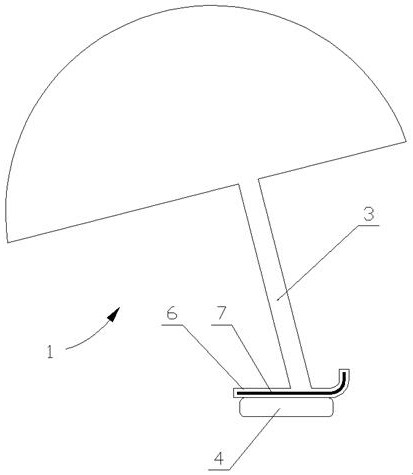

所述第一游泳帽设置有下颚带,所述下颚带位于佩戴者下颚位置设置有信号发射器;

所述第二游泳帽设置有报警装置;

所述报警装置包括信号接收器,所述信号接收器信号连接有处理器,所述处理器信号连接有振动器;

所述信号发射器和信号接收器所使用的波段,只要信号发射器超过设定的入水深度就影响信号的传送;

所述第二游泳帽包括用于连接所述报警装置的外层,所述外层内侧设置有铝丝编织网层;

所述铝丝编织网层的网眼孔径小于所述信号发射器采用波长的1/4;

所述铝丝编织网层的内侧设置有衬层;

所述外层、铝丝编织网层和衬层的四周连接有弹性的环带;

所述报警装置包括设置于佩戴者头顶前部且与所述外层连接的第一壳体,所述第一壳体连接有转动连接结构,所述转动连接结构连接有第二壳体,所述第二壳体内部设置有所述信号接收器、处理器和振动器;

所述第二壳体还设置有可充电电源,所述可充电电源电连接所述信号接收器、处理器和振动器;

转动连接结构包括设置于所述第一壳体顶部的轴座,所述轴座固定连接有圆轴,所述圆轴连接有轴承,所述轴承连接所述第二壳体;

所述信号接收器的天线位于所述第二壳体的一个端部,且该端部相对所述圆轴的重力矩小于另一端部相对所述圆轴的重力矩。

2.根据权利要求1所述的一种儿童防溺水设备,其特征在于,所述下颚带位于使用者下颚位置设置衬垫,所述衬垫设置有所述信号发射器;

所述衬垫位于所述信号发射器和佩戴者下颚之间设置有用于屏蔽电磁辐射的铝箔。

3.根据权利要求2所述的一种儿童防溺水设备,其特征在于,所述信号发射器的天线位于所述信号发射器的前端;

所述衬垫的前端设置有下颌兜。

4.根据权利要求1或2或3所述的一种儿童防溺水设备,其特征在于,所述报警装置位于佩戴者头顶的前部。

5.根据权利要求1或2或3所述的一种儿童防溺水设备,其特征在于,所述第二壳体设置有凹槽,所述凹槽底部设置有台阶,所述轴承的外圈的面向所述第二壳体的侧面与所述台阶的顶部相接;

所述圆轴的端部设置有径向凸缘,所述圆轴端部及径向凸缘设置于所述台阶的底部,所述轴承的内圈的面向所述第二壳体的侧面与所述径向凸缘相接;

所述轴承的外圈的背向所述第二壳体的侧面连接有环形压片,所述环形压片与所述所述第二壳体的侧面连接;

所述圆轴的端部与所述台阶的底部之间设置有弹簧片;

所述轴座和圆轴连接处设置有径向穿过所述轴座和圆轴的固定销。

6.根据权利要求5所述的一种儿童防溺水设备,其特征在于,所述第一壳体连接有金属片,所述金属片悬空延伸至佩戴者额头位置并向佩戴者额头位置弯折。
