专利号: 2020107164489
申请人: 杭州获锡汽车部件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

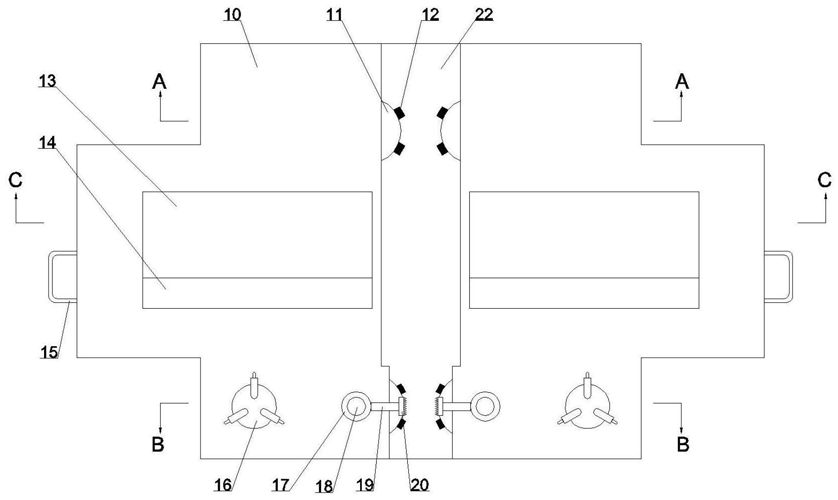

1.一种搅拌车叶片清理设备,包括机体(10)、设置在机体(10)中的行进槽(22),其特征在于:所述一种搅拌车叶片清理设备还包括设置在行进槽(22)中的行进装置、设置在行进装置左右两侧的喷剂装置、设置在喷剂装置上侧的除垢装置;所述行进装置包括连通设置在行进槽(22)左右两侧的从动行进空间(23)、对称设置在从动行进空间(23)中的两个行进组件;所述行进组件包括转动设置在从动行进空间(23)上下侧壁之间的从动行进轴(27)、固定设置在从动行进轴(27)上的行进轮(11)、沿圆周方向均匀固定设置在行进轮(11)上的六个磁铁组、对称设置在从动行进空间(23)上下两侧的两个第一滑槽(24)、滑动设置在每个第一滑槽(24)中的第一滑动块(26)、固定设置在每个第一滑槽(24)一侧壁和第一滑动块(26)一侧面之间的第一压缩弹簧(25),所述从动行进轴(27)与对应的所述第一滑动块(26)转动连接,所述磁铁组沿高度方向均匀设有三个磁铁块(12)。

2.根据权利要求1的一种搅拌车叶片清理设备,其特征在于:所述行进装置还包括设置在行进槽(22)左右两侧的主动行进空间(37)、对称设置在主动行进空间(37)中的两个主动行进组件;所述主动行进组件包括转动设置在主动行进空间(37)上下侧壁之间的主动行进轴(36)、固定设置在主动行进轴(36)上的主动行进轮(111)、圆周方向均匀固定设置在行进轮(111)上的六个第二磁铁组,所述磁铁组沿高度方向均匀设有三个第二磁铁块(112)。

3.根据权利要求1的一种搅拌车叶片清理设备,其特征在于:所述行进装置还包括设置在行进槽(22)上侧的带轮空间(82)、固定设置在机体(10)内的行进电机(31)、固定设置在行进电机(31)输出端的主动齿轮(32)、固定设置在左侧主动行进轴(36)上的从动齿轮(35)、固定设置在每个主动行进轴(36)上端面的带轮(33)、传动设置在两个带轮(33)之间的传动带(34),所述主动行进轴(36)向上延伸贯穿所述主动行进空间(37)上侧壁进入到所述带轮空间(82)中,所述主动行进轴(36)且与所述带轮空间(82)上下侧壁转动连接,所述从动齿轮(35)和所述主动齿轮(32)啮合。

4.根据权利要求1的一种搅拌车叶片清理设备,其特征在于:所述喷剂装置包括设置在机体(10)中的两个喷剂组件;所述喷剂组件包括设置在机体(10)中的储液空间(28)、设置在储液空间(28)下侧的出液槽(30)、固定设置在出液槽(30)中的压力泵(29)、固定设置在出液槽(30)下侧的喷嘴组(16)、设置在出液槽(30)一侧的第二液压槽(39)、滑动设置在第二液压槽(39)中的流量板(38),所述流量板(38)向一侧延伸贯穿所述第二液压槽(39)一侧壁进入到出液槽(30)中,所述流量板(38)且与所述出液槽(30)一侧壁滑动连接。

5.根据权利要求1的一种搅拌车叶片清理设备,其特征在于:所述喷剂组件还包括固定设置在机体(10)下端面的液压缸(17)、设置在液压缸(17)中的第一液压槽(41)、滑动设置在第一液压槽(41)中的液压活塞(18)、固定设置在第一液压槽(41)上侧壁和液压活塞(18)上端面之间的第二压缩弹簧(42)、连通设置在第一液压槽(41)和第二液压槽(39)之间的液压油管(40)、对称固定设置在液压缸(17)一侧面的两个第一连接杆(19)、固定设置在两个第一连接杆(19)一端面的刮板(20)。

6.根据权利要求1的一种搅拌车叶片清理设备,其特征在于:所述除垢装置包括对称设置在机体(10)中的两个除垢组件;所述除垢组件包括设置在行进槽(22)一侧的工作空间(13)、滑动设置在工作空间(13)中的储料箱(43)、固定设置在储料箱(43)一端面的拉环(15)、连通设置在工作空间(13)上侧的联动空间(48)、设置在流量板(38)左侧的第二滑槽(51)、设置在第二滑槽(51)左侧的锥齿轮空间(54)、设置在锥齿轮空间(54)下侧的传动空间(61)、滑动设置在第二滑槽(51)中的翻转电机(52)、动力设置在翻转电机(52)输出端的电机轴(50)、固定设置在电机轴(50)右端面的联动杆(49)、固定设置在电机轴(50)左端面定的主动锥齿轮(53)、转动设置在锥齿轮空间(54)下侧壁的锥齿轮轴(56)、固定设置在锥齿轮轴(56)上端面的从动锥齿轮(55)、转动设置在传动空间(61)前后侧壁之间的蜗轮轴(59)、固定设置在蜗轮轴(59)上的蜗轮(58)、滑动设置在传动空间(61)下侧壁的齿条(60)、铰接设置在齿条(60)下端的联动杆(62),所述联动杆(49)向下延伸进入到工作空间(13)中,所述电机轴(50)向右延伸贯穿所述第二滑槽(51)右侧壁进入到所述联动空间(48)中,所述电机轴(50)且与所述联动空间(48)左侧壁转动连接,所述电机轴(50)向左延伸贯穿所述第二滑槽(51)左侧壁进入到所述锥齿轮空间(54)中,所述第二滑槽(51)且与所述锥齿轮空间(54)右侧壁转动连接,所述锥齿轮轴(56)向下延伸贯穿所述锥齿轮空间(54)下侧壁进入到所述传动空间(61)中,所述锥齿轮轴(56)且与所述传动空间(61)上侧壁转动连接,所述齿条(60)向下延伸贯穿所述传动空间(61)下侧壁进入到所述工作空间(13)中,所述齿条(60)且与所述工作空间(13)上侧壁滑动连接。

7.根据权利要求1的一种搅拌车叶片清理设备,其特征在于:所述除垢组件还包括转动设置在工作空间(13)前后侧壁之间的转动轴(63)、固定设置在转动轴(63)上的转动杆(64)、设置在转动杆(64)中的开口滑槽、滑动设置在开口滑槽中的翻转杆(79)、固定设置在翻转杆(79)上端面和开口滑槽上侧壁之间的第五压缩弹簧(81)、铰接设置在翻转杆(79)下端的铰接杆(80)、铰接设置在铰接杆(80)下端的储料斗(14),所述联动杆(62)与所述转动杆(64)右侧面铰接。

8.根据权利要求1的一种搅拌车叶片清理设备,其特征在于:所述除垢组件还包括固定设置在工作空间(13)前侧壁的固定框(69)、固定设置在储料斗(14)上的连接板(78)、固定设置在连接板(78)前侧面的第三滑块(77)、设置在固定框(69)中的第三滑槽(70)、滑动设置在第三滑槽(70)中的第二滑块(72)、固定设置在第三滑槽(70)右侧壁和第二滑块(72)右端面之间的第三压缩弹簧(71)、转动设置在第二滑块(72)中的连接轴(73)、设置在第三滑槽(70)下侧的第四滑槽(74)、滑动设置在第四滑槽(74)中的定位块(76)、固定设置在定位块(76)下侧面和第四滑槽(74)下侧壁之间的第四压缩弹簧(75),所述第三滑块(77)在所述第三滑槽(70)中滑动连接,所述连接轴(73)后端面与所述联动杆(49)固定连接,所述第二滑块(72)与所述定位块(76)抵接,所述第三滑块(77)能够与所述定位块(76)抵接。

9.根据权利要求1的一种搅拌车叶片清理设备,其特征在于:所述除垢组件还包括转动设置在工作空间(13)前后侧壁之间的旋转轴(65)、转动设置在旋转轴(65)上的转动盘(66)、固定设置在储料斗(14)下侧面的连接块(68)、传动设置在连接块(68)和联动杆(49)下端之间的刚性绳(67)。

10.根据权利要求1的一种搅拌车叶片清理设备,其特征在于:所述除垢组件包括对称固定设置在储料斗(14)内表面的两个固定块(45)、分别铰接设置在固定块(45)上的两个伸缩杆(46)、固定设置在两个伸缩杆(46)下端面的辅助出料板(47),所述辅助出料板(47)与所述储料斗(14)内表面抵接。
