专利号: 2020107193405
申请人: 南京灵雀智能制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-12-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

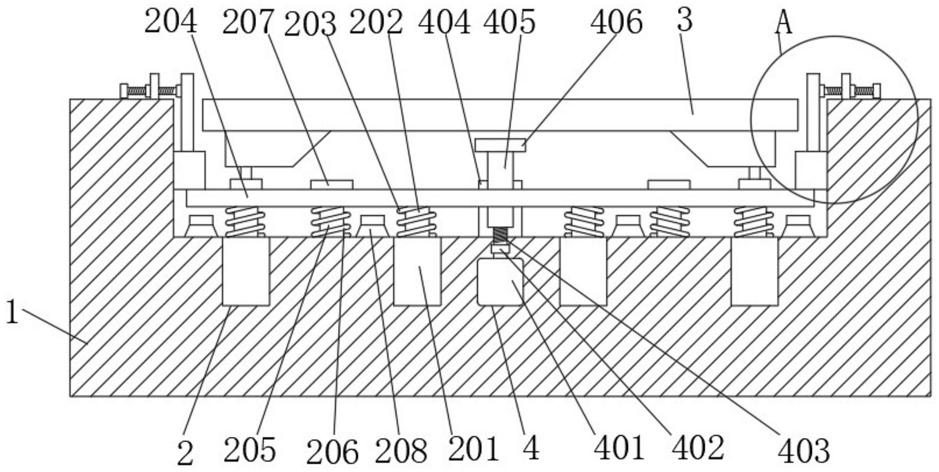

1.一种地磅称重支座结构,其特征在于:包括基坑(1)和地磅(3),所述基坑(1)与地磅(3)之间设有缓冲防护机构(2),所述缓冲防护机构(2)包括有缓冲座(201)、缓冲杆(202)、第一弹簧(203)、缓冲板(204)、导向杆(205)、第二弹簧(206)、限位块(207)、限位座(208)、密封圈(209)、活塞(2010)、流通孔(2011)、第三弹簧(2012),所述基坑(1)的侧边与地磅(3)之间设有水平防撞机构(5),所述水平防撞机构(5)包括有滑座(501)、防撞板(502)、螺座(503)、螺杆(504)、连接轴套(505)和锁紧螺帽(506),所述基坑(1)的内部中间位置设有垂直限位机构(4)。

2.根据权利要求1所述的一种地磅称重支座结构,其特征在于:所述缓冲座(201)嵌入安装在基坑(1)的内部底部位置,所述缓冲杆(202)活动连接在缓冲座(201)的顶端,所述第一弹簧(203)套设在缓冲杆(202)的外部,所述缓冲板(204)固定安装在缓冲杆(202)的顶端,所述导向杆(205)贯穿缓冲板(204)固定连接在基坑(1)的底部,所述第二弹簧(206)套设在导向杆(205)的外部,所述限位块(207)固定安装在导向杆(205)的顶端,所述限位座(208)固定安装在基坑(1)的内部位于导向杆(205)和缓冲杆(202)之间位置,所述密封圈(209)固定安装在缓冲座(201)的内部顶部位置,所述活塞(2010)固定安装在缓冲杆(202)的低端位于缓冲座(201)的内部,所述流通孔(2011)开设在活塞(2010)的上表面,所述第三弹簧(2012)放置在缓冲座(201)的内部位于活塞(2010)的下方位置。

3.根据权利要求2所述的一种地磅称重支座结构,其特征在于:所述缓冲座(201)的内部填充有阻尼油,所述缓冲座(201)的数量为12个,12个所述缓冲座(201)呈4*3矩形整列。

4.根据权利要求1所述的一种地磅称重支座结构,其特征在于:所述限位座(208)的形状为梯形,所述限位座(208)与限位块(207)之间的间距为10mm,所述地磅(3)放置在缓冲板(204)的上部。

5.根据权利要求1所述的一种地磅称重支座结构,其特征在于:所述滑座(501)固定安装在基坑(1)的内壁,所述防撞板(502)滑动连接在滑座(501)的上部,所述螺座(503)固定安装在基坑(1)的顶部,所述螺杆(504)贯穿螺座(503),所述螺杆(504)的一端通过连接轴套(505)与防撞板(502)活动连接,所述锁紧螺帽(506)螺纹连接在螺杆(504)的外部位于螺座(503)的一侧位置。

6.根据权利要求5所述的一种地磅称重支座结构,其特征在于:所述滑座(501)的底部与限位块(207)的底部平齐,所述防撞板(502)的一侧胶合连接有防撞垫。

7.根据权利要求1所述的一种地磅称重支座结构,其特征在于:所述垂直限位机构(4)包括有电机(401)、连接件(402)、丝杆(403)、导向套(404)、限位柱(405)、垫块(406)和限位卡条(407),所述电机(401)嵌入安装在基坑(1)的内部中间位置,所述丝杆(403)通过连接件(402)与电机(401)的输出轴固定连接,所述导向套(404)固定安装在基坑(1)的内部中间位置,所述限位柱(405)活动连接在导向套(404)的内部,所述垫块(406)固定安装在限位柱(405)的顶端,所述限位卡条(407)固定安装在限位柱(405)的外部。

8.根据权利要求1所述的一种地磅称重支座结构,其特征在于:所述丝杆(403)与限位柱(405)螺纹连接,所述导向套(404)的内表面开设有限位卡槽,限位卡槽与限位卡条(407)契合匹配。

9.一种如权利要求1所述的地磅称重支座结构的使用方法,其特征在于,该使用方法具体包括以下步骤:

步骤一:首先,当重物移动到地磅(3)上部的时候,地磅(3)受力压迫缓冲板(204)向下下压,从而压迫缓冲杆(202)向下下压,因缓冲板(204)受到导向杆(205)的限位,所以只能够垂直方向移动,当缓冲板(204)带动缓冲杆(202)下压的同时,压迫第一弹簧(203)和第二弹簧(206)收缩,同时通过活塞(2010)压迫第三弹簧(2012),并且活塞(2010)的流通孔(2011)与缓冲座(201)内部的阻尼油产生阻尼现象;

步骤二:其次,当物体移动到地磅(3)上部的时候,地磅(3)会产生晃动的现象,而基坑(1)与地磅(3)之间的缝隙较大,因此会导致地磅(3)晃动幅度较大,此时人们即可利用水平防撞机构(5)进行缩小地磅(3)的晃动范围,操作时,利用外部扳手松动锁紧螺帽(506),松动后转动螺杆(504),螺杆(504)通过与螺座(503)之间的螺纹作用水平移动,因防撞板(502)通过连接轴套(505)与螺杆(504)活动连接的,而且防撞板(502)与滑座(501)之间是滑动连接的,所以当螺杆(504)移动的时候,能够带动防撞板(502)移动,人们将防撞板(502)移动至贴合地磅(3)外壁3mm左右的位置,然后拧紧锁紧螺帽(506),使得锁紧螺帽(506)贴合在螺座(503)的一侧,将螺杆(504)固定,即可固定防撞板(502)的位置;

步骤三:启动电机(401)工作,电机(401)的输出轴通过连接件(402)带动丝杆(403)转动,丝杆(403)在限位柱(405)的内部转动,因导向套(404)与限位柱(405)之间通过限位卡条(407)和限位卡槽限位,所以丝杆(403)转动的时候限位柱(405)不会转动,而限位柱(405)会受到螺纹作用垂直方向移动,人们将限位柱(405)移动至垫块(406)与地磅(3)之间保持3-6mm即可,称重的时候,如果显示器的重量与称重传感器的最大荷载两等同,则代表着地磅(3)的底部一斤接触到限位柱(405)的顶部了,则代表着物体以及超重了。
