专利号: 2020107198841
申请人: 衡阳师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

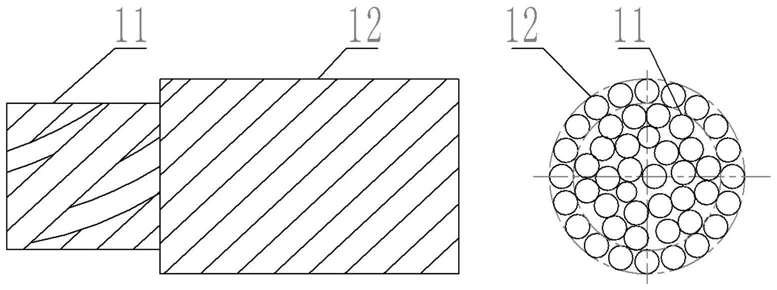

1.一种内束外绞电缆导体,其特征在于,所述的导体包括束线和包覆在束线外的绞线;

所述的束线由多根内部单线不规则排列而成,所述的绞线由多根最外层单线规则排列而成。

2.根据权利要求1所述的内束外绞电缆导体,其特征在于,所述的绞线为单层结构。

3.根据权利要求1所述的内束外绞电缆导体,其特征在于,最外层单线根数n与单线总根数N、单线直径d以及导体的外径D满足如下关系:n=INT{π(D-d)/d}±3;

式中:n——最外层单线根数;

D——导体的外径;

N——单线总根数;

d——单线直径。

4.权利要求1~3任一项所述的内束外绞电缆导体的加工方法,其特征在于,包含如下步骤:导体绞制前在束绞设备的主分线板与并线模之间增加定位分线板,所述定位分线板的中间位置装有辅助并线模,所述辅助并线模的周围均匀分布多个绞线定位孔;

导体绞制时,N-n根内部单线通过主分线板中间分线孔后进入定位分线板中间的辅助并线模;n根最外层单线通过主分线板外围分线孔后再通过定位分线板上的绞线定位孔,与N-n根内部单线合并于并线模;再进入绞笼进行绞合即得所述的内束外绞电缆导体。

5.根据权利要求4所述的内束外绞电缆导体的加工方法,其特征在于,定位分线板上绞线定位孔的个数与最外层单线根数相等;

n根最外层单线通过分线板外围分线孔后,按每孔一根分别通过定位分线板上的绞线定位孔。

6.根据权利要求4所述的内束外绞电缆导体的加工方法,其特征在于,定位分线板上绞线定位孔的个数小于最外层单线根数;

n根最外层单线通过分线板外围分线孔后,部分绞线定位孔按每孔二根,部分绞线定位孔按每孔一根,分别通过定位分线板上的绞线定位孔;

所述的每孔二根与每孔一根均匀分布。

7.根据权利要求4所述的内束外绞电缆导体的加工方法,其特征在于,定位分线板与主分线板与并线模之间的距离分别为5-20cm。

8.根据权利要求4所述的内束外绞电缆导体的加工方法,其特征在于,导体绞制在同一台束绞设备上一次性加工完成。
