专利号: 202010720384X
申请人: 西安邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

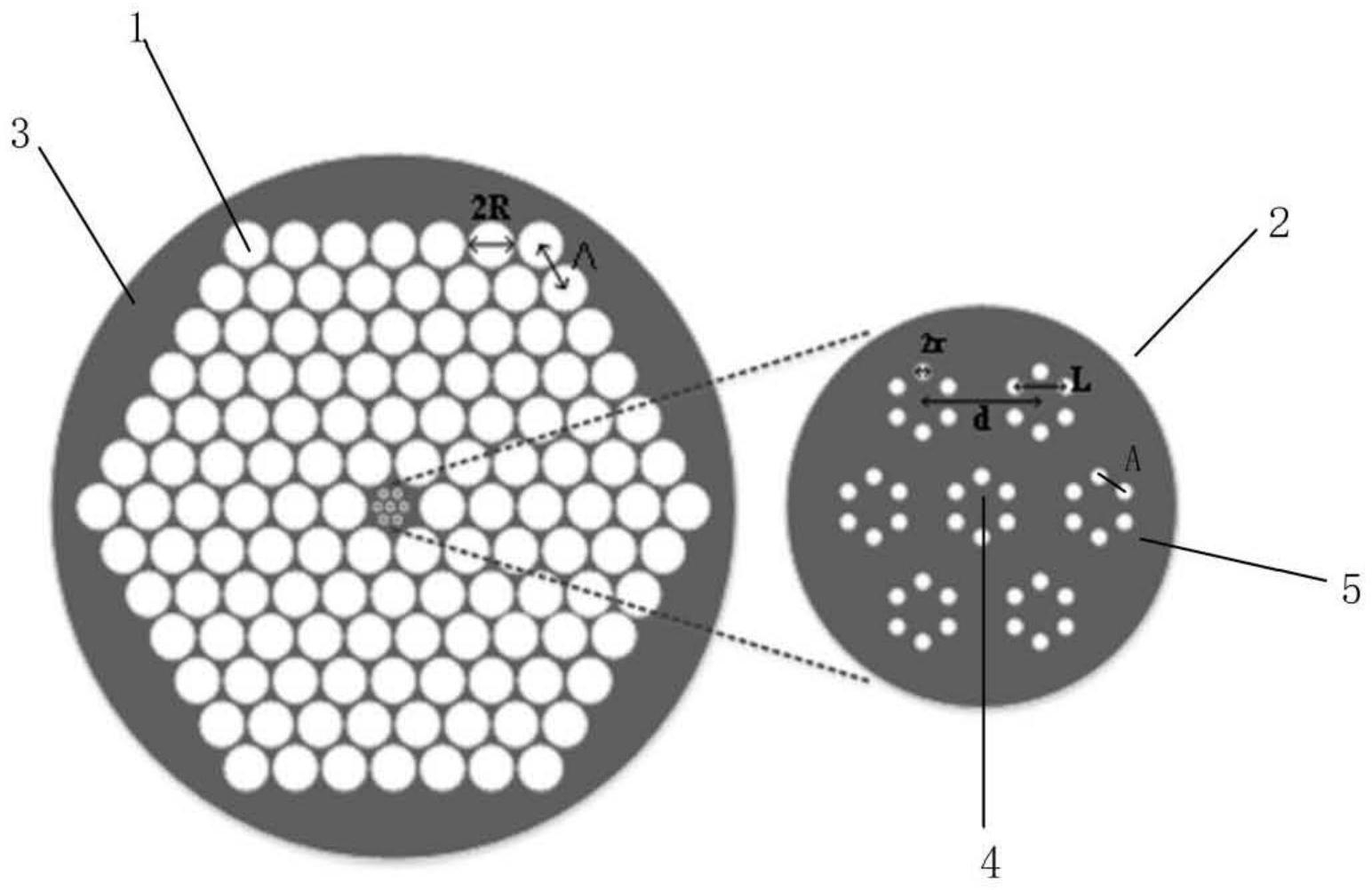

1.一种2-5THz宽频六边形多孔纤芯超高双折射太赫兹光纤,其特征在于,所述太赫兹光纤包括:包层(1)和纤芯(2);所述包层(1)和所述纤芯(2)设置在基底材料(3)内;

所述纤芯(2)包括:中心内层(4)和外层(5);

所述中心内层(4)为6个圆形空气孔围成的正六边形区域;所述外层(5)为36个圆形空气孔组成,以每6个圆形空气孔为基本单元,围成6个正六边形区域;以所述中心内层(4)为中心,所述外层(5)的6个正六边形区域环绕成一个双层六边形的级联型区域;

所述纤芯(2)嵌入所述包层(1)内部。

2.根据权利要求1所述的一种2-5THz宽频六边形多孔纤芯超高双折射太赫兹光纤,其特征在于,所述包层(1)是由六层正六角晶格排列的圆形空气孔构成;最内层由六个圆形空气孔组成,第二、三、四、五、六层分别有12、18、24、30、36个圆形空气孔组成。

3.根据权利要求2所述的一种2-5THz宽频六边形多孔纤芯超高双折射太赫兹光纤,其特征在于,组成所述包层(1)的圆形空气孔的半径R为45μm~49μm。

4.根据权利要求3所述的一种2-5THz宽频六边形多孔纤芯超高双折射太赫兹光纤,其特征在于,组成所述包层(1)的相邻两个圆形空气孔之间的距离∧为100μm~104μm。

5.根据权利要求4所述的一种2-5THz宽频六边形多孔纤芯超高双折射太赫兹光纤,其特征在于,组成所述纤芯(2)的圆形空气孔的半径r为1μm~3μm。

6.根据权利要求5所述的一种2-5THz宽频六边形多孔纤芯超高双折射太赫兹光纤,其特征在于,组成所述纤芯(2)的相邻两个圆形空气孔的距离为A, L为13μm~15μm。

7.根据权利要求6所述的一种2-5THz宽频六边形多孔纤芯超高双折射太赫兹光纤,其特征在于,组成所述纤芯(2)的相邻两个正六边形区域的距离d为27μm~31μm。

8.根据权利要求1所述的一种2-5THz宽频六边形多孔纤芯超高双折射太赫兹光纤,其特征在于,所述基底材料(3)为环烯烃共聚物COC。
