专利号: 202010721839X
申请人: 温州泰乐维工程设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

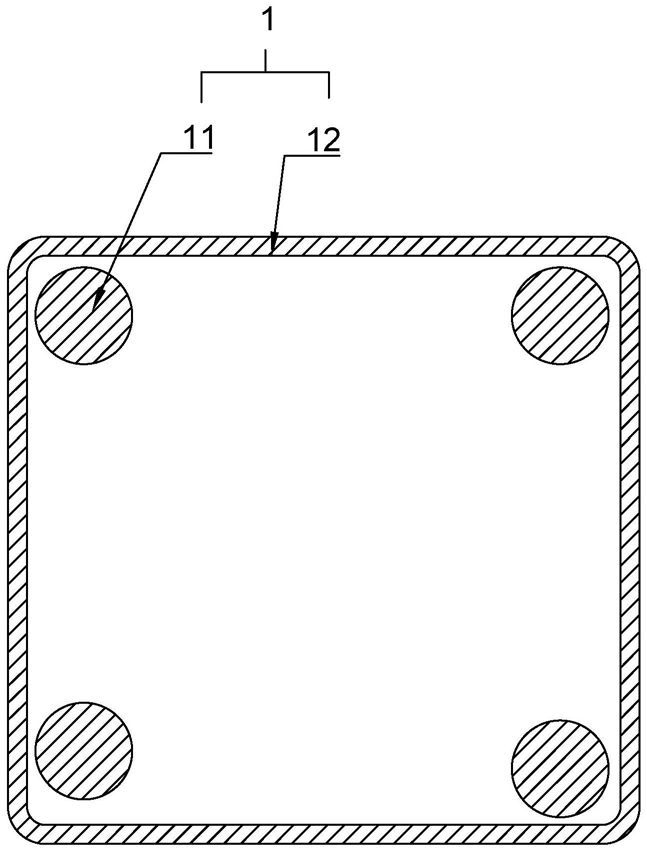

1.一种混凝土保温外墙,包括竖向设置的钢筋(11)以及横向设置的箍筋(12),所述钢筋(11)和箍筋(12)围设形成钢筋笼(1),所述钢筋笼(1)浇筑有混凝土,所述钢筋笼(1)的混凝土形成外墙体(2),所述外墙体(2)内部设置有内墙(21),其特征在于:相邻外墙体(2)之间设置有伸缩缝(3),伸缩缝(3)内设置有填充件(4),所述填充件(4)由可形变材料制成,所述相邻外墙体(2)上设置有填充槽(22),所述填充槽(22)与伸缩缝(3)连通并且构成“T”型结构,当填充件(4)安装于伸缩缝(3)内后,所述填充槽(22)内可采用高强砂浆进行填充。

2.根据权利要求1所述的一种混凝土保温外墙,其特征在于:所述填充件(4)包括橡胶片(23),所述橡胶片(23)一端设置有抵触片(24),另一端设置有连接片(25),所述连接片(25)用于与内墙(21)连接,所述抵触片(24)、连接片(25)以及橡胶片(23)三者呈“Z”型结构设置,所述连接片(25)上设置有圆形孔(5),所述圆形孔(5)用于供紧固螺钉穿过与内墙(21)紧固连接。

3.根据权利要求2所述的一种混凝土保温外墙,其特征在于:所述橡胶片(23)上设置有第一穿孔(6),所述连接片(25)上设置有第二穿孔(61),所述第一穿孔(6)和第二穿孔(61)孔径相同,所述第一穿孔(6)和第二穿孔(61)内穿设有螺栓螺母(62)。

4.根据权利要求1所述的一种混凝土保温外墙,其特征在于:所述填充件(4)包括弹性片(41),所述弹性片(41)设置于伸缩缝(3)内,所述弹性片(41)两端设置有封闭杆(42),所述封闭杆(42)上设置有卡接槽(43),所述卡接槽(43)沿着弹性片(41)的长度方向延伸设置,所述卡接槽(43)能够与侧端相适配。

5.根据权利要求4所述的一种混凝土保温外墙,其特征在于:所述封闭杆(42)上侧面设置有两根矫正杆(7),所述填充槽(22)内设置有用于与矫正杆(7)相适配的矫正槽(8),当封闭杆(42)插入填充槽(22)内时,所述矫正杆(7)与矫正槽(8)相适配。

6.根据权利要求5所述的一种混凝土保温外墙,其特征在于:所述内墙(21)包括保温层(9)以及包围层(91),所述包围层(91)设置于保温层(9)两侧的位置上,所述保温层(9)内设置有至少一个的卡入槽(92),所述卡入槽(92)内置保温板(93),所述保温层(9)与包围层(91)之间采用胶水粘接。

7.根据权利要求6所述的一种混凝土保温外墙,其特征在于:所述抵触片(24)和连接件内填充有金属板(241),所述金属板(241)呈波纹状,所述金属板(241)外侧包裹有弹性材料。
