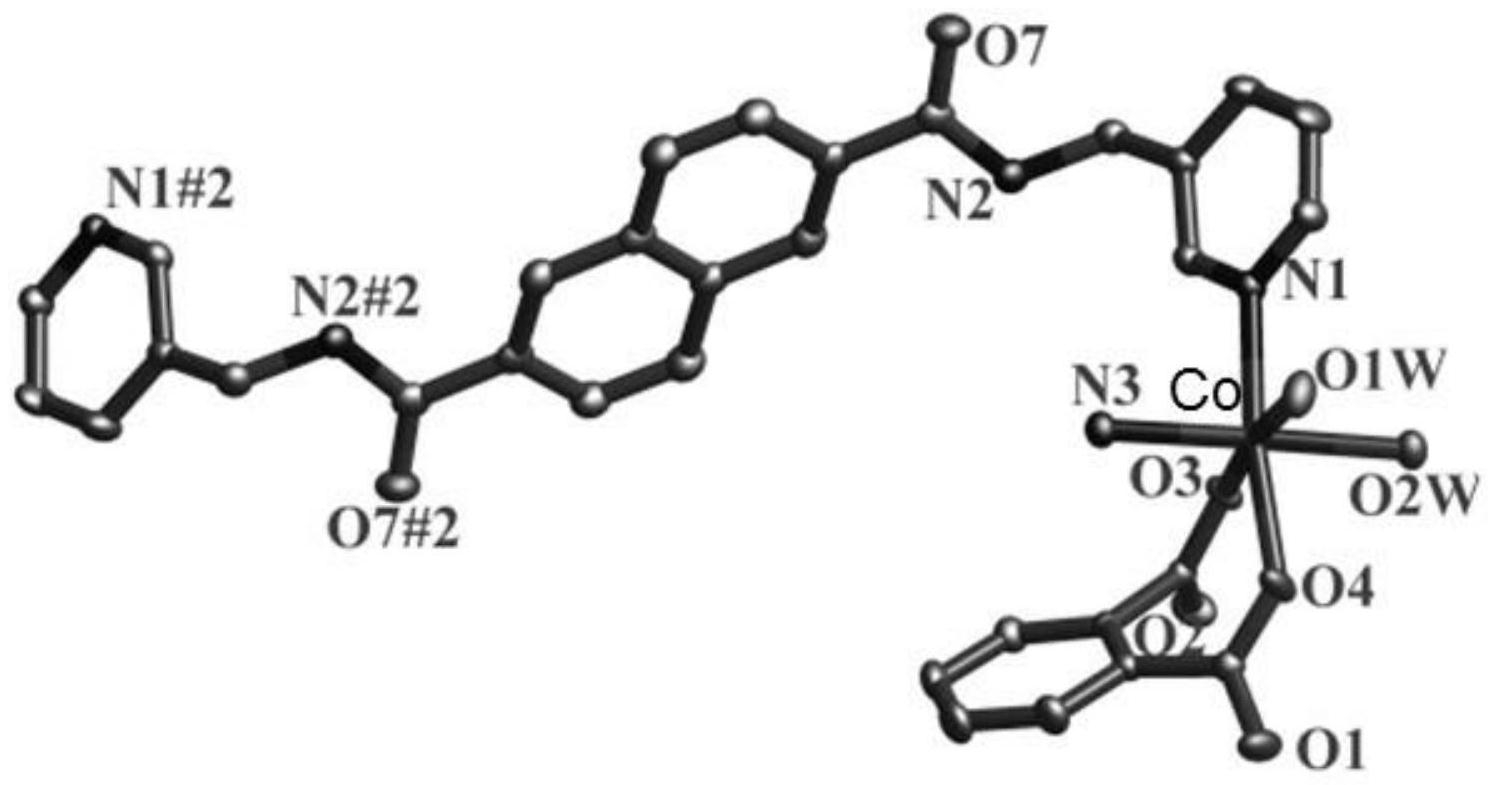

1.一种含过渡金属有机聚合物的氧析出电催化剂，其特征在于，包括以下步骤：

1)将过渡金属盐、链状萘二甲酰胺、苯二甲酸、NaOH混合，放入去离子水中均匀混合；过渡金属盐的物质的量为链状萘二甲酰胺物质的量的0.5-6倍，苯二甲酸的物质的量为链状萘二甲酰胺物质的量的0.5-6倍，NaOH物质的量为链状萘二甲酰胺物质的量的1-10倍，链状萘二甲酰胺的摩尔浓度控制在0.001-0.02摩尔/升；

2)将步骤1)得到的混合物放入聚四氟乙烯衬里的高压釜中，在100-150℃温度下反应

2-5天，缓慢冷却至室温后经过滤洗涤、干燥，即得到可用于电催化氧析出反应的过渡金属有机聚合物。

2.根据权利要求1所述的一种含过渡金属有机聚合物的氧析出电催化剂，其特征在于，所述的过渡金属盐中的金属元素为钴、镍、锰中的一种以上。

3.根据权利要求1所述的一种含过渡金属有机聚合物的氧析出电催化剂，其特征在于，所述的过渡金属盐为过渡金属氯化盐、过渡金属乙酸盐、过渡金属硝酸盐中的一种以上。

4.根据权利要求1所述的一种含过渡金属有机聚合物的氧析出电催化剂，其特征在于，所述的链状萘二甲酰胺为N,N-双(甲基-吡咯基)-萘二甲酰胺、N,N-双(甲基-吡啶基)-萘二甲酰胺、N,N-双(甲基-哌啶基)-萘二甲酰胺、N,N-双(氨基-吡咯基)-萘二甲酰胺、N,N-双(氨基-吡啶基)-萘二甲酰胺、N,N-双(氨基-哌啶基)-萘二甲酰胺中的一种以上。

5.根据权利要求4所述的一种含过渡金属有机聚合物的氧析出电催化剂，其特征在于，所述的链状萘二甲酰胺中的甲基为二甲基或四甲基。

6.根据权利要求1所述的一种含过渡金属有机聚合物的氧析出电催化剂，其特征在于，步骤2)得到的过渡金属有机聚合物应用于燃料电池、金属空气电池、电水解析氢的氧析出反应中。
