专利号: 2020107235249
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.水体分层精准取样装置,包括:取样组件(30),所述取样组件(30)包括取样基件(31),所述取样基件(31)内设空腔且空腔由分隔板(38)分隔成至少两个上下布设的取样室(37),所述取样基件(31)上开设有与取样室(37)连通的通水口,所述通水口上配设密封塞(36),所述取样室(37)内插接有连接软管(14),所述连接软管(14)与取样基件(31)外的真空泵(11)连接,所述取样基件(31)外侧设有与其轴线平行的取样辅助管(32),所述取样基件(31)外部转动连接有第一转动环(50),所述取样辅助管(32)外部固接有第二转动环,所述第一转动环(50)和第二转动环通过第二连接件(51)连接,所述转动环(50)的环内面设有两个内凸环体,所述取样基件(31)外壁开设与内凸环体对应的环槽,所述转动环(50)和取样基件(31)外壁之间布设有滚珠(52)。

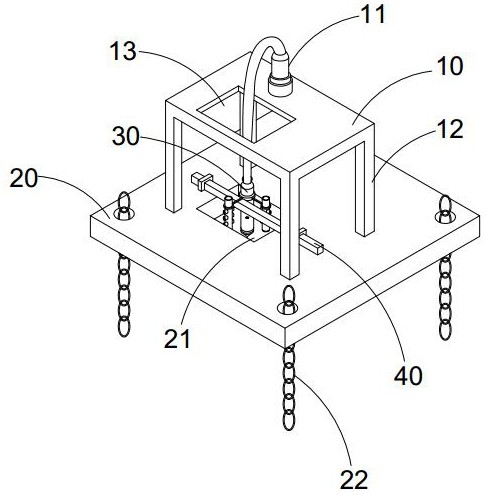

2.根据权利要求1所述的水体分层精准取样装置,其特征是:还包括第二安装板(20),所述第二安装板(20)中部开设有第二通槽(21),所述第二安装板(20)上方设有第一安装板(10),所述第一安装板(10)底面通过至少三根安装支脚(12)与第二安装板(20)固接,所述第一安装板(10)上开设有与第二通槽(21)对应的第一通槽(13),所述第一通槽(13)、第二通槽(21)供取样组件(30)通过,所述真空泵(11)安装于第一安装板(10)上,所述第二安装板(20)中空设置或采用浮性材料制备,所述第二安装板(20)优选采用浮性材料制备。

3.根据权利要求2所述的水体分层精准取样装置,其特征是:所述第二通槽(21)两侧分别设有限位框体(41),所述限位框体(41)内穿接限位撑杆(40),所述限位撑杆(40)用于限制取样组件(30)上的第二连接件(51)上下位移;优选的,所述第二安装板(20)的板体上环绕第二通槽(21)开设限位孔(23),所述限位孔(23)内放置第一限位件(22)。

4.根据权利要求1所述的水体分层精准取样装置,其特征是:所述取样辅助管(32)为管状结构,所述取样辅助管(32)上连接有与其轴线垂直设置的导流管(70),所述导流管(70)与取样基件(31)相对端开设有第二导流孔(73),另一端面开设第三导流孔(72),所述第三导流孔(72)与第二导流孔(73)连通设置,所述第二导流孔(73)的孔径由导流管(70)管口向内侧渐缩,所述第二导流孔(73)孔径小于第三导流孔(72)孔径,所述取样辅助管(32)内的导流管(70)上下端面分别设有第一导流孔(71),所述第一导流孔(71)与第三导流孔(72)相交,所述第一导流孔(71)的孔径由导流管(70)内向外渐缩。

5.根据权利要求1所述的水体分层精准取样装置,其特征是:所述取样室(37)内设有封口组件(60),所述封口组件(60)包括竖直设置的第一活塞管(65),所述第一活塞管(65)固设置于密封塞(36)一侧的取样室(37)内壁上,所述第一活塞管(65)内设上下滑移的活塞(64),所述活塞(64)上方设有同轴的连接柱体(63),所述连接柱体(63)通过第三连接件(62)连接有第一浮力件(61),所述取样室(37)内充满水体情况下第一浮力件(61)对密封塞(36)的通水口等高,所述第一浮力件(61)通过第三连接件(62)与密封塞(36)连接。

6.根据权利要求5所述的水体分层精准取样装置,其特征是:所述第一活塞管(65)内的活塞(64)下方设有同轴的连接柱体(63),所述活塞下方的连接柱体(63)通过第三连接件(62)连接有球状网套(66),所述网套(66)内放置充气球体,所述取样室(37)内底面放置轴线与取样室(37)底面平行的第二活塞管(67),所述第二活塞管(67)内设置活塞(64),所述第二活塞管(67)内的活塞(64)通过连接柱体(63)和第三连接件(62)与网套(66)连接。

7.根据权利要求1所述的水体分层精准取样装置,其特征是:所述取样基件(31)外侧的取样辅助管(32)数量至少为两个,所述取样辅助管(32)底面高度高于取样基件(31)底面高度。

8.根据权利要求1所述的水体分层精准取样装置,其特征是:所述取样基件(31)底面开设有半通槽(39),所述半通槽(39)的槽底面为外凸弧面,所述取样基件(31)底部侧壁环绕开设与半通槽(39)内槽面连通的导向通孔(310),所述导向通孔(310)的轴线与取样基件(31)轴线夹角为锐角。

9.根据权利要求8所述的水体分层精准取样装置,其特征是:所述半通槽(39)的内槽面通过第一连接件(33)连接有配重件(34)。
