专利号: 2020107262532
申请人: 谢文杰
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

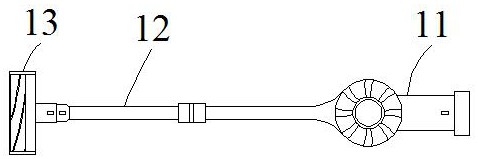

1.一种无线手持吸尘器,其特征在于,包括主机、尘管及吸头,所述尘管的两端分别与所述主机及尘管可拆卸相连,且所述尘管与主机及吸头之间均为电连接;

所述吸头包括罩壳、滚筒刷及电机,所述罩壳的两端分别为左端板及右端板,所述滚筒刷的两端分别与所述左端板及右端板转动连接,所述电机连接有输出轴,所述输出轴通过传动机构连接所述滚筒刷,使得所述电机工作时能够带动所述滚筒刷转动;所述输出轴还连接有驱动轴,所述驱动轴与所述输出轴相垂直,所述驱动轴与输出轴之间通过一对伞齿轮相连,所述驱动轴位于所述输出轴的上方,所述罩壳的顶部设置有连接口,所述驱动轴的顶端朝向所述连接口,且所述驱动轴的顶端设置有插口;所述罩壳的顶部可拆卸地连接有副刷头;

所述副刷头包括刷盘、连接杆及连接轴,所述连接轴的顶端连接于所述刷盘的底端使连接轴能够带动刷盘转动,所述连接杆的顶端转动连接于所述刷盘的底端,所述连接轴穿过所述连接杆,且连接轴的底端延伸至所述连接杆的外部,所述连接杆的底端可拆卸地连接于所述连接口,所述连接轴的底端可拆卸地连接于所述插口,使得所述电机工作时能够通过所述驱动轴带动所述刷盘转动。

2.根据权利要求1所述的无线手持吸尘器,其特征在于,所述刷盘呈上大下小的锥形结构,所述刷盘的顶部密集设置有硬刷毛。

3.根据权利要求1所述的无线手持吸尘器,其特征在于,所述连接口的顶部设置有盖板,所述盖板的一侧与所述连接口相铰接。

4.根据权利要求2所述的无线手持吸尘器,其特征在于,所述刷盘的底部设置有插孔,所述插孔的底部竖直连接有副轴,所述副轴的底部延伸至所述连接杆内,所述副轴的底端沿其轴线方向设置有连接孔,所述连接轴的顶端插入所述连接孔内,且所述连接轴能够沿所述连接孔的轴线方向移动;

所述连接杆的外部连接有套筒,所述套筒与连接杆同轴设置,所述套筒能够沿所述连接杆的轴线方向移动,所述套筒的底端连接有紧固螺套,所述紧固螺套用于将所述套筒固定于所述连接杆上;所述刷盘的底端转动连接于所述套筒的外侧。

5.根据权利要求4所述的无线手持吸尘器,其特征在于,所述连接孔及所述插口的断面均为矩形结构,所述连接杆为空心结构,所述连接轴的外侧与所述连接杆的内壁之间转动连接。

6.根据权利要求4所述的无线手持吸尘器,其特征在于,所述连接杆的顶端延伸至所述插孔内,所述刷盘的底部形成环形的连接部,所述连接部与所述套筒相连。

7.根据权利要求4所述的无线手持吸尘器,其特征在于,所述套筒的底部沿其轴线方向开设有多个收缩缝,且所述套筒的外侧设置有外螺纹,所述紧固螺套螺接于所述外螺纹。

8.根据权利要求7所述的无线手持吸尘器,其特征在于,所述连接孔内设置有弹簧,所述弹簧处于压缩状态,所述弹簧对所述副轴具有向上的弹力。
