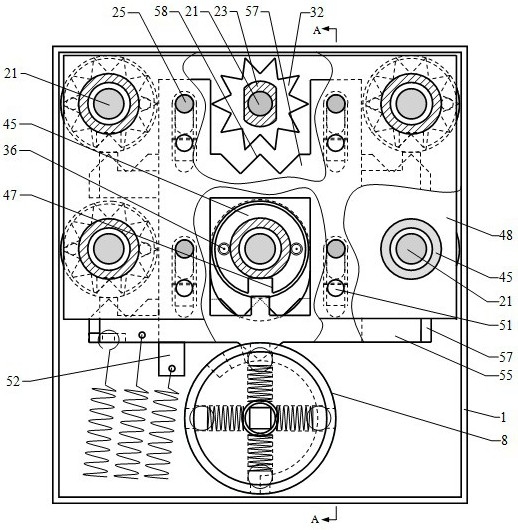

1.一种推挤脱开式机械密码锁，包括锁体、扣盖、锁具外面板和执手，锁具外面板上装配执手和6个相互独立的旋钮盘及对应的6个旋钮轴，各旋钮轴的里侧端沿轴向设有方形盲孔，各旋钮盘正上方设有一个对号准星，旋钮盘上设有均匀分布的从0到9的10个数字刻度，并且按顺时针方向由小到大排序，锁体为矩形体形状，位于外侧的侧面板为锁体外侧板，位于里侧的侧面板为锁体里侧板，锁体里侧板的里侧下部与扣盖装配，二者形成的腔体以及扣盖的外部用于装配开锁执行机构，并通过驱动锁栓、锁舌运行而完成开锁和上锁，锁体内的下侧设有凸轮机构，该凸轮机构包括凸轮、圆台、圆台轴、驱动轴、碰珠和碰珠弹簧，其中，圆台上沿径向设有4个圆柱形的碰珠滑道并按圆周方向均匀分布，碰珠滑道内从里到外分别活动装配1个碰珠弹簧和1个碰珠，圆台与凸轮的内腔活动装配，凸轮的内腔与凸轮的外圆面之间对应4个碰珠滑道设有4个止动通孔，止动通孔直径小于碰珠直径，静态下，各碰珠的一部分嵌入止动通孔中，圆台轴的里侧端与圆台装配、同步转动，圆台轴的中部与锁体外侧板的轴孔活动装配，圆台轴的外侧端的方轴伸出至锁体外侧板之外，锁具安装于门扇外面板内侧的加强板上后，圆台轴外侧端的方轴活动插入到执手转轴的方孔中，凸轮的轴心线上设有方孔，该方孔与驱动轴的外侧端的方轴装配，驱动轴的中部与锁体里侧板的轴孔活动装配，驱动轴里侧端的扁轴即为驱动轴扁轴，驱动轴里侧最末端的圆轴即为驱动轴圆轴，驱动轴扁轴、驱动轴圆轴均伸出至锁体里侧板之外，即进入扣盖中，并与开锁执行机构连接，凸轮里侧的外圆面上沿圆周方向设有3个同深度的弧形滑道，并沿凸轮的轴向排列，各弧形滑道的左侧端面即为凸缘，从里向外依次为第一凸缘、第二凸缘和第三凸缘，当凸轮不能转动而强力扭转执手时，圆台、圆台轴以及执手相对凸轮空转，其特征是：锁体内在垂直锁体方向设有6个联动轴、6个返转轴和4个导向轴，其排列方式在水平方向为上下两排，在垂直方向左右对称，在锁体内与锁体平行方向设有4个板，从外向里依次为横滑板、插板、推挤板和锁止板，各联动轴的外侧端与锁体外侧板的轴孔活动装配，联动轴的最外侧端头为方形体并且伸出至锁体外侧板之外，并与旋钮轴的里侧端的方形盲孔活动装配、同步转动，各联动轴的位于锁体外侧板与锁体里侧板之间的部分为台阶轴形状，其外侧部分为粗轴，里侧部分为细轴，该细轴与返转轴的轴心通孔活动装配，返转轴的外侧端面与联动轴的粗轴的里侧端面活动接触，返转轴的外侧端的外部为扁轴并同时与锯齿轮、拨轮的长圆孔装配、同步转动，锯齿轮位于拨轮的里侧并与锁体里侧板活动接触，锯齿轮设有10个锯齿，锯齿形状为等腰三角形，同时，锯齿轮的2个相对的齿根位于长圆孔的长度方向的中心线上，拨轮的长圆孔的左右两侧沿轴向分别固定装配1个顶针，两顶针穿过拨轮外侧的部分均为圆锥形状的锥尖，返转轴的里侧端的外圆面与锁体里侧板的轴孔活动装配，返转轴的里侧端头也伸出至锁体里侧板之外，并且该伸出部分也为扁轴，并与变码轮的长圆孔装配、同步转动，变码轮的外侧面与锁体里侧板活动接触，变码轮的边缘处沿轴向设有10个变码孔，并沿变码轮的圆周方向均匀分布，同时，变码轮的2个相对的变码孔位于长圆孔的长度方向的中心线上，各联动轴的细轴穿过返转轴的轴心通孔后延伸至锁体里侧板之外，并同时与驱动轮和轮盖的中心通孔活动装配，其中，驱动轮的外侧面与变码轮的里侧面活动接触，驱动轮的中心通孔的正下方为1个径向豁口，轮盖为水桶形状，并从里向外扣在驱动轮外部，轮盖的内部侧面、变码轮的里侧侧面以及径向豁口所形成的空间内装入1个弹簧和1个钢珠，联动轴的里侧端的对应位置设有1个键槽，静态下钢珠在弹簧推动下嵌入键槽一部分，联动轴转动时通过键槽、钢珠带动驱动轮转动，当驱动轮所受阻力超过限值时，联动轴空转，驱动轮的中心通孔的正上方设有1个变码螺孔，轮盖对应该变码螺孔设有1个通孔，1个变码螺栓穿过该通孔后与变码螺孔装配，变码螺栓的外侧端头穿过变码螺孔后还插入变码轮的1个变码孔中，并且插入不同的变码孔中即代表不同的开锁密码，各导向轴的两端分别与锁体外侧板、锁体里侧板的对应轴孔装配，导向轴的中部为台阶轴形状，从外到内依次为滑板轴、卡簧槽、插板轴、推板轴、限位轴和锁板轴，其中滑板轴、插板轴、锁板轴的直径相同，并且小于推板轴的直径，而推板轴的直径小于限位轴的直径，卡簧槽内装配1个卡簧，横滑板上对应设有4个导向孔，分别与导向轴的滑板轴活动装配，各滑板轴上分别装配1个推簧，该推簧的外侧端与锁体外侧板接触，推簧的里侧端与横滑板接触，横滑板的里侧侧面与导向轴上的卡簧接触，横滑板上还另外设有6个通孔即随动轮孔，用于装配随动轮，该随动轮的轴心线上也设有轴心通孔，该轴心通孔用于联动轴的粗轴从其中穿过，并且二者之间保留一定的间隙，随动轮的外部呈台阶轴形状，其中，随动轮外侧端的外圆面与随动轮孔活动装配，并且穿过随动轮孔后其外侧端头设有卡簧槽，并装配1个卡簧，随动轮的里侧端为圆盘，该圆盘左右两侧分别设有1个轴向通孔即对接孔，该圆盘的下部设有1个豁口即随动开口，静态下，随动轮的圆盘的里侧端面与拨轮的外侧端面活动接触，并且拨轮的两锥尖分别活动插入随动轮的对接孔中，即拨轮能带动随动轮同步转动，插板呈两个“出”字紧挨一起时的形状，其上设有4个长圆孔和6个插耳，插板通过该4个长圆孔分别与各导向轴的插板轴活动装配，此时插板与横滑板之间通过导向轴上的卡簧相互隔离开，各插耳对准随动轮的正下方，当密码正确时，各随动开口均位于随动轮的正下方，各插耳能够同时插入对应的随动开口中，进而插板能够向上移动一定距离，推挤板上对应设有4个垂直方向的长孔即推板长孔，并分别与导向轴的推板轴活动装配，各推板长孔的下部分别设有1个向里倾斜的斜推面，推挤板的中上部、中下部分别设有1个U形开口和1个长圆孔，或二者均为矩形，拨轮和随动轮均位于其中，并且当推挤板垂直往复移动时始终与拨轮、随动轮保留一定的间隙，横滑板上各个导向孔的正下方还分别设有1个通孔，并固定装配1个铆钉，该铆钉的端头为半球形，铆钉垂直于横滑板并向里侧延伸，静态下，铆钉穿过插板的长圆孔后进入推挤板上的推板长孔中，并与推挤板的斜推面的上部活动接触，当推挤板向上移动时，斜推面推动铆钉及横滑板沿导向轴向外滑动一定距离，锁止板形状如同“共”字去掉下面的两个“点”，其上对应设有4个长圆孔和6个尖齿，其中，锁止板通过该4个长圆孔与导向轴的锁板轴活动装配，各尖齿为等腰三角形，并各自对准锯齿轮的正下方，当锁止板向上移动后，各尖齿分别插入对应锯齿轮的锯齿的齿槽中，阻止各锯齿轮所在的联动轴转动，锁止板、推挤板、插板的正下方还均设有1个向下突出的凸角，每个凸角的左侧均为一向右下方倾斜的斜面，静态下各凸角均位于凸轮的各个弧形滑道中并分别对准各个凸缘，锁止板、推挤板、插板的左下方还分别与对应的复位拉簧的上端连接，各复位拉簧的下端与锁体下部连接，开锁时，各旋钮盘旋转至正确的数字位置，在下压执手、凸轮正向转动过程中，凸轮的第一凸缘先与锁止板的凸角接触，进而推动锁止板向上移动，使各尖齿插入对应锯齿轮的1个齿槽中，锯齿轮不能再转动，当第一凸缘与锁止板的凸角脱离接触后，第二凸缘开始与推挤板的凸角接触，并使推挤板向上移动，进而使铆钉、横滑板及随动轮向外移动一定距离，并使随动轮的对接孔与拨轮上的锥尖产生一定间隙，即失去接触，当第二凸缘与推挤板的凸角脱离接触后，第三凸缘开始与插板的凸角接触，并使插板向上移动，各插耳同时插入对应的随动开口中，插板向上移动至终点，凸轮能够继续转动，进而带动开锁执行机构运行而开启锁具，若密码不正确，至少有1个随动开口不在随动轮的正下方，阻止插板向上移动，进而阻止凸轮继续转动，锁具不能开启，若强力扭转执手或旋钮盘，执手、旋钮盘均空转，当反向旋转执手后，插板、推挤板、锁止板在各复位拉簧的作用下依次复位，推簧推动横滑板跟随复位。

2.根据权利要求1所述的推挤脱开式机械密码锁，其特征在于：所述横滑板上的铆钉能够取消，在原铆钉所在位置向里侧冲压出一个凸棱或斜面并向里侧延伸，再穿过插板的对应长圆孔后与推挤板的斜推面的上部接触，锁具性能不变。
