专利号: 2020107290937
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

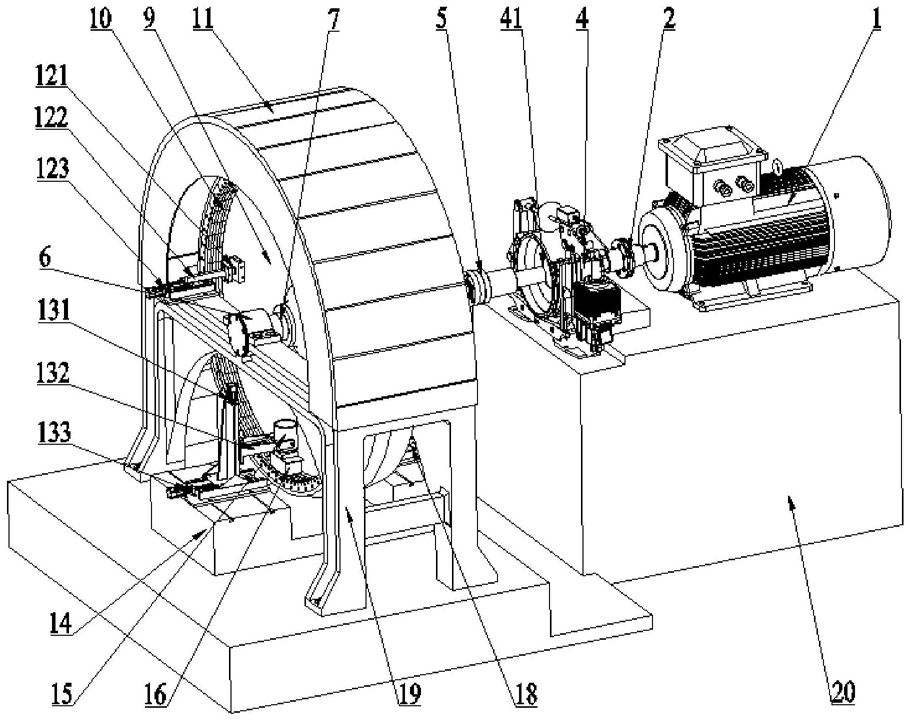

1.一种磁悬浮高速运行模拟试验装置,其特征在于,包括:

转轮(9),所述转轮(9)包括轮辋(91)和轮毂(92),所述轮毂(92)设置在所述轮辋(91)的中部;

驱动机构,所述驱动机构用于驱动所述转轮(9)转动;

第一测试轨道(10),所述第一测试轨道(10)设置在所述轮辋(91)的内壁上;

第二测试轨道(8),所述第二测试轨道(8)设置在所述轮辋(91)的内壁上;

第一测试体(16),所述第一测试体(16)设置在所述第一测试轨道(10)内;

第二测试体(17),所述第二测试体(17)设置在所述第二测试轨道(8)内;

所述第一测试轨道(10)和第二测试轨道(8)分别设置在所述轮毂(92)的两侧。

2.根据权利要求1所述的磁悬浮高速运行模拟试验装置,其特征在于:所述试验装置还包括第一位置控制装置(13)和第二位置控制装置(18);所述第一位置控制装置(13)控制所述第一测试体(16)沿所述第一测试轨道(10)的径向方向往复运动;所述第二位置控制装置(18)控制所述第二测试体(17)沿所述第二测试轨道(8)的径向方向往复运动。

3.根据权利要求2所述的磁悬浮高速运行模拟试验装置,其特征在于:所述第一位置控制装置(13)包括第一底板(1317)、第一滑板(1314)和第一电机(1311),所述第一底板(1317)上设置有两个互相平行的第一直线滑台(1312),两个所述第一直线滑台(1312)之间设置有第一丝杆(1313),所述第一丝杆(1313)与所述第一电机(1311)的输出端相连;两个所述第一直线滑台(1312)的顶部均设置有第一直线滑槽(1315),所述第一滑板(1314)的底部设置有与所述第一直线滑槽(1315)相配合的第一滑块(1316),两个所述第一滑块(1316)之间的所述第一滑板(1314)底部设置有第一螺套,所述第一螺套与所述第一丝杆(1313)螺纹连接;所述第一滑板(1314)的顶部设置有第一夹持臂(132),所述第一测试体(16)设置在所述第一夹持臂(132)上;所述第一丝杆(1313)在所述轮毂(92)上正投影的延长线穿过所述轮毂(92)的中心点;

所述第二位置控制装置(18)包括第三底板(1817)、第三滑板(1814)和第三电机(1811),所述第三底板(1817)上设置有两个互相平行的第三直线滑台(1812),两个所述第三直线滑台(1812)之间设置有第三丝杆(1813),所述第三丝杆(1813)与所述第三电机(1811)的输出端相连;两个所述第三直线滑台(1812)的顶部均设置有第三直线滑槽(1815),所述第三滑板(1814)的底部设置有与所述第三直线滑槽(1815)相配合的第三滑块(1816),两个所述第三滑块(1816)之间的所述第三滑板(1814)底部设置有第三螺套,所述第三螺套与所述第三丝杆(1813)螺纹连接;所述第三滑板(1814)的顶部设置有第二夹持臂(182),所述第二测试体(17)设置在所述第二夹持臂(182)上;所述第三丝杆(1813)在所述轮毂(92)上正投影的延长线穿过所述轮毂(92)的中心点。

4.根据权利要求1所述的磁悬浮高速运行模拟试验装置,其特征在于:所述试验装置还包括第一位置控制装置(13)和第二位置控制装置(18);所述第一位置控制装置(13)控制所述第一测试体(16)沿所述第一测试轨道(10)的轴向方向往复运动;所述第二位置控制装置(18)控制所述第二测试体(17)沿所述第二测试轨道(8)的轴向方向往复运动。

5.根据权利要求4所述的磁悬浮高速运行模拟试验装置,其特征在于:所述第一位置控制装置(13)包括第二底板(1337)、第二滑板(1334)和第二电机(1331),所述第二底板(1337)上设置有两个互相平行的第二直线滑台(1332),两个所述第二直线滑台(1332)之间设置有第二丝杆(1333),所述第二丝杆(1333)与所述第二电机(1331)的输出端相连;两个所述第二直线滑台(1332)的顶部均设置有第二直线滑槽(1335),所述第二滑板(1334)的底部设置有与所述第二直线滑槽(1335)相配合的第二滑块(1336),两个所述第二滑块(1336)之间的所述第二滑板(1334)底部设置有第二螺套,所述第二螺套与所述第二丝杆(1333)螺纹连接;所述第二滑板(1334)的顶部设置有第一夹持臂(132),所述第一测试体(16)设置在所述第一夹持臂(132)上;所述第二丝杆(1333)与所述轮毂(92)的中轴线互相平行;

所述第二位置控制装置(18)包括第四底板(1837)、第四滑板(1834)和第四电机(1831),所述第四底板(1837)上设置有两个互相平行的第四直线滑台(1832),两个所述第四直线滑台(1832)之间设置有第四丝杆(1833),所述第四丝杆(1833)与所述第四电机(1831)的输出端相连;两个所述第四直线滑台(1832)的顶部均设置有第四直线滑槽(1835),所述第四滑板(1834)的底部设置有与所述第四直线滑槽(1835)相配合的第四滑块(1836),两个所述第四滑块(1836)之间的所述第四滑板(1834)底部设置有第四螺套,所述第四螺套与所述第四丝杆(1833)螺纹连接;所述第四滑板(1834)的顶部设置有第二夹持臂(182),所述第二测试体(17)设置在所述第二夹持臂(182)上;所述第四丝杆(1833)与所述轮毂(92)的中轴线互相平行。

6.根据权利要求1所述的磁悬浮高速运行模拟试验装置,其特征在于:所述试验装置还包括涡流制动装置(12),所述涡流制动装置(12)包括涡流制动滑台(122),所述涡流制动滑台(122)的端部设置有涡流制动磁体(121),所述涡流制动装置(12)还包括驱动所述涡流制动滑台(122)做往复运动的涡流制动位移控制机构(123),所述轮毂(92)设置在所述涡流制动滑台(122)的运动路径上。

7.根据权利要求1所述的磁悬浮高速运行模拟试验装置,其特征在于:所述驱动机构包括变频交流电机(1),所述变频交流电机(1)与所述转轮(9)之间设置有紧急制动器(4),所述紧急制动器(4)包括制动盘(41),所述变频交流电机(1)的输出轴通过第一联轴器(2)与所述制动盘(41)的转轴输入端相连;所述制动盘(41)的转轴输出端通过第二联轴器(5)与所述转轮(9)的主轴(7)相连,所述主轴(7)通过第二轴承座(6)可转动的设置在机架(19)上,所述制动盘(41)的转轴输入端通过第一轴承座(3)可转动的设置在底座(20)上。

8.根据权利要求1所述的磁悬浮高速运行模拟试验装置,其特征在于:所述转轮(9)的上方设置有防护罩(11),所述防护罩(11)的底部固定设置在机架(19)上。

9.根据权利要求1所述的磁悬浮高速运行模拟试验装置,其特征在于:所述第一测试体(16)的上方设置有激振器(15),所述激振器(15)与所述第一测试体(16)之间设置有第一六轴力传感器(21);所述第二测试体(17)固定设置在第二夹持臂(182)上,所述第二测试体(17)与所述第二夹持臂(182)之间设置有第二六轴力传感器(22)。

10.根据权利要求1所述的磁悬浮高速运行模拟试验装置,其特征在于:所述第一测试轨道(10)为环形Halbach永磁轨道,所述第二测试轨道(8)为环形金属轨道;所述第一测试体(16)为高温超导磁悬浮测试体,所述第二测试体(17)为永磁电动悬浮永磁测试体。
