1.电泳沉积制备高附着力纳米铝热剂涂层的方法，其特征在于，采用油相合成法制备金属氧化MOx纳米粒子，MOx纳米粒子再与纳米铝粉混合，分散于有机溶液中，加入分散剂形成悬浮液，利用电泳沉积法获得纳米铝热剂涂层。

2.根据权利要求1所述的电泳沉积制备高附着力纳米铝热剂涂层的方法，其特征在于，具体包括以下步骤：(1)加热十八胺至融化并升温至120～250摄氏度，加入MOx纳米粒子对应的硝酸盐，高温搅拌制备出MOx纳米粒子，离心收集备用；

(2)将阴、阳电极板经过打磨、洗涤前处理后置于真空干燥箱烘干待用；

(3)将纳米铝粉和步骤(1)获得的MOx纳米粒子按重量比10:1～1:10的配比依次加入到分散液中，固体粉体的总浓度范围为1.0g/L～20.0g/L，加入适量分散剂，超声分散后形成稳定的悬浮液；

(4)固定阴、阳电极板，垂直插入分散均匀的悬浮液中，进行电泳沉积，外加电场为50-

200Vcm-1，5～30分钟后，在阴极板上得到沉积膜；

(5)将电泳沉积得到的沉积膜干燥即可。

3.根据权利要求1所述的电泳沉积制备高附着力纳米铝热剂涂层的方法，其特征在于，所述的MOx，M为Fe、Co、Ni、Cu、Zn中的一种。

4.根据权利要求1所述的电泳沉积制备高附着力纳米铝热剂涂层的方法，其特征在于，步骤(1)中十八胺和硝酸盐的质量比为40:1～10:1，合成反应温度120～250摄氏度，合成反应时间10～180分钟。

5.根据权利要求1所述的电泳沉积制备高附着力纳米铝热剂涂层的方法，其特征在于，步骤(3)中所述分散液选自异丙醇、乙醇，或者乙醇与乙酰丙酮按照体积比1:1混合物；所述的分散剂为聚乙烯亚胺、硝酸或盐酸。

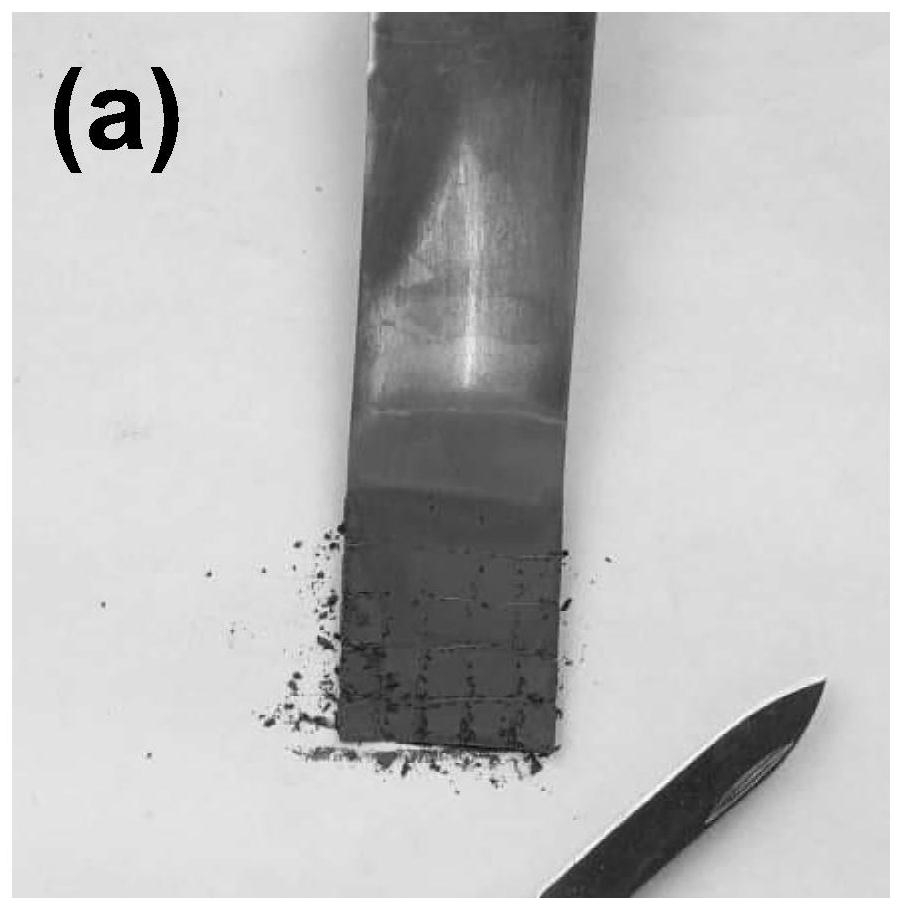

6.纳米铝热剂涂层，根据权利要求1到5任一项所述的制备方法所得。
