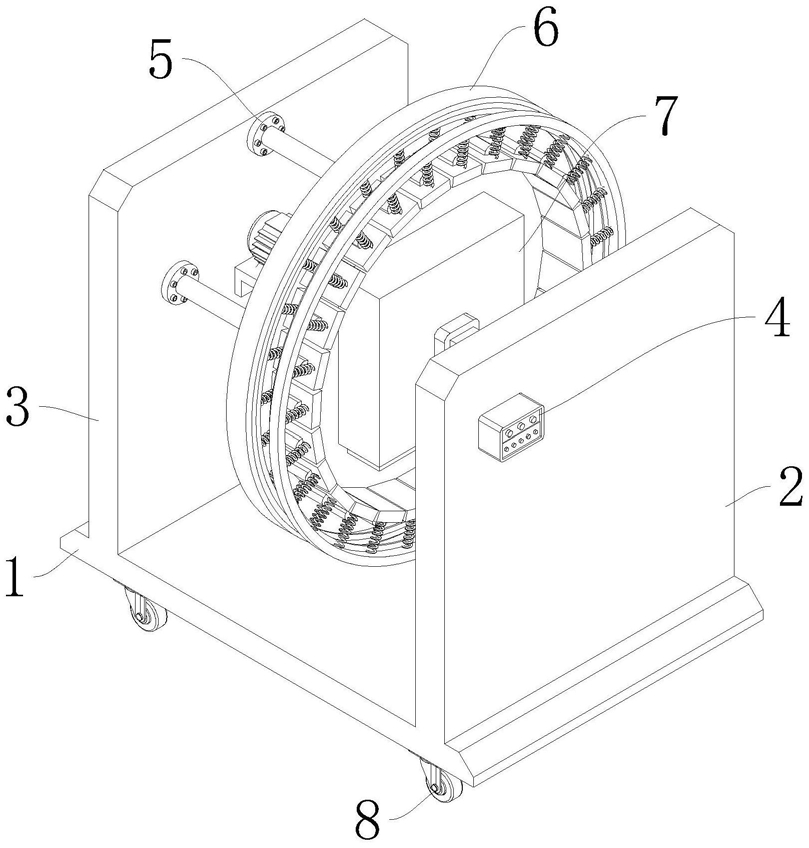

1.一种通信电缆铺设用的连续供给设备，其特征在于，包括移动座(1)、第一支撑板(2)、第二支撑板(3)、控制器(4)、滑移固定机构(5)、旋转输送机构(6)和夹持限位机构(7)；

所述第一支撑板(2)和第二支撑板(3)对称设置于移动座(1)的顶部两侧，第一支撑板(2)和第二支撑板(3)与移动座(1)均固定连接；

所述控制器(4)固定设置于远离第二支撑板(3)的第一支撑板(2)一侧；

所述滑移固定机构(5)设置于第二支撑板(3)的内侧，滑移固定机构(5)是由四组滑移组件(50)组成；

所述旋转输送机构(6)设置于第一支撑板(2)和滑移固定机构(5)之间，所述旋转输送机构(6)包括旋转装置(60)和弹性装置(61)；

所述夹持限位机构(7)包括中载板(70)、支撑横杆(71)和限位组件(72)，所述限位组件(72)位于中载板(70)的底部；

四组结构大小相同的滑移组件(50)两两对称设置于第二支撑板(3)的内侧，每组滑移组件(50)包括搭载杆(500)和限位盘(501)，所述搭载杆(500)的一端通过螺栓固定设置于第二支撑杆上，所述限位盘(501)固定设置于搭载杆(500)的另一端；

所述旋转装置(60)包括延伸板(600)、电机(601)、转轴(602)、转盘(603)、压架(604)、旋转外环(605)和一对输送环套(606)，所述延伸板(600)通过螺栓固定设置于第二支撑架上，所述电机(601)固定设置于延伸板(600)上，所述转轴(602)的一端通过联轴器与电机(601)的输出轴固定连接，所述转盘(603)设置于转轴(602)的另一端，且转盘(603)中部设有转孔(607)，所述转轴(602)的另一端插设于转孔(607)内与转盘(603)固定连接。

2.根据权利要求1所述的通信电缆铺设用的连续供给设备，其特征在于，所述转盘(603)的两侧分别设有圆槽(6030)和凸形环槽(6031)，所述限位盘(501)通过凸形环槽(6031)与转盘(603)滑动连接，所述转盘(603)和旋转外环(605)之间设有进线环道(608)，所述一对输送环套(606)分别固定设置于转盘(603)和旋转外环(605)的内壁上。

3.根据权利要求2所述的通信电缆铺设用的连续供给设备，其特征在于，所述压架(604)通过螺栓固定设置于限位杆(722)的底部的移动座(1)的一侧，所述压架(604)顶部延伸至进线环道(608)内，且压架(604)顶部两端分别与转盘(603)和旋转外环(605)滑动连接。

4.根据权利要求3所述的通信电缆铺设用的连续供给设备，其特征在于，所述弹性装置(61)是由若干组结构大小相同的弹性组件(610)构成，所述若干组弹性组件(610)呈环状设置于转盘(603)和旋转环道的内壁上。

5.根据权利要求4所述的通信电缆铺设用的连续供给设备，其特征在于，所述弹性组件(610)包括下压块(6100)、抵紧柱(6101)和一对复位弹簧(6102)，；所述一对复位弹簧(6102)对称设置于输送环套(606)两侧，且一对复位弹簧(6102)同侧一端与转盘(603)和旋转外环(605)均为焊接，所述下压块(6100)的一侧焊接于一对复位弹簧(6102)的同侧另一端，所述抵紧柱(6101)位于一对复位弹簧(6102)之间，且抵紧柱(6101)与下压块(6100)固定连接。

6.根据权利要求5所述的通信电缆铺设用的连续供给设备，其特征在于，所述中载板(70)位于圆槽(6030)中部，所述支撑横杆(71)的一端通过螺栓与第一支撑杆固定连接，且支撑横杆(71)的另一端与中载板(70)一侧中部固定连接。

7.根据权利要求6所述的通信电缆铺设用的连续供给设备，其特征在于，所述限位组件(72)搭载座(720)、气缸(721)、限位杆(722)、滑块(723)和一对铰接座(724)，所述呈L形的搭载座(720)通过螺栓固定设置于中载板(70)底部一侧，所述气缸(721)固定设置于搭载座(720)上，所述一对铰接座(724)固定设置于中载板(70)底部另一侧，所述限位杆(722)一端铰接于一对铰接座(724)上，所述限位杆(722)一侧设有滑槽(7220)，所述滑块(723)固定设置于气缸(721)的输出轴上，且滑块(723)通过滑槽(7220)与限位杆(722)滑动连接；所述控制器(4)与电机(601)和气缸(721)均为电性连接。

8.根据权利要求1所述的通信电缆铺设用的连续供给设备，其特征在于，所述移动座(1)底部对称固定设有四个万向轮(8)，所述控制器(4)与电机(601)和气缸(721)均为电性连接。

9.一种通信电缆铺设用的连续供给设备的连续供给方法，其特征在于，包括以下步骤：

步骤一：首先通过万向轮(8)将设备移至工作地点，将待供给的通信线缆一端由进线环道(608)顶部进入并牵引至半圆长从限位杆(722)一端引出；

步骤二：通过操纵控制器(4)启动气缸(721)，气缸(721)的输出轴带动滑块(723)延伸，滑块(723)在滑槽(7220)内滑动并带动限位杆(722)转动延伸，直至限位杆(722)抵住两组弹性组件(610)上的下压块(6100)，下压块(6100)压缩复位弹簧(6102)并带动抵紧柱(6101)向下移动，从而抵紧柱(6101)配合压架(604)将通信线缆压紧；

步骤三：通过操纵控制器(4)启动电机(601)，电机(601)的输出轴带动转轴(602)转动，转轴(602)带动转盘(603)转动，转盘(603)带动弹性装置(61)同步转动，弹性装置(61)上抵紧柱(6101)配合压架(604)夹紧通信线缆并带动通信线缆一端转动，从而使得通信线缆持续给进，进而实现自动夹持并连续供给。
