专利号: 2020107355927
申请人: 林添顺
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

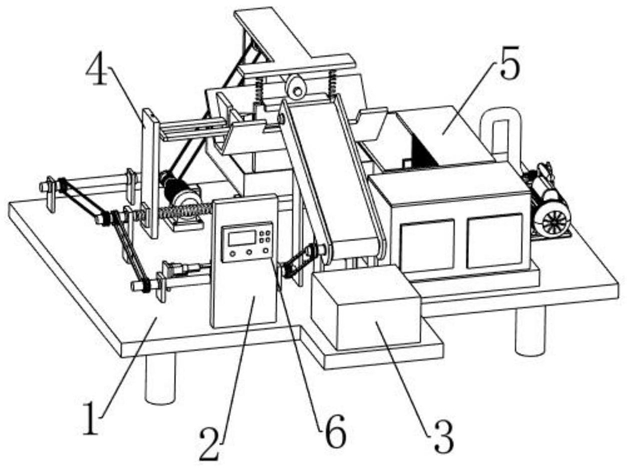

1.一种医疗用竹叶加工装置,包括支撑底座,支撑板和临时放置台,其特征在于,还包括去绒毛机构,分离机构和控制显示屏;支撑底座上方一侧与支撑板和临时放置台进行焊接;支撑底座上方另一侧设置有去绒毛机构和分离机构;支撑板设置有控制显示屏。

2.根据权利要求1所述的一种医疗用竹叶加工装置,其特征在于,去绒毛机构包括伺服电机,第一传动轮,第一锥齿轮,第二锥齿轮,第二传动轮,第三传动轮,第四传动轮,第五传动轮,第一齿轮,内齿轮,第一连接板,第二齿轮,第一电动推杆,第二电动推杆,第六传动轮,第七传动轮,传送带,第八传动轮,支撑架,凸轮,第一弹簧,第二弹簧,矩形切刀,蜗杆,传动套,传动板,U型板,第一推板,第二推板,V型工作槽,收集筐,T型支撑座,滑块,切割用底板,限位块,第二连接板和滑槽;伺服电机输出轴与第一传动轮进行转动连接;第一传动轮轴心与第一锥齿轮进行转动连接;第一传动轮外环通过皮带与第八传动轮进行传动连接;第一锥齿轮与第二锥齿轮相互啮合;第二锥齿轮通过转轴与第二传动轮进行转动连接;

第二传动轮外环通过皮带与第三传动轮进行传动连接;第三传动轮轴心与第四传动轮进行转动连接;第四传动轮外环通过皮带与第五传动轮进行传动连接;第四传动轮轴心与蜗杆进行转动连接;第五传动轮通过转轴与第一齿轮进行转动连接;第一齿轮外表面与内齿轮相互啮合;内齿轮外表面中部设置有第一连接板;内齿轮轴心靠近第六传动轮的一侧设置有第二齿轮;第一连接板与第一电动推杆进行焊接;第二齿轮通过转轴与第六传动轮进行转动连接;第六传动轮外环通过皮带与第七传动轮进行传动连接;第七传动轮轴心与传送带进行传动连接;第八传动轮通过转轴一侧与支撑架进行转动连接;第八传动轮通过转轴另一侧与凸轮进行转动连接;支撑架靠近凸轮的一端与第一弹簧和第二弹簧进行焊接;第一弹簧和第二弹簧下方均与矩形切刀进行焊接;蜗杆外表面靠近第四传动轮的一侧与传动套进行传动连接;传动套外表面中部与传动板进行焊接;传动板设置有滑槽;滑槽内表面与滑块进行滑动连接;滑块与U型板进行焊接;U型板一侧与第一推板进行焊接;U型板另一侧与第二推板进行焊接;第一推板和第二推板下方均与V型工作槽进行焊接;V型工作槽下方设置有收集筐;收集筐中部与切割用底板进行焊接,并且切割用底板上方与V型工作槽进行滑动连接;收集筐下方与T型支撑座进行焊接;V型工作槽靠近第八传动轮的一端与第二连接板进行焊接;第二连接板与第二电动推杆进行焊接,并且第二电动推杆下方与T型支撑座进行焊接;伺服电机下方与支撑底座相连接;第二锥齿轮通过转轴与支撑底座相连接;第二传动轮通过转轴与支撑底座相连接;第四传动轮通过转轴与支撑底座相连接;第五传动轮通过转轴与支撑底座相连接;第一齿轮通过转轴与支撑底座相连接;第二齿轮通过转轴与支撑底座相连接;第一电动推杆靠近第五传动轮的一端与支撑底座相连接;第六传动轮通过转轴与支撑底座相连接;传送带下方与支撑底座相连接;支撑架下方与支撑底座相连接;

蜗杆通过转轴与支撑底座相连接;T型支撑座下方与支撑底座相连接。

3.根据权利要求2所述的一种医疗用竹叶加工装置,其特征在于,分离机构包括气泵,通风管,连接器,进风口,分离舱,斜块,滤网,出料口,收集舱和隔板;气泵与通风管相连接;

通风管与连接器相连接;连接器通过螺母与进风口进行螺栓连接;进风口外表面与分离舱进行焊接;分离舱内下方与斜块进行焊接;分离舱设置有出料口;斜块上方设置有滤网,并且滤网靠近出料口的一端与分离舱相连接;出料口与收集舱进行焊接;出料口内中部与隔板进行焊接,并且隔板与收集舱进行焊接;气泵下方与支撑底座相连接;分离舱下方与支撑底座相连接;收集舱下方与支撑底座相连接。

4.根据权利要求3所述的一种医疗用竹叶加工装置,其特征在于,传送带外表面安装的同步带表面粗糙。

5.根据权利要求4所述的一种医疗用竹叶加工装置,其特征在于,矩形切刀上方设置有缓冲板。

6.根据权利要求5所述的一种医疗用竹叶加工装置,其特征在于,切割用底板上方光滑,呈弧形且向上突起。

7.根据权利要求6所述的一种医疗用竹叶加工装置,其特征在于,限位块靠近切割用底板的一侧的形状为三角形。

8.根据权利要求7所述的一种医疗用竹叶加工装置,其特征在于,通风管中部高于两端。

9.根据权利要求8所述的一种医疗用竹叶加工装置,其特征在于,斜块上方表面自出料口向进风口倾斜。

10.根据权利要求9所述的一种医疗用竹叶加工装置,其特征在于,隔板上方表面自上方朝出料口倾斜。
