专利号: 2020107384629
申请人: 合肥蓝川生态科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

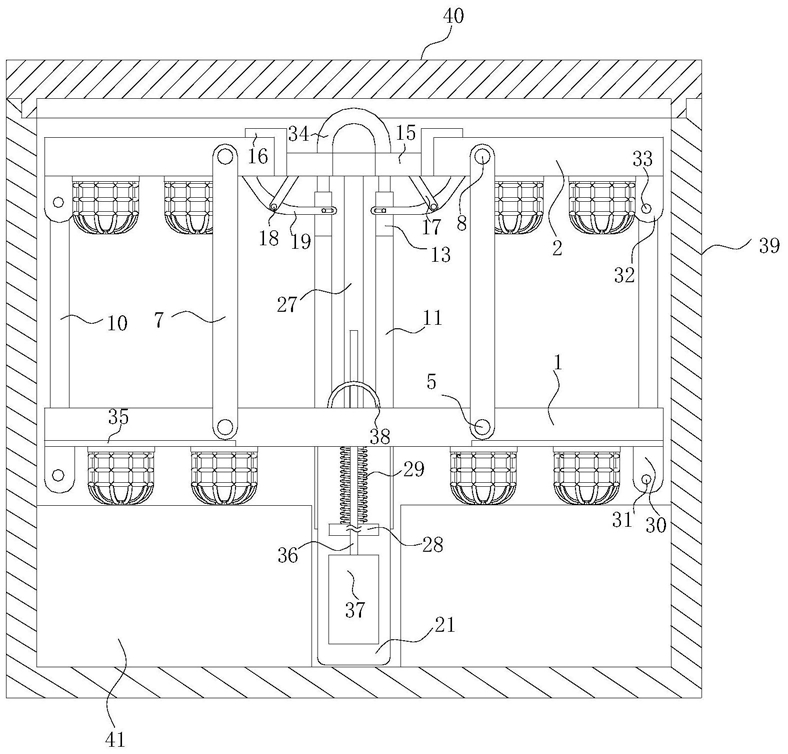

1.一种净化污染水体的生态环保浮岛装置,包括主浮岛(1)和两个翻转浮岛(2)和浮岛定位机构,所述浮岛定位机构连接在主浮岛(1)的表面上,其特征在于:所述主浮岛(1)和两个翻转浮岛(2)共同连接有卡接机构,所述主浮岛(1)底部连接有驱动所述卡接机构脱离卡接的触发机构,所述主浮岛(1)和两个翻转浮岛(2)均放置于搁置单元中,所述主浮岛(1)中间部位开设有两个触发孔(3),所述主浮岛(1)中间部位开设有两个浮筒孔(4),所述主浮岛(1)侧面固定连接有四个第一转轴(5),所述第一转轴(5)表面套接有扭簧(6),所述扭簧(6)一端固定连接在主浮岛(1)上,所述扭簧(6)另一端固定连接有连杆(7),所述连杆(7)转动连接在第一转轴(5)的表面上,两个所述翻转浮岛(2)侧面均固定连接有两个第二转轴(8),所述连杆(7)另一端转动连接在第二转轴(8)的表面上,所述翻转浮岛(2)底部开设有限位槽(9),所述主浮岛(1)和两个翻转浮岛(2)侧面分别共同铰接有两个翻转支撑杆(10);

所述卡接机构包括两个触发杆(11),所述触发杆(11)滑动连接在触发孔(3)的内壁上,两个所述触发杆(11)端部共同固定连接有触发块(12),所述触发块(12)的中间部位开设有触发槽,所述触发杆(11)另一端固定连接有气弹簧(13),所述气弹簧(13)的侧面固定连接有两个限位轴(14),所述气弹簧(13)的另一端固定连接有支撑板(15),所述支撑板(15)两侧固定连接有L型板(16),所述L型板(16)滑动连接在翻转浮岛(2)的顶部,所述支撑板(15)底部固定连接有两个支撑架(17),两个所述支撑架(17)共同固定连接有支撑轴(18),所述支撑轴(18)的表面上转动连接有限位块(19),所述限位块(19)另一端侧面开设有两个矩形槽(20),所述限位轴(14)滑动连接在矩形槽(20)的内壁上;

所述触发机构包括两个浮筒(21),所述浮筒(21)固定连接在主浮岛(1)底部,所述浮筒(21)内部开设有柱形槽(22)且与浮筒孔(4)相对应,所述柱形槽(22)底部开设有圆形通孔(23),所述浮筒(21)侧面开设有滑槽(24),所述柱形槽(22)内壁滑动连接有漂浮块(25),两个所述漂浮块(25)侧面共同固定连接有用于触动触发块(12)的连接杆(26),所述连接杆(26)滑动连接在滑槽(24)内壁上。

2.根据权利要求1所述的一种净化污染水体的生态环保浮岛装置,其特征在于:所述支撑板(15)两侧固定连接两个拉伸杆(27),所述主浮岛(1)中间部位开设有两个拉伸孔,所述拉伸杆(27)贯穿主浮岛(1)并滑动连接在拉伸孔的内壁上,所述拉伸杆(27)的另一端固定连接圆形凸台(28),所述拉伸杆(27)表面套接有压缩弹簧(29),所述压缩弹簧(29)一端固定连接在主浮岛(1)的底部,所述压缩弹簧(29)的另一端固定连接在圆形凸台(28)上。

3.根据权利要求1所述的一种净化污染水体的生态环保浮岛装置,其特征在于:所述主浮岛(1)两侧开设有通槽,所述通槽的内壁上固定连接有两个第一固定台(30),两个所述第一固定台(30)共同固定连接有第一固定轴(31),所述翻转浮岛(2)底部固定连接有两个第二固定台(32),两个所述第二固定台(32)共同固定连接有第二固定轴(33),所述翻转支撑杆(10)一端转动连接在第一固定轴(31)上,所述翻转支撑杆(10)另一端固定连接在第二固定轴(33)上。

4.根据权利要求1所述的一种净化污染水体的生态环保浮岛装置,其特征在于:所述支撑板(15)的顶部固定连接有半圆吊环(34)。

5.根据权利要求1所述的一种净化污染水体的生态环保浮岛装置,其特征在于:所述主浮岛(1)侧面固定连接有四个支撑台(35)。

6.根据权利要求1所述的一种净化污染水体的生态环保浮岛装置,其特征在于:所述浮岛定位机构包括两个绳索固定环(38),两个所述绳索固定环(38)分别固定连接在所述主浮岛(1)顶部的前后两侧,所述绳索固定环(38)的表面上固定连接有绳索(36),所述主浮岛(1)两侧对应绳索固定环(38)的位置均开设有绳索孔,所述绳索(36)穿过绳索孔后并固定连接有重物块(37)。

7.根据权利要求1所述的一种净化污染水体的生态环保浮岛装置,其特征在于:所述搁置单元包括搁置箱(39),所述搁置箱(39)容纳了主浮岛(1)和两个翻转浮岛(2)的连接体,所述搁置箱(39)顶部设置有搁置盖(40),所述搁置箱(39)内壁的底部设置有泡沫垫(41)。
