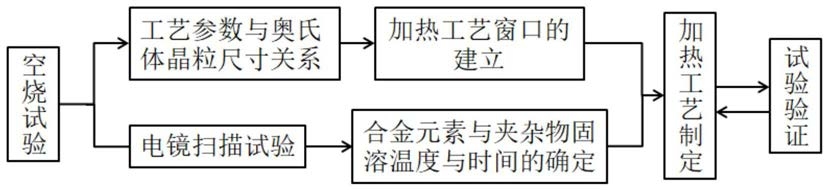

1.一种明确考量组织目标要求的加热参数制定方法，其特征在于，包括以下步骤：步骤1，从目标钢种的铸坯上获取并加热试样，以加热时间和加热温度为变量加热试样，加热后的试样水冷，制得空烧试样；

步骤2，获取空烧试样的奥氏体组织晶粒的照片，基于加热时间、加热温度和晶粒尺寸建立加热工艺窗口；

步骤3，获取空烧试样的电镜扫描图，获取夹杂物尺寸小于10μm的空烧试样的最短加热时间和最低加热温度，所述最短加热时间为固溶时间，最低加热温度为固溶温度；

步骤4，选择步骤2中晶粒均匀且尺寸符合规范的空烧试样对应的最短加热时间和最低加热温度作为目标加热温度和目标加热时间，所述目标加热温度大于固溶温度，目标加热时间大于固溶时间，获得的目标加热温度和目标加热时间为加热参数。

2.根据权利要求1所述的一种明确考量组织目标要求的加热参数制定方法，其特征在于，步骤1中，试验加热时间范围为30min～120min，试验加热温度范围为900℃～1200℃。

3.根据权利要求2所述的一种明确考量组织目标要求的加热参数制定方法，其特征在于，试验过程中，加热温度以50℃为阶段作为温度变量，加热时间为30min为阶段作为时间变量。

4.根据权利要求1所述的一种明确考量组织目标要求的加热参数制定方法，其特征在于，步骤2中，通过显微镜拍摄空烧试样组织晶粒的照片。

5.根据权利要求1所述的一种明确考量组织目标要求的加热参数制定方法，其特征在于，步骤2中，所述加热工艺窗口中，加热温度和加热时间为自变量，晶粒尺寸为应变量。

6.根据权利要求1所述的一种明确考量组织目标要求的加热参数制定方法，其特征在于，步骤2中，每个空烧试样拍摄的照片数量大于等于9张。

7.根据权利要求1所述的一种明确考量组织目标要求的加热参数制定方法，其特征在于，步骤4中，每一类钢种对应有各自的晶粒尺寸要求规范。

8.根据权利要求1-7任意一项所述的明确考量组织目标要求的加热参数制定方法，其特征在于，所述制定方法还包括验证步骤。

9.根据权利要求8所述的一种明确考量组织目标要求的加热参数制定方法，其特征在于，所述验证步骤为，以目标加热时间和目标加热温度为加热参数对大尺寸试样进行加热，加热后水冷，水冷至室温后取心部试样，通过显微镜观察晶粒尺寸是否复合要求，通过电镜扫描，观察夹杂物尺寸是否小于10μm；所述大尺寸试样的试样宽度和铸坯厚度的比值≥

60％，大尺寸试样的试样厚度和铸坯厚度之比≥60％。
